Как сделать железный котел в баню. Котел для бани своими руками из трубы – по крайней мере, значительно дешевле. Буржуйка с выносной топкой

Один из наиболее важных этапов обустройства бани - монтаж котла. Этот процесс считается довольно сложным, а его выполнение требует определённых знаний и умений. Такой отопительный прибор можно купить в любой специализированном магазине. Однако он стоит немалых денег, поэтому многие предпочитают деталь котёл для бани своими руками. Это не только позволит сэкономить денежные средства, но и поспособствует получению бесценного опыта.

Подобный котёл можно сделать собственными руками

Общие сведения

Перед тем как сделать котёл в баню своими руками, необходимо подробно изучить его устройство и принцип работы. Кроме полученных знаний, нужно будет брать во внимание все достоинства и недостатки оборудования. Все эти факторы помогут выполнить работу максимально быстро и качественно.

Для начало нужно изучить котёл, как он работает

Виды котлов

Первым делом следует выбрать наиболее подходящий для конкретного строительства вид самодельного котла в баню. Их существует несколько основных, и разделяются они по типу применяемого топлива. Самыми популярными считаются следующие виды:

Твердосплавные. В этих приборах применяется устройство, работающее на дровах, торфе, угле и прочих доступных материалах. Это самый дешёвый вид оборудования, и смастерить его своими руками можно в кратчайшие сроки.
Электрические котлы . Отличаются относительной компактностью, что позволяет применять их даже в самых маленьких помещениях. Главное преимущество - экологичность и отсутствие выделения вредных продуктов сгорания топлива.
Газовые котлы . Эти устройства широко применяются по всему миру, так как для работы используют минимальное количество топлива. Для каждой конкретной бани можно купить или изготовить котёл требуемой мощности. Такой вид считается одним из наиболее выгодных с экономической точки зрения.
Котлы работающие на жидком топливе . В качестве основного материала для таких котлов используется дешёвая солярка, керосин или отработанное масло. Такой отопительное оборудование применяется только в тех случаях, когда нет возможности использовать более качественные и дорогостоящие варианты.

В этом видео вы узнаете, как сделать печь для бани:

Помимо применяемого топлива, самодельные котлы разделяются по материалу, из которого они изготовлены. Среди них стоит выделить следующие:

железные;
кирпичные;
смешанные (выполненные из железа, но обложенные кирпичом);
чугунные.

Последний вариант используется очень редко, так как котлы из чугуна запрещается ставить в парилке. Для них нужно отдельное помещение, которые найдётся далеко не у каждого.

Преимущества и недостатки

Котёл для бани своими руками из трубы или любого другого исходного материала имеет несколько положительных и отрицательных сторон. Их проявление в той или иной степени зависит от вида выбранного прибора. При самостоятельном изготовлении котла важно учитывать все достоинства и стараться максимально снижать проявления недостатков.

У данных котлов есть плюсы и минусы

Среди преимуществ можно выделить такие:

Низкая цена. Любой самодельное оборудование будет гораздо дешевле заводского. Это обусловлено использованием недорогих материалов, которые можно найти в магазинах города или любого другого населённого пункта. Кроме этого, на цену влияет отсутствие затрат на проведение работы.
Возможность подобрать размеры и форму оборудования. Эта особенность поможет идеально вписать изготовленное оборудования в имеющееся помещение. Варьируя различные параметры, можно смастерить такой котёл, который займёт минимум места и оставит много свободного пространства в парилке.
Эксплуатационная простота оборудования. Любые самодельные котлы для бани очень просты в использовании. Для них не нужно долго подбирать те или иные параметры, а достаточно элементарных навыков, которые появляются сразу же после первого запуска.
Лёгкость монтажа. Котёл для бани довольно просто устанавливать в парилке. Для этого понадобится минимум усилий и времени.
Долговечность. Правильно сделанное отопительное устройство не требует особого ухода и может прослужить довольно длительный период.

Кроме большого количества преимуществ, имеются и несколько недостатков. Их обязательно нужно учитывать перед началом создания самодельного котла. Все отрицательные стороны характерны только для одного из видов, но не присущи остальным. К ним относятся следующие:

Быстрое охлаждение. Самодельное оборудование плохо держит тепло и неравномерно распределяет его по всей парилке. Такая негативная особенность касается только помещений с большой площадью.
Все виды котлов, кроме электрических, выделяют вредные вещества в атмосферу. Это негативно сказывается на окружающей среде и чистоте воздуха.
Устройствам, работающих на твёрдом топливе, требуется постоянная очистка от золы.
Электрические отопительные приборы способствуют увеличению затрат на электроэнергию.
Газовые котлы требуют соблюдения повышенных мер безопасности. В противном случае может произойти взрыв с вытекающими негативными последствиями для постройки и здоровья людей.

Данный котёл может выделять вредные вещества

Составные части

На этапе проектировки оборудования делаются чертежи котла для бани. В них должны присутствовать все составляющие части котла. Их стандартный набор характерен для устройств любого типа и включает в себя следующее:

Топка. В ней сгорает выбранный вид топлива. Делается она из толстого и прочного металла, так как он может выдержать большую тепловую нагрузку. Тонкий материал быстро прогорит и выведет из строя самодельное устройство. Для разного топлива она оснащается дополнительными элементами, которые делают работу более эффективной.
Дымоход. Это деталь устанавливается в устройство и производит отвод дыма или отработанного газа. При этом важно точно рассчитать размеры дымохода и определить его оптимальную форму. В противном случае можно столкнуться с проблемой скапливания дыма в помещении и плохим его отведением. В дымоходе должна быть предусмотрена задвижка, с помощью которой будет поддерживаться необходимый уровень тяги.
Зольник. Эта часть конструкции предусмотрена для скапливания отходов. В зависимости от используемого вида топлива она может иметь определённую форму и размеры. Эта деталь располагается под топкой, что позволяет ей также выполнять функцию подвода воздуха. При самостоятельном изготовлении котла важно точно рассчитать размеры зольника, чтобы избежать частой его очистки.
Каменка. Этот элемент конструкции перераспределяет и отводит тепловую энергию. Изготавливается он в виде навесной или встроенной ёмкости, заполненной плотно уложенными камнями. Размеры и объём зависят от габаритов котла и помещения. Во время проектирования важно правильно выбрать размеры каменки. Если она будет маленькой, то не сможет полностью прогреть парилку, а если большая - будет очень долго накаляться до нужной температуры. При ошибке в расчётах парилка быстро заполнится водяным паром и станет некомфортной.
Бак для воды. Эта деталь теплообменной системы предназначена для хранения жидкости и доведения её до нужной температуры. Делается он из любых материалов, которые хорошо держат тепло и быстро прогреваются.

Варианты изготовления

Существует несколько основных вариантов, как смастерить котлы для бани своими руками. Чертежи устройства нужно делаться максимально точными, чтобы избежать различных ошибок при сборке.

Из металлической трубы

Этот способ создания котла считается самым популярным и наиболее используемым. Чаще всего в качестве основного материала применяются толстостенные трубы из металла. Лучше всего использовать заготовки диаметром не менее 50 см и длиной примерно 1 м. С их помощью получится устройство, способное обогреть парную площадью 9 квадратных м.

Процесс изготовления котла прост и состоит из следующих этапов:

От арматуры отрезаются три одинаковых куска диаметром 1,4 см и длиной 30 мм. Эти детали будут использоваться в качестве опор для корпуса изделия.
Из листа стали вырезается круг (дно будущего устройства) такого же диаметра, как и труба.
Из кустка материала вырезается металлическая крышка для печки.
В середине проделывается отверстие. Его размер должен точно соответствовать диаметру дымохода.
В нижней части трубы формируется отверстие.
Затем изготавливается короб. Внутри него должна быть предусмотрена разделительная деталь, которая сформирует две камеры: для топки и золы.
На следующем этапе работы начинается сборка конструкции. Первым делом приваривается изготовленный короб, который должен выходить на улицу или в топочное отделение.
В предварительно проделанное отверстие вставляется труба дымохода.
Затем оборудуется фундамент под печь. В его качестве может быть бетонная стяжка либо железобетонная плита.
На него устанавливается устройство, а поверх крышки укладываются тяжёлые камни.
В самом конце строится тепловой экран из кирпича. Сделать его можно в виде небольшой стены либо обложить котёл целиком.

Из листов металла

Этот вариант изготовления отличается своей простотой и доступностью. В работе используется недорогая листовая сталь диаметром 5 и 10 мм, а также некоторые материалы, которые можно купить в любом строительном магазине города.

Чтобы самостоятельно сварить котёл для бани из листов металла, необходимо выполнить несколько простых операций.

Порядок действий:

Рисуется чертёж будущего изделия с подробным представлением наиболее важных узлов.
Из купленных листов металла вырезаются отдельные заготовки нужного размера. При этом они должны точно соответствовать изготовленной схеме банного котла.
Кусок толстостенного материала загибается и формирует корпус устройства.
Затем края привариваются друг к другу. При этом важно сделать шов как можно более ровным и качественным. Если нет возможностей или навыков проведения подобной работы, то лучше всего нанять квалифицированного специалиста.
Во внутреннюю часть изготовленного корпуса вваривается отрезок трубы.
Затем формируется бак для воды.
В топочной камере делается широкое отверстие, в него устанавливается труба дымохода.
К ней прикрепляется специальная задвижка, которая будет контролировать силу тяги.
К конструкции приделывается топочная дверца.
С обратной стороны котла крепится небольшая трубка для подсоединения крана.
Вокруг устройства строится защитный экран из кирпича. Благодаря ему будет уменьшаться негативное воздействие высоких температур на людей. Кроме этого, он защитит от случайного прикосновения и сильного ожога.

Изготовление котла для бани своими руками - это довольно трудное мероприятие, которое требует значительных затрат времени и денежных средств. При правильном подходе к делу и соблюдении всех рекомендаций можно смастерить качественное оборудование, которое долгие годы будет правильно работать и доставлять удовольствие людям.

Одним из важных атрибутов бани является котел. Современные котлы работают на разных источниках топлива, что определяет не только качество работы, но и стоимость, как самого аппарата, так и его обслуживания. Изготовить такое устройство или, по крайней мере, установить его можно самостоятельно, тем самым вы значительно сэкономите. В данной статье мы поговорим о том, как это сделать из трубы (металла), рассмотрим варианты установки, а также предоставим схемы, чертежи, фото и видео инструкции.

Виды котлов

В зависимости от вида применяемого топлива все известные конструкции котлов (металлических печей) для бань подразделяются в настоящее время на следующие классы:

газовые агрегаты;
электрические;
работающие на твёрдом топливе;
пиролизные;
работающие на жидком (дизельном) топливе.

Изготовление газового котла, являющегося самым экономичным вариантом из всех перечисленных, представляется возможным лишь в том случае, когда к вам на участок уже подведён газ.

Особенностью таких аппаратов является то, что во время работы они почти совсем не выделяют запаха или гари и не требуют подготовки запасов топлива на весь год.

Бесспорным достоинством устройств электрического типа является отсутствие каких-либо вредных отходов и возможность обходиться без вентиляционных систем. Такие котлы также снимают заботу о наличии долгосрочных запасов топлива; но при таком выборе не следует забывать о постоянном росте стоимости потребляемой ими электроэнергии.

Котлы на твёрдом топливе способны долгое время поддерживать как сам процесс горения, так и требуемую температуру нагрева. Но, в отличие от своих газовых и электрических собратьев, они не могут работать непрерывно и нуждаются в регулярной загрузке новых партий топлива.

Пиролизные и жидкотопливные котлы выполняются, как правило, по сложным технологическим схемам и вряд ли могут быть реализованы в обычных бытовых условиях. Для самостоятельного изготовления подходят лишь первые три из рассмотренных нами видов отопительных конструкций. Предлагаем вашему рассмотрению наиболее распространённый сегодня вариант твёрдотопливного устройства, работающего на обычных дровах.

Конструкция

Для начала вам следует запастись всем необходимым для сборки такого котла оборудованием и инструментом. Из инструмента вам потребуется сварочный аппарат и «болгарка», а в качестве исходной заготовки вы можете использовать металлическую бочку объемом 200 литров (горизонтальное исполнение). Для обустройства котла вертикального типа вам придётся подобрать отрезок толстостенной трубы диаметром около 50 см и длиной порядка полутора метров. Изготовленный из такого материала аппарат способен обогреть помещение с площадью до 10 квадратных метров.

Рассмотрим этот вариант более подробно.

Вся труба разбивается на три части, каждая из которых представляет собой определённый функциональный узел печи, используемый по своему назначению. Самая нижняя и расположенная над ней часть пространства трубы используются под топку и камену. Они обеспечивают требуемый режим работы котла и создают условия для его нормального функционирования. В качестве нагреваемой ёмкости с водой (бака) используется та часть трубной заготовки, которая располагается в самом верху (над каменкой и истопником).

Самые нижние отделения трубы (поддувало, топка и каменка) оснащаются перегородками, на которые навешиваются специальные решётки – колосники, свободно продающиеся в специализированных магазинах печного литья. Отделение каменки заполняется небольшими камнями овальной формы, структура которых позволяет долго «держать» тепло.

В вертикальной печи отделение, служащее ёмкостью для горячей воды обустраивается непосредственно над каменкой. Для этого прямо над ней монтируется еще одна перегородка, являющаяся дном этого отделения.

В этой перегородке должно быть предусмотрено специальное отверстие под трубу дымохода, смещённое ближе к задней стенке котла. Сверху это отделение имеет перегородку с отверстием под дымоход, которая закрывает лишь часть бака. Оставшаяся незакрытой часть перегородки служит отверстием для заливки воды и снабжается специальной крышкой.

Установка

Установку котла следует начинать с подготовки фундамента; при этом мощность последнего будет зависеть о того, планируете ли вы обкладывать его кирпичом или нет. Такая обкладка потребуется вам лишь в том случае, если вы привыкли париться в несколько «заходов» и желаете, чтобы тепло держалось в парилке по возможности дольше.

Фундамент под котёл изготавливается из огнеупорного кирпича, который укладывается на заранее подготовленную площадку в два ряда и заливается затем готовой бетонной смесью. Размеры площадки под фундамент и его удаление от стен парилки также зависят от того, собираетесь ли вы делать кирпичную обкладку.

Для безопасной эксплуатации установленного в парилке металлического котла стены в районе его размещения должны закрываться слоем огнеупорного материала («Изовера», например). Места прокладки трубы дымохода через деревянные элементы конструкции бани должны быть защищены при помощи специального огнеупорного материала (асбеста).

Видео

В следующем видеоматериале вы увидите пример печи для бани с водонагревательным котлом:

Фото

Сердцем бани, главным «двигателем» парного отделения является котел – сочетание печи и резервуара для нагрева воды. Конструкция устройства проста, за исключением некоторых тонкостей сварки и монтажа. Если вы хотите сэкономить на покупке готового оборудования или проверить собственные силы, попробуйте изготовить котел для бани из трубы своими руками. Для этого потребуются минимальные строительные навыки и умение пользоваться сварочным аппаратом.

Преимущества самодельного котла

Главный плюс оборудования, собранного из подручных материалов, заключается в его себестоимости. Возможно, придется приобрести трубу для сварки основной части, крепления или готовые дверцы, но затраты на материалы все равно будут малы по сравнению с готовыми моделями.

Рассмотрим несколько примеров. Простой комбинированный одноконтурный котел Теплодар Уют-10, работающий на твердом топливе (уголь, дрова, брикеты), стоит около 15 тысяч рублей, а более комфортный и менее энергозатратный Buderus Logano S111-2 с похожими характеристиками – от 40 тысяч рублей и выше. Второй вариант защищен от перегрева, имеет топку и бак большого размера.

Перед сборкой котла для бани познакомьтесь с современными моделями готовых котлов

Следовательно, имея под рукой необходимый инструмент, большой отрезок трубы, металлические листы и строительный материал (бетон, цемент, кирпичи), оставшийся от возведения загородных построек, вы можете сэкономить от 15 до 40 тысяч рублей.

Второе преимущество самодельного устройства кроется в его индивидуальных особенностях. Зная планировку и метраж бани, вы выберете именно ту модель, которая оптимально подходит под размеры помещения. Иногда бани-пристройки имеют маленькую площадь, которой не хватает для установки готового фабричного оборудования, а самодельный котел для бани из трубы небольшого диаметра идеально впишется в интерьер и займет свою нишу.

Видео:Вариант котла из трубы

Как сделать котел из металлической трубы

Выберем вертикальный вариант – он занимает минимум места, при этом объединяет в себе печь и нагревательный резервуар для воды. После сборки самодельной конструкции необходимо соорудить дымоход и найти камни для благоустройства парной.

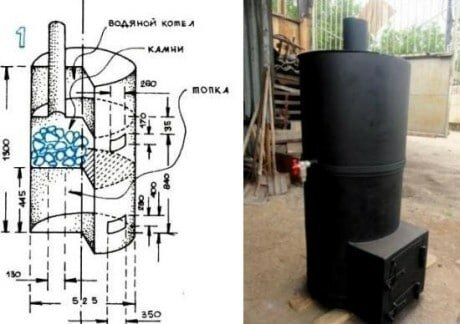

Вертикальный котел для бани из толстостенной трубы или бочки

Материалы и инструменты

Для изготовления котла потребуется небольшой комплект инструментов и оборудования:

циркулярная пила «болгарка» с набором дисков по металлу (диаметр – 180 мм);
ножницы по металлу;
сварочный аппарат бытового типа;
молоток;
напильник;
уровень.

Позаботьтесь о генераторе, так как возникнет необходимость в электрических работах.

Резать металлические листы и делать ровные, прочные швы – своего рода искусство, поэтому перед началом работ специалисты советуют «набить руку» и потренироваться на изготовлении незначительных деталей. Один из вариантов – красивая полочка из арматуры и кусочков металла, которую можно повесить в предбаннике.

Труба для котла должна обладать двумя качествами: иметь сечение не менее 50 см и толстые стенки

Емкость для раствора, мешок сухой смеси и мастерок пригодятся, чтобы сделать кирпичную кладку, выполняющую функцию теплового экрана.

Металлические трубы незаменимы и при устройстве дымохода

Материалы:

кусок толстостенной стальной трубы длиной около полутора метров (от диаметра трубы зависит величина будущего устройства);
дверцы для топки, поддувала, петли;
куски арматуры для внутренних перегородок;
кран для емкости с водой;
металлический лист для колосника (не тоньше 5 мм).

Для строительства теплового экрана потребуется огнестойкий кирпич. Экран предназначен для накопления и равномерного распределения тепла, также для защиты от случайных соприкосновений с раскаленным металлом.

Видео: Образец котла из трубы с тепловым экраном

Подготовка фундамента

Металлическая конструкция вместе с топливом и наполненным баком имеет большой вес, поэтому перед монтажом нагревательного оборудования необходимо подготовить площадку или фундамент. Специального места не потребуется, если в бане заранее оборудован прочный бетонный пол или цементная стяжка. Важно проследить, чтобы поверхность участка была идеально ровной – из-за перекосов швы регулярно нагреваемой металлической конструкции прослужат меньше, к тому же могут нарушиться ее функциональные качества.

Для устройства фундамента вырывают небольшой котлован, засыпают его щебнем, затем заливают раствором из цемента и песка. Поверхность выравнивают с помощью строительного уровня.

Сварка основной части

Стальную трубу разрезаем на 2 фрагмента разной длины – 900 мм и 600 мм. Большая часть предназначена для устройства топки, маленькая — для изготовления бака с водой. Далее берем большой отрезок трубы и работаем по следующему плану.

Делаем поддувало. В нижней части вырезаем узкое прямоугольное отверстие (70 мм х 200 мм), из металлической вырезки изготавливаем дверцу – привариваем ручку, задвижку и петли.
Из толстого куска металла вырезаем круг – дно топки. Привариваем его чуть выше нижней кромки. Из оставшегося ранта вырезаем устойчивые ножки.
Готовим колосник. Возможны 2 варианта: из толстой пластины с отверстиями или кусков арматуры, сваренных в виде решетки. Колосник необходимо приварить выше поддувала.
Над колосником организуем топку. Вырезаем отверстие для подачи топлива – окошко 250х300 мм. Делаем дверцу, как для поддувала. Топка готова.

Чугунный колосник для котла можно заменить решеткой из арматуры или отрезком металлического листа с прорезями

Вырезая дверцы и оборудуя отдельные части котла, не забываем, что топочное отверстие выводится в предбанник, а доступ к каменке и баку с водой находится внутри парильного отделения.

Оборудование каменки

Камни, насыпанные в каменку, нагреваются от огня в топке и долгое время сохраняют жар. Чтобы «поддать пару», достаточно выплеснуть на каменку половину ковша воды. Резервуар для камней оборудуем одним из следующих способов:

сооружаем над топкой мелкоячеистую решетку, напоминающую колосник;
изготавливаем стальную конструкцию в форме короба или желоба, привариваем ее над топкой.

Если каменка находится между топкой и баком, понадобится дверка. Иногда камни располагают в верхней части устройства – получается каменка открытого типа.

Дверца топки выходит в предбанник, тогда как основная часть находится в парном отделении

Изготовление бака для воды

Сейчас понадобится второй отрезок трубы длиной 600 мм. Привариваем дно толщиной не менее 80 мм, в котором не забываем проделать отверстие под трубу отвода дыма из топки. Дымоход является нагревательным элементом для воды в баке. Заключительный штрих – приваривание крана. Проверьте герметичность швов, иначе вода из бака попадет в топку.

Две готовые части необходимо сварить между собой. В результате получился котел в баню из трубы – компактный, удобный, функциональный. Осталось вывести дымоход на крышу и при желании соорудить тепловой экран – защитную стенку из кирпичной кладки.

Особенности устройства горизонтального котла

Горизонтальная конструкция более удобна для обогрева двух помещений – бани и предбанника. Ее устанавливают в стенное отверстие так, чтобы топка и поддувало выходили наружу, в предбанник. Не заходя в помещение для мытья, можно многократно подтапливать печь. Между котлом и стеной прокладывают огнеупорный изоляционный материал: суперизол, асбест или кнауф-файерборд.

Вариант горизонтальной конструкции котла из трубы

Большую часть конструкции, примерно 2/3, располагают в парилке. Резервуар для воды сваривают отдельно или покупают в готовом виде. Каменку устраивают над топкой.

Видео: Котел, собранный по данной инструкции

Как видите, соорудить котел в баню своими руками из трубы несложно, если тщательно подготовиться и изучить его конструкцию. Без бака водонагревательный котел превращается в твердотопливную печь, которая подойдет для обогрева бытовки или небольшого жилого помещения.

Доброе время суток, дорогие читатели! Современный рынок предлагает владельцам бань множество моделей отопительных приборов, но цены на них не всем по карману. Стоимость самодельного нагревателя минимальная, он более прост по конструкции и дизайну, но эти особенности не делают котел для бани своими руками менее функциональным и .

Главным преимуществом прибора, изготовленного из подручных материалов, является его низкая себестоимость. Под основную часть устройства можно приспособить вышедший из употребления газовый баллон, металлическую бочку и другие подручные материалы.

Возможно, потребуются затраты на приобретение трубы или листовой стали на сборку корпуса, крепёжные элементы или готовые дверки, но общая их стоимость всё равно меньше, чем цена заводской модели. Не рудные стройматериалы, цемент и кирпич для устройства опорной плиты или футеровки топочной камеры требуются в небольшом количестве и обычно остаются на участке после .

К плюсам самодельного устройства можно отнести и его индивидуальные габариты. Планировка и маленькая площадь бани может не позволить установить готовое фабричное оборудование, а самодельный небольшой котёл удачно впишется в любое маленькое помещение.

Минусами такого устройства являются:

Неспособность накапливать и длительно сохранять тепло. Металлический корпус быстро нагревается и отдаёт тепло, но сразу остывает, как только в нём сгорает топливо.
Необходимость установки высокой трубы для отвода дыма и обеспечения достаточного уровня тяги.
Необходимость регулярной чистки всех отделов, и особенно часто дымоотводной трубы.

Устройство котла

В конструкцию котла обязательно должны входить следующие составные части:

Топка - камера из толстостенного металла, где происходит процесс горения топлива. Дном топки является колосниковая решётка, через которую зола высыпается в поддувало.
Поддувало - пространство под топочной камерой. Используется для сбора и удобного извлечения зольных отходов, а также забора воздуха в топку, необходимого для горения топлива.
Каменка - специальная ёмкость, заполненная камнями. Осуществляет перераспределение и отвод тепла.
Бак для нагрева воды — размещается чуть выше топки.
Теплообменник - небольшая ёмкость, предназначенная для передачи энергии сгорающего топлива теплоносителю.
Дымоход - канал, необходимый для отвода дыма. Берёт начало от топочной камеры, далее проходит через бак или каменку, нагревая их и заканчивается дымовой трубой. Для регулировки тяги снабжается задвижкой или шибером.

Виды котлов для бани

В зависимости от используемого топлива котёл для бани бывает газовым, электрическим, жидкотопливным, пиролизным и твердотопливным.

Газовый

Устройство, работающее на газе, более компактно и экономично. Во время работы не выделяет гарь и неприятный запах, для него не нужно запасать топливо на весь год. Однако установка такого котла целесообразна только на участках, где есть возможность подключения к централизованным коммуникациям газоснабжения.

Электрический

Электрокотёл является наиболее экологичным прибором. Он прост в установке и эксплуатации, так как не требует обустройства дымохода и дополнительной вентиляционной системы. Но удобно пользоваться таким прибором лишь в местах, где электроснабжение осуществляется в постоянном режиме и не имеет перебоев. Да и экономичным такой тип котлов назвать сложно, поскольку стоимость электроэнергии всё время увеличивается.

Обогрев с применением жидкого топлива

Прибор, использующий для работы дизельное топливо, керосин или отработку, по простоте эксплуатации практически не отличается от газового котла. На это в немалой степени оказывает влияние тот факт, что хранить жидкое топливо можно в любой, небольшой по объёму ёмкости, например, в канистре или бочке. Устанавливать такое устройство необходимо в отдельном помещении, не используемом для принятия банных процедур, так как при горении нефтепродукты выделяют токсичные пары с очень неприятным запахом.

Пиролизный

Пиролизный котёл имеет самую высокую производительность за счёт полного сжигания топлива. Древесный газ, образующийся при сгорании в топке дров или угля, не улетучивается в атмосферу, а попадает во вторую камеру — дожига, где выгорает, выдавая дополнительную тепловую энергию. Для их изготовления используются сложные схемы и технологии, поэтому самостоятельно собрать такой прибор под силу не каждому.

Твердотопливный

Котёл, использующий для обогрева дрова, каменный уголь и другие виды твёрдого топлива, его надёжность проверена временем. Прибор отлично нагревается и длительно поддерживает оптимальный уровень температуры. К минусам такого типа печек можно отнести необходимость своевременной загрузки новой партии топлива, которое требуется запасать впрок.

Виды теплообменников для котла

Теплообменник - это устройство, выполняющее функцию нагрева воды. Чем больше его КПД, тем котёл лучше обогревает помещение. На уровень теплоотдачи теплообменника оказывает влияние материал изготовления и общая площадь данного устройства.

Самый высокий коэффициент теплоотдачи у меди, но это очень дорогой металл. Для изготовления эффективного теплообменника потребуется большое количество медного трубного проката с толстой стенкой, стоимость которого может сравняться со стоимостью заводского отопительного прибора. К тому же его сварка возможна только в среде инертных газов, организовать этот процесс в бытовых условиях нереально, а паяные соединения в условиях высоких температур имеют слишком низкие показатели прочности.

Оптимальным вариантом будет использовать для теплообменника трубы или листы углеродистой стали толщиной не менее 2,5 мм. Из листовой стали можно изготовить бачок с плоскими стенками и приварить к нему два патрубка, один снизу, а другой сверху. К ним будет подключаться трубы системы циркуляции теплоносителя.

Чтобы котёл работал на обогрев достаточно эффективно объём такой ёмкости придётся максимально увеличить, что скажется и на линейных параметрах топки. Установка отопительного прибора больших габаритов не всегда возможна в банных помещениях и слишком затратна по расходу материалов.

Добиться увеличения площади теплообменника, и соответственно скорости нагрева воды, можно, если использовать для его изготовления трубы из прочной стали или меди. Такое устройство будет компактнее по размерам, просто изготавливается, долго служит и способно работать под давлением.

Трубчатый теплообменник

Конструкция трубчатого теплообменника может иметь разную форму (змеевика, спирали, по типу труба в трубе и др.), но для изготовления своими руками лучше выбирать вариант попроще. Например, изогнуть две трубы в соответствии с внутренним диаметром топки и соединить их в единую каркасную конструкцию вертикальными элементами. С одного конца трубы заглушить, а ко второму торцу приварить штуцера для присоединения отопительной системы, один поставить внизу для входа холодной, второй сверху для выхода горячей воды.

Где устанавливать теплообменники

Существует несколько вариантов размещения теплообменника:

Внутри топки.
Около корпуса отопительного прибора.
Вокруг дымовой трубы.

Продуктивнее всего установить его по краям топочной камеры, придав ему цилиндрическую форму или буквы П, в зависимости от формы топки. Это даст возможность не только увеличить общую эффективную площадь теплообменника, но и уменьшить количество сажи, откладывающейся на его плоскостях.

Типы конструкций

Банные котлы обычно имеют вид металлического цилиндра или прямоугольника. Спереди у них находятся топочная и поддувальная дверца, сзади выводы контура отопления, сбоку - дверцу каменки, расположенной на выступающей горловине.

Цилиндрической формы

Для изготовления котла цилиндрической формы можно использовать металлические трубы диаметром не менее 50 см, бочки объёмом до 200 л, вырабатывавшие свой ресурс 50 — литровые баллоны для транспортировки пропана. Эти изделия бесшовные, уже имеют цилиндрическую форму, которая более предпочтительная, чем прямоугольная с точки зрения аэродинамики (обтекания воздухом) и теплоотдачи. Ориентация цилиндрических котлов может быть как вертикальной, так и горизонтальной.

Прямоугольные

Приборы такой формы имеют большое количество швов, да и раскрой их деталей должен выполняться с особой точностью. Для человека без навыков сварочных работ собрать такую конструкцию будет проблематично. Ориентация котла прямоугольной формы существенной роли не имеет. Для большей устойчивости его можно расположить горизонтально, если конечно позволит площадь. Вертикальное расположение позволит сэкономить место, но потребует дополнительных мероприятий для закрепления.

Из каких материалов делать котел

Конструктивные элементы котла при эксплуатации подвергается воздействию высоких температур, поэтому использовать для его сборки необходимо толстый металл, чтобы исключить прогорания.

Если подходящей трубы или ёмкости найти не удалось, то изготовить такой прибор можно по чертежу из листового железа.

Металлические листы

Для стенок агрегата подойдёт листовая сталь марки Ст3 толщиной 5 мм, днище должно быть ещё толще — не менее 10 мм.

Изготовление и сборка самодельного котла

Самое дешёвое и доступное топливо - древесина, соответственно установка твердотопливного котла является самым распространенным вариантом выбора банного нагревателя. Размеры такого агрегата зависят от габаритов помещения. В среднем под обогреватель для бани площадью 12 м² подойдёт заготовка в виде куска трубы диаметром 50 см и длиной от 70 см до 1 м или готовая 200-литровая бочка для хранения бензина или дизтоплива.

Необходимые инструменты и материалы

Для самостоятельного изготовления котла необходимо иметь следующие инструменты:

Сварочное оборудование.
Болгарку с зачистными и отрезными дисками.
Электрическую дрель.
Приспособления для измерения и разметки: рулетку, уголок, уровень и мел.
Плоскогубцы.
Молоток.
Защитное обмундирование: брезентовый костюм, закрытые ботинки, рукавицы, щиток сварщика и очки.

Кроме металла для изготовления корпуса котла потребуются:

Стальная труба для теплообменника.
Металлический лист толщиной не менее 50 мм для изготовления дна котла.
Печная фурнитура: топочная и поддувальная дверцы, .
Кран для бака горячей воды.
Металлическая труба для дымохода.
Арматура или уголок для изготовления колосников.
Швеллер для опорной конструкции и перегородки между каменкой и топочной камерой.
Огнеупорный кирпич для кладки экрана вокруг прибора.
Глиняный или цементный раствор.

Чертежи и схемы

Схема 1. Вертикальный металлический котёл в разрезе

Схема 2. Однотрубная байпасная система отопления

Сварка опор конструкции

Сначала изнутри трубу нужно разметить снизу вверх на 4 отсека высотой:

100 мм — под зольник.
350 - 400 мм - для топки.
400 мм - под каменку.
400 - 600 мм - для бака.

Каждый сектор котла в будущим будет разделён круглой металлической перегородкой, вырезанной по внутренними диаметру трубы. Для установки перегородок потребуются ограничители в полости корпуса. Сделать их можно из арматуры 12 мм, затем вставить в трубу и приварить на соответствующем уровне.

Снизу следует по всему периметру приварить герметично дно и сразу к нему опорные конструкции из обрезков швеллера.

Делаем тепловой экран

В небольших семейных парилках, где важен каждый сантиметр площади, установка котла на безопасном расстоянии от ближайших стеновых поверхностей в 0,3 - 1 м нецелесообразна. В этом случае боковые плоскости обогревателя закрывают изоляционными щитами — металлическими или кирпичными экранами. Стальные или чугунные экраны заводского производства оснащены ножками, которыми с помощью болтов крепятся к полу. Кирпичные экраны можно сложить двумя способами:

Обложить корпус прибора полностью.
Огородить стенками, разделяющими его и возгораемые поверхности.

В нижней части кладки следует оставить проёмы для конвекции воздуха между стеной из кирпича и агрегатом.

Обшивку стен можно защитить от возгораний огнеупорным материалом - полированным алюминием или нержавейкой, которые хорошо отражают тепло, так же подойдут миниритовые плиты, листы суперизола или фольгированные маты из базальтового волокна.

Делаем поддувало и топочную

В нижних трёх отсеках нужно вырезать проёмы под установку дверок под поддувало, топку с одной стороны корпуса и каменку - сбоку котла или с противоположной стороны. Поддувальную и топочную дверки можно купить заранее или приспособить вырезанные фрагменты стенки трубы, приварив к нем петли и ручки, обеспечивающие удобство при закрывании и открывании отделов котла. Дверку для каменки желательно сварить с горловиной, которую можно вставить в простенок парилки. Таким образом можно будит топить котёл отдельно, а через люк в парилке поливать камни водой.

На опорные кольца между поддувалом и топочной камерой устанавливаем колосники — металлический круглый лист с дырками или сваренную ячеистую конструкцию из арматуры. Приваривать их не следует, они должны просто лежать. В топке закрепляем теплообменник.

Для изготовления поддувала можно приспособить толстостенную трубу, разрезав её вдоль. Она должна иметь возможность двигаться по металлическим рейкам, но не выниматься полностью.

Сооружаем бак для воды

В разделительный металлический круг, который будет дном бака нужно вырезать отверстие под дымовую трубу, вставить её и капитально обварить стыки по всей длине окружности. Для изготовления крышки используем такую же металлическую пластину с отверстием под дымоход, только один её фрагмент делаем открывающимся для заливки воды.

Если есть задача установить или сделать своими руками котел в баню, стоит разобраться в требованиях к нему, особенностях использования и прочих нюансах. Это позволит получить качественное устройство, которое будет обеспечивать необходимую отдачу.

Нужно отметить, что котел для бани и печь не имеют принципиальных отличий, поскольку оба устройства обеспечивают сгорание топлива, отопление помещений и в некоторых случаях – нагрев воды. Однако это только функциональность, что касается особенностей банных конструкций, то здесь есть отличия. Котел представляет собой металлический бак, а печь – кирпичное сооружение, созданное по печным нормам.

В последнем случае потребуется больше затрат на материалы, больше места для размещения. А еще реализация проекта требует больших вложений, поскольку печное дело достаточно специфическое, поэтому нуждается в действиях специалистов.

Котел из кирпича

Поэтому своими руками гораздо проще и дешевле сделать именно котел для бани.

Виды и особенности

Примечание: Чтобы выбрать оптимальный вариант конструкции банного котла, стоит разобраться в его разновидностях. Так, например, есть устройства, используемые для отопления всей бани, а бывают изделия, которые обеспечивают прогрев исключительно парной.

Если баня – это множество помещений (парная, процедурная, предбанник, комната отдыха, душевая и т. д.), нужно обеспечить установку дополнительных отопительных приборов, которые размещаются в отдельных комнатах. В таких условиях используется, как правило, два устройства – для парной, отопления, получения горячей воды.

Если же баня небольшая, тогда достаточно одного агрегата, который возьмет все функции на себя. Такой подход удобнее и целесообразнее.

Котлы для бани могут быть:

электрические – используются, но очень аккуратно, учитывая высокий уровень опасности использования электрооборудования в помещениях с высокой температурой и влажностью, к тому же в помещении должно быть электричество;

на газообразном топливе – сжиженный, природный газ, а значит, к участку должно быть подведено газоснабжение;

жидкотопливные – на мазуте, дизеле, керосине и пр.; такое топливо не всегда доступно, поэтому целесообразность использования подобной конструкции остается на усмотрение владельца;

твердотопливные – на дровах, торфе, угле, отходах и пр.; такие конструкции нуждаются в постоянной поддержке температуры путем добавления в котел твердого топлива.

Среди твердотопливных конструкций можно выделить пиролизные котлы для бани, являющиеся изделиями длительного горения. Они обеспечивают простоту обслуживания и длительность поддержания необходимой температуры. Для отопления используются дрова или пеллеты, обладающие определенной влажностью – до 12%. Топливо загружается своими руками разово, а эффект от котла обеспечивается на сутки.

Материал конструкции

Отдельно нужно отметить классификацию по материалам, используемым для изготовления агрегатов.

Чугунные котлы для бани используются достаточно редко. Не применяются в парной. Устанавливаются только в отдельных комнатах. Подходят такие банные котлы для нагрева воды и отопления.

Для парных используются такие изделия:

металлические;

металлические с облицовкой кирпичом;

кирпичные.

Кирпичный котел для бани

Первый вариант можно приобрести в готовом виде, тогда как два остальных требуют участия профессионалов для изготовления на месте. В результате каждый вид обойдется немало. Поэтому у многие стремятся попробовать сделать котел для бани своими руками. Конечно, это занятие сопряжено с определенными трудностями, требует временных и финансовых затрат, однако пользоваться сделанным агрегатом будет намного приятнее, ведь он изготовлен своими руками.

Со съемным люком

Комбинации

Рассмотрим несколько удачных комбинаций котлов, которые можно применить для бани и изготовить своими руками:

Пеллетный и электрический. Недостаток такого решения – стоимость оборудования. Поэтому нужны довольно большие первоначальные затраты. При этом потребуется выделить довольно много места для размещения устройств. Однако есть и плюсы такого решения: доступная стоимость пеллетного топлива, возможность автоматизации процесса, снижение затрат за счет включения электрического котла только в ночное время, если установлен двухтарифный счетчик.

Газовый и . Это технологичное решение, которое позволит полностью автоматизировать процесс, не возиться с твердым или жидким топливом, при этом всегда быть обеспеченным теплом. Ведь при отключении электричества подача газа вряд ли будет прекращена и наоборот.

Угольный и электрокотел. В определенных условиях такое сочетание может быть и выгодным, и удобным. Конечно, нужно иметь возможность выгодно закупать уголь.

Котел на угле или электричестве, который используется в банях

Знания и навыки

Для начала нужно определиться с топливом, на котором будет работать котел, ведь от этого зависят многие другие параметры.

Примечание: Учитывая условия безопасности, доступность и традиционность процедуры, лучше выбирать . Твердотопливные агрегаты строятся своими руками достаточно просто, легки и доступны в обслуживании.

Если же выбрать, например, для бани, это повышает опасность проведения банных процедур. К тому же установка такого агрегата потребует согласования с контролирующими органами.

Поэтому твердотопливные агрегаты – оптимальный выбор. И начать их организацию следует с подготовки схем и чертежей. Некоторые элементы сегодня можно приобрести в строительных магазинах, остальное можно сделать своими руками. А результат можно получить не хуже, чем на фото.

Особенно важно иметь навыки использования сварочного аппарата. Это необходимо, чтобы получить качественный сварной шов, обеспечивающий надежность и долговечность конструкции.

Создание

Итак, попробуем сделать котел для бани своими руками. Для небольших помещений вполне можно сделать самодельную конструкцию из нескольких металлических труб. Можно взять изделия диаметром до 50 см с толщиной стенки до 1 см. Для обеспечения максимальной компактности размещения котел для бани можно сделать вертикальным.

Особенности самостоятельного изготовления эффективного котла для бани

А еще следует использовать:

решетку;
кран для водяного бака;
арматуру для создания каменки;
три стальных круга: для днища, верхних крышек;
петли и щеколды для дверок.

Основные инструменты – болгарка и сварочный аппарат.

Для организации топки используется труба длиной 90 см. В ней делается вырез длиной 20 см и глубиной 5 см. Внизу котла он будет необходим как поддувало. Чтобы обеспечить возможность изменения тяги, устанавливается створка со щеколдой.

Над поддувалом устанавливается решетка (высота должна быть удобна для загрузки дров). Ее необходимо приварить. Еще выше делается отверстие для дверцы, которую навешивают на петли.

Монтаж металлического котла в бане

Внутри трубы привариваются арматурные стержни, которые будут фундаментом для каменки. В верхней части конструкции делается еще одно отверстие, которое позволит добавлять жидкость на камни для образования пара.

В конце необходимо приварить стальные листы сверху и снизу конструкции, обеспечивая ее герметичность. Верхняя крышка должна иметь отверстие под дымовую трубу, которую приваривают.

На конструкцию выполняют монтаж трубы длиной 60 см, которая будет использоваться в качестве бака для воды. Внизу изделия устанавливается кран, сверху – круг, разрезанный на две части. Одна играет роль крышки на петлях для заливки воды (для этого нужно предусмотреть ручку с деревянной накладкой), другая часть закрепляется сваркой.

Конечно, такой котел для бани – не единственная конструкция, которую можно сделать своими руками. Изделия могут отличаться типом, размерами, формой и прочими особенностями. Причем устройства могут применяться не только для отопления, но и для водогрейного использования. Готовые конструкции устанавливаются на бетонный фундамент. Если внешний вид является непрезентабельным, его можно облагородить своими руками, облицевав кирпичом. Это еще и придаст безопасности эксплуатации.

В итоге получает привлекательное и функциональное решение.

Изготовление печи для бани из трубы
