Как заставить магнит висеть в воздухе
Магнитная левитация всегда выглядит впечатляюще и завораживающе. Такое устройство сегодня можно не только купить, но и сделать самому. И для того, чтобы создать такое устройство магнитной левитации не обязательно тратить на это много денег и времени.

В данном материале будет представлена схема и инструкция по сборке магнитного левитатора из недорогих компонентов. На саму сборку уйдет не более двух часов.
Идея данного устройства под названием левитрон очень проста. Электромагнитная сила поднимает в воздух кусок магнитного материала, а для того, чтобы создать парящий эффект, происходит поднятие и опускание объекта в очень малом диапазоне высот, но с очень большой частотой.
Чтобы собрать левитрон понадобятся всего лишь семь компонентов, включая катушку. Схема устройства магнитной левитации представлена ниже.
Итак, как мы видим по схеме, помимо катушки нам понадобятся полевой транзистор, например, IRFZ44N или другой подобный MOSFET, диод HER207 или что-то вроде 1n4007, резисторы 1 КОм и 330 Ом, датчик Холла A3144, а также опционально индикаторный светодиод. Катушку можно сделать самостоятельно, для этого потребуется 20 метров провода диаметром 0.3-0.4 мм. Для питания схемы можно взять зарядное устройство 5 В.

Чтобы сделать катушку, нужно взять основу с размерами, показанными на следующем рисунке. Для нашей катушки будет достаточно намотать 550 витков. Закончив намотку, катушку желательно заизолировать какой-нибудь изолентой.

Теперь запаяйте почти все компоненты кроме датчика Холла и катушки на небольшой плате. Датчик Холла поместите в отверстие катушки.

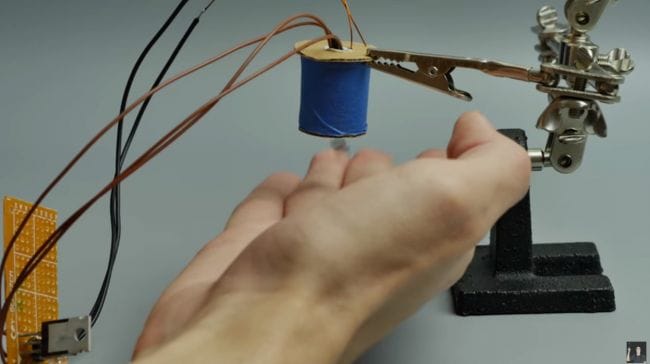

Зафиксируйте катушку так, чтобы она была над поверхностью на некотором расстоянии. После этого на данное устройство магнитной левитации можно подать питание. Возьмите небольшой кусочек неодимового магнита и поднесите его к низу катушки. Если все сделано правильно, то электромагнитная сила подхватит его и будет удерживать в воздухе.
Если у вас это устройство не работает должным образом, то проверьте датчик. Его чувствительная часть, то есть плоская сторона с надписями должна быть параллельно земле. Также для левитации форма таблетки, которая присуща большинству продаваемых неодимовых магнитов, не является самой удачной. Чтобы центр тяжести не "гулял", нужно перенести его на дно магнита, прикрепив к нему что-нибудь не слишком тяжелое, но и не слишком легкое. Например, можно добавить кусок картона или плотной бумаги, как на первом изображении.
Эту поделку меня вынудили собрать в универе:)
Собственно, схема левитрона на четырёхвыводных датчиках:
Перейдём к конструктивному исполнению.
Магнитный поток здесь зависит от нескольких ключевых факторов:
- наличие сердечника;
- геометрия катушки;
- ток в катушке
По итогу плата получилась такая:
Внешний вид блока питания тоже покажу:)
То-есть, как-бы поднимаем и бросаем магнитный образец.

Нужные нам материалы и компоненты.
Светодиод любого цвета, он не обязателен.
Транзистор IRFZ44N, подойдет практически любой похожий по параметрам полевик.
Резисторы на 1 кОм и 330Ом (последний не обязателен).
Клей, бумага, паяльник припой... стандартный набор паяльщика.
Параметры катушки следующие:
Потратив часа полтора, закрепляем конец провода и откладываем катушку.
Подвешиваем катушку, подаём питание.
Запихиваем обратно, на этот раз все значительно лучше.
Но до сих пор не парит.
В некоторых продвинутых магазинах можно увидеть стенды с рекламой, на которых показываются интереснейшие эффекты, когда какая-то вещь с витрины или предмет с изображением бренда левитирует. Иногда добавляется вращение. Но такую установку вполне по силам сделать даже человеку без особого опыта в самоделках. Для этого нужен неодимовый магнит, который можно найти в запчастях от компьютерной техники.
