Циркулярная пилорама своими руками. Как собрать самодельную дисковую пилораму: инструкции и советы. Сборка пилорамы своими руками

Нельзя обойтись без высокопроизводительной пилорамы. Этот инструмент обладает не только отличной скоростью и производительностью, но и желаемым качеством. Но несмотря на то, что это наиболее удачное решение, которое есть на сегодняшний день для обработки большого количества заготовок, купить себе такой инструмент может не каждый. Дисковая пилорама может быть изготовлена собственными руками. Для этого понадобятся время, желание, немного навыков и инструмент.

О конструкции изделия

Перед тем как вы решите делать самодельный инструмент, не лишним будет разобраться с его конструкцией. По большому счету это - станок, осуществляющий продольный распил древесины, а работает он всегда от электродвигателя.

На рабочем столе располагается диск на валу. Естественно, что над рабочей плоскостью вращается режущая часть диска. В принципе, это простейшая конструкция, которая лучшим образом подойдет для использования на дому. Можно говорить о том, что для бытовой эксплуатации не имеет смысла реализовывать более сложную схему.

Может быть установлена как на валу шпинделя, так и на валу электродвигателя. Каретку можно собрать из различных деталей, но ролики должны хорошо подходить под рельс, который будет использован в качестве основной направляющей. Если рельсы будут иметь видимые дефекты, в виде неровностей, сколов и т. п., то каретка может клинить во время работы, что не есть хорошо.

Дисковая пилорама: цена готового оборудования и самодельного

Как было отмечено немного выше, нет смысла приобретать промышленный инструмент для бытовых нужд. Более того, иногда на это просто не найдется денег. Естественно, купленная в магазине пилорама, пусть даже не самая большая и мощная, будет стоить намного дороже самодельной. Конечно, в первом случае вы получите гарантию и более качественный и надежный инструмент. Но если приложить должные усилия, то точно такую же пилораму можно сделать самому. Хотя гарантии на нее, естественно, не будет. Так, цена на самые простые пилорамы, которые сегодня продаются, начинается с 25-30 тысяч рублей. Наиболее же дорогостоящие варианты обойдутся в сотни тысяч. В это же время цена самодельной может быть минимальной - 10 000 рублей или даже меньше. Большую часть деталей, например, крепежи, каретку, направляющие и двигатель, можно найти у себя, а чего не хватает - докупить. Согласитесь, что дисковая пилорама, цена на которую значительно меньше, а качество - на уровне, привлекает гораздо больше.

О классификации инструмента

Дисковая пилорама может осуществлять распил практически всех материалов круглого леса. К примеру, обрезную и брусок, брус и так далее. Обычно диаметр дисковой пилы - 50-60 см, но если инструмент предназначается для бытовых целей, может быть и меньше. Как было отмечено выше, ее закрепляют на валу шпинделя с возможностью распила в две стороны и поворота пилы в 90 градусов. Этот факт указывает на то, что существует несколько видов пилорам в зависимости от типа работы:

Горизонтальная дисковая пилорама

При работе с так сказать «стандартной» пилорамой, то есть горизонтальной, полностью отсутствует В принципе, это и является ее основным существенным преимуществом, о котором нельзя умалчивать. Распил заготовок осуществляется с помощью каретки, которая идет вдоль обрабатываемого материала по направляющим. Если вы решили делать такую пилораму своими руками, то лучше приобрести диск диаметром не менее 55 см. Что же касается зубьев, то основные требования к ним - это устойчивость к износу и прочность. В приоритете зубья должны быть изготовлены из победита. Это обеспечит не только точный распил, но и отсутствие дефектов, к примеру, волнообразных впадин.

Углопильные дисковые пилорамы

Такого рода инструмент может иметь как один рабочий орган, так и два. В первом случае распил заготовок осуществляется в вертикальном и горизонтальном направлении. Интересно и то, что в этом случае отсутствует холостой ход, как и в горизонтальной пилораме. В двухдисковом оборудовании подача древесины осуществляется ортогонально. Два рабочих диска имеют горизонтальное и вертикальное расположение относительно друг друга. Это обеспечивает высокую производительность такого оборудования. Хотя имеет смысл сказать, что цена на угловые двухдисковые пилорамы довольно высока. Она по карману далеко не каждому, да и смысла покупать любителю такой инструмент нет никакого. Поэтому давайте поговорим о том, как изготовить пилораму самостоятельно. Сделать это не так сложно, как может показаться на первый взгляд.

Изготовление пилорамы: часть 1

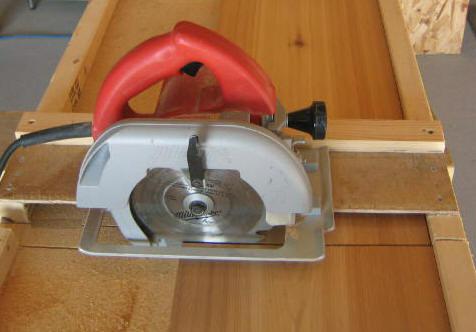

Если вы все же решили смастерить деревообрабатывающее оборудование своими руками, то вам понадобится инструмент. Во-первых, приобретите крепеж (болты, гайки и т. п.), во-вторых, пригодятся строительные козлы, которые в дальнейшем будут выполнять важную функцию. Основной же элемент - электродвигатель. Тут особых ограничений нет. Главное, чтобы мощность мотора была не слишком мала. К примеру, может подойти электродвигатель от бензопилы. Как уже было отмечено несколько выше, дисковая пила является основным рабочим органом пилорамы. Ее можно закрепить на валу шпинделя или электродвигателя. Если вам не требуется слишком большая производительность и точность, можете воспользоваться самой элементарной схемой. Суть ее заключается в том, что имеется стол, под которым монтируется пила на валу. Режущая часть диска должна быть несколько выше стола. Для передачи крутящего момента лучше всего использовать так как в данном случае она обеспечит лучшие показатели.

Изготовление пилорамы: часть 2

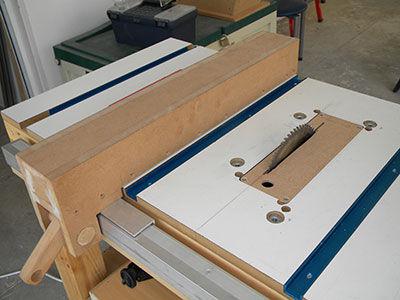

В качестве стола или станины, то есть основного оборудования, можно использовать металлические или деревянные козлы. К примеру, дисковая угловая пилорама своими руками может быть изготовлена с помощью нескольких деревянных козлов, которые будут соединены друг с другом небольшими отрезками досок. Сверху такой конструкции устанавливается сборной стол из металлических пластин шириной 200 мм и толщиной 4 мм. Между собой пластины можно соединить перемычками или шурупами.

В качестве заготовки для будущего диска может быть использован стальной или дюралюминиевый лист. Обычно толщина дисковой пилы не должна превышать 3 мм, а диаметр, как было отмечено выше, не рекомендуется брать менее 500 мм. Интересно то, что пилорама дисковая угловая может иметь всего несколько зубьев. При этом эффективность ее работы будет на достаточном уровне. Не забывайте о том, что угол наклона зубьев не должен быть меньше 30 градусов.

Еще несколько интересных моментов

Крайне важно надежно закрепить Диск должен находиться четко посередине заранее подготовленного зазора. Мини-пилорама (дисковая) должна иметь качественную направляющую. Для этого можно использовать конструкцию П-образного седла. Формирование изделия должно быть строго по форме бревна. Для изготовления можно использовать обычные доски. Их желательно предварительно очистить от суков и обработать рубанком. Уже к готовому седлу нужно монтировать электродвигатель и пилу. Кстати, нежелательно устанавливать мотор, мощность которого будет менее 1,2 кВт, однако и выше 2 кВт тоже не нужно. На заключительном этапе стол привинчивают к станине. Для этого подойдут винты. В принципе, на этом все сборочные и монтажные работы можно считать законченными.

Заключение

Если при работе учесть все вышеперечисленные требования и условия, то вы удивитесь качеству изготовленного оборудования. В принципе, самодельная дисковая пилорама отзывы имеет положительные. Отчасти потому, что вряд ли кто-то будет плохо писать о своем изделии. Кроме того, это отличный способ сэкономить кучу денег. Вы получите драгоценный опыт и сможете обрабатывать практически любую породу дерева. Не забывайте контролировать выполнение работы на всех этапах. Так как вы имеете дело с высокооборотистым инструментом, то будьте осторожны и соблюдайте элементарные правила безопасности. В принципе, это все, что можно сказать о том, как изготовить пилораму своими руками.

Распиловочный станок по дереву (пилорама) – достаточно сложное специальное производственное оборудование, требующее в процессе работы строгого соблюдения мер безопасности. В условиях РФ собственная пилорама может многократно сократить расходы на деревянное строительство и/или стать источником стабильного дохода. Цель настоящей публикации – помочь читателю разобраться, как делается пилорама своими руками, выбрать подходящую для себя конструкцию и избежать непреодолимых трудностей при ее изготовлении.

Когда она нужна?

Интерес к «пилораме своими руками» вообще-то пришел в рунет из ЕС. Там в определенный период времени (который еще не вполне закончился) самостоятельная распиловка леса-кругляка на мерные пиломатериалы оказалась выгодной несмотря ни на что. В РФ ситуация существенно иная. Первое, «ножницы» цен на дикое бревно и строевой лес в России «разведены» много уже. Второе, первичная обработка древесины – работа особо опасная, как и лесозаготовка. Мелкому ИП открыть лесопилку легально мало реально – российское законодательство об охране труда в этом отношении драконовское.

Третий момент – опилки. Их от первичной обработки древесины будет очень много. Хранить опилки (допустим, на топливо для печи длительного горения) нельзя – они начинают бродить, выделяя высокотоксичный метанол (метиловый спирт, древесный спирт). Лесопильные предприятия обязаны сдавать опилки на утилизацию. «За бугром» с ними проще – тамошние производители МДФ и ДВП охотно купят необходимое им сырье, могут даже с самовывозом. РФ древесиной никак не бедна и российские производители плитных/листовых древесных материалов «левые» партии опилок не берут. Исходя из этих условий, можно предварительно определить случаи, когда сделать пилораму самостоятельно в РФ может иметь смысл:

Непременное условие – если в ваших краях легко доступен лес-кругляк, а ближайшая лесопилка далеко. Аренда лесовоза на российские расстояния (имеется в виду холостой пробег от гаража) по российским дорогам в глубинке за тонно-километр груза существенно дороже европейской.
Если непременное условие выполнено, то первый случай – самостоятельное деревянное строительство при хронической нехватке денежных средств. Тогда самостоятельная распиловка кругляка на строевой лес сократит смету стройки в 2-3 раза и до 5 раз, с учетом расходов на изготовление пилорамы. Соотв. удлинится и срок строительства, но когда денег нет, то и выбирать нечего. С опилками – делайте что хотите, они получатся однократно.
Следующий вариант – распиловка диких бревен на заказ в домашних условиях, т.е. мастером по вызову на хозяйское подворье. В условиях РФ это, пожалуй, оптимальный вариант: привезти мобильную мини-пилораму (см. далее) к месту работы можно и на легковушке, так что стоимость распиловки выходит приемлемой для обеих сторон. Опилки – проблема хозяина, и небольшая, т.к. ему на участок они выбрасываются тоже однократно. У мастера от них голова не болит, т.е. можно зарегистрироваться, напр. ИП-плотником и работать «по белому».

Особенности конструкции

Главная особенность пилорамы – запил в ней всегда продольный. Насколько труднее пилить дерево вдоль волокон, общеизвестно. В отличие от циркулярной пилы пилорама имеет дело не с мерными досками и брусьями, а с дикими бревнами в общем неправильной формы. Поэтому в пилорамах вдоль распиливаемого бревна перемещается пильная каретка с рабочим органом (собственно пилой); иначе обеспечить точность и чистоту запила очень сложно. На больших лесоперерабатывающих предприятиях есть и пилорамы для распиловки очень длинных бревен (до 30, а в тропиках до 60-70 м). В них каретка неподвижна, а бревно перемещается гидросистемой; центровку лесины обеспечивает компьютер с датчиками. Но домашних условиях такое решение нереально.

Примечание: распиловку бревен ведут всегда по направлению схождения волокон дерева, т.е. от комля к верхушке. Если пустить каретку наоборот, то любая пила (см. ниже) непременно завязнет в дереве и/или сломается.

Чем пилить?

Насколько доступной для изготовления, долговечной, удобной и безопасной в работе будет самодельная пилорама, в основном определяется конструкцией ее рабочего органа. Другое существенное условие – требования к производительности станка и режиму его работы (регулярно, от случая к случаю). Третье – ресурс рабочего органа и возможность его замены. И, наконец, немаловажно энергоснабжение на месте работы: что там доступнее – электричество или моторное топливо? Есть и менее существенные дополнительные условия, см. далее.

В пилорамах небольшой и средней производительности (до 3-5 куб. м древесины за 6 час. рабочую смену) применяются след. виды рабочих органов:

Пильная шина возвратно-поступательного хода (старая).
Пильный диск (поз. 1 на рис. ниже).
Пильная лента (поз. 2).
Пильная цепь (поз. 3).
Цепная пильная шина непрерывного действия (новая, поз. 4).
Бытовая бензопила (поз. 5).

Как вести запил?

Ориентация режущей поверхности может быть горизонтальной и вертикальной. Соотв. и запил будет горизонтальным или вертикальным, а пилорама горизонтальной или вертикальной. Вертикальный запил, во-первых, уменьшает отход материала, т.к. бревно под него достаточно выровнять только в горизонтальной плоскости. Под горизонтальный запил бревно для минимизации отхода требует выравнивания и по горизонтали, и по вертикали, иначе слишком много дерева уйдет в горбыль («горбушку»). Во-вторых, при вертикальном запиле отпил (отпиливаемая часть бревна) не давит на рабочий орган и много меньше за него цепляется. Поэтому для распиловки одной и той же лесины по вертикали требуется мощность привода в 2-3 раза меньше, чем по горизонтали, см. видео ниже:

Видео: самодельная цепная вертикальная пилорама

Но, во-первых, травмоопасность вертикальных пилорам много выше, чем горизонтальных. Во-вторых, поперечная подача бревна под пилу вертикальной пилорамы конструктивно и технически очень сложна, причем обеспечить максимально допустимую точность распиловки по ТУ до 6 мм на 6 м длины бревна на самодельной вертикальной пилораме крайне сложно или вовсе невозможно. Поэтому пилораму своими руками лучше строить под горизонтальный запил.

Конструктивный состав пилорамы

Об особенностях той или иной пилы для пилорамы поговорим немного далее. Предварительно нужно разобраться с конструкцией распиловочного станка в целом. Она состоит из:

рабочего органа – пилы (см. выше и далее);
привода к нему от мотора;
пильной каретки;
рельсового пути (направляющей) для нее;
лафета (ложемента) для бревна;
захватов-держателей для него же;
станины, объединяющей все это в цельное устройство и обеспечивающей его общую прочность и надежность.

Примечание: те или иные конструктивные узлы пилорамы могут быть выполнены заодно со станиной.

Чертежи пилорамы в полном конструктивном составе (компоновочная схема) даны на рис.:

Ее особенности, во-первых, станина из деревянных брусьев. Во-вторых, минимум сварочных работ при сборке. Это важный момент: металлоконструкции при сварке ведет; из-за этого уложить точность распиловки сварной пилорамой в ТУ весьма проблематично. В-третьих, рельсовый путь каретки (поз. 13 справа) из стального уголка, более дешевого, чем швеллер; необходимая устойчивость пути обеспечивается жестким скреплением рельсов со станиной. Как следствие – опорные башмаки каретки это пары обычных подшипников качения, а плавность и точность ее хода высоки; дрожь каретки – основная причина брака распиловки. Еще следствие – механизм подачи каретки без передачи (цепной, винтовой или др.), что также увеличивает плавность ее хода. Наконец, в каретке данной конструкции возможно установить привод с любой пилой из указанных выше под горизонтальный запил; дисковый, с шиной непрерывного действия и бензопилой также и под вертикальный.

Недостаток данного станка – гребенчатые держатели бревна. Делать их из швеллера менее 60 мм нельзя, не удержат лесину. Т.е., последний негодный в дело горбыль получится не тоньше 60 мм. Дополнительно отход материала возрастет оттого, что выравнивание бревна по вертикали в данном станке невозможно. Однако избавиться от этих недостатков не так уж сложно, применив отдельный лафет для бревна простой конструкции, см. далее.

Некоторых пояснений требует работа узла установки толщины отпила (на врезке), который в данном станке достаточно прост, точен и удобен в работе. Гайки 5 на врезке привариваются к опорной пластине 4 и контрятся. После первого отпила регулировочные винты (поз. 1 на врезке и 11 справа) вращаются синхронно, т.к. они связаны цепной передачей (поз. 20 справа). Контргайки (поз. 2 на врезке) отпускать не надо: сами ослабнут. По установке пилы в новое положение ниже прежнего контргайки затягивают вручную.

Пила как пила – продольная

Пильная шина возвратно-поступательного действия это не что иное, как полотно плотницкой продольной пилы. Его чертеж, профилировка зубьев и схема разводки даны на рис. справа. Привод в пилораме – от маховика в кривошипно-шатунным механизмом через ползун – гладкий стальной стержень, скользящий в обойме с бронзовыми или баббитовыми вкладышами (именно такой показан на рис. выше с компоновочной схемой пилорамы). В прежние времена умельцы вместо пильной шины ставили полотна столярных лучковых пил; они и вдоль пилят, а купить их можно было почти в любом инструментальном магазине. Натяжение полотна на обратном ходу в таком случае обеспечивает достаточно сильная возвратная пружина.

Достоинство возвратно-поступательной пильной шины – гладкий чистый рез шириной не более 3 мм, т.е. малый отход материала. Ресурс весьма солидный, не меньше, чем у пильного диска, см. далее. Но и недостатков уйма:

Низкая производительность: если подача каретки на обратном ходу пилы превысит 1/3 высоты зуба, т.е. 4 мм, пила застревает.
Распилить бревно диаметром более 300-320 мм невозможно – полотно сразу вязнет и сминается.
Сырое невыдержанное дерево не берет, тоже сразу вязнет и ломается.
Очень часто застревает на сучках и свилях.
При недостаточном натяжении на обратном ходу рез резко ухудшается – становится широким и рваным.
То же – при избыточно сильной возвратной пружине.

В профессиональной лесопереработке возвратно-поступательные пильные шины вышли из употребления к концу XIX в., а у любителей – с появлением в быту бензопил.

Дисковая

Пильный диск от циркулярной пилы в пилораму не подойдет: он изготовлен из стали худшего качества, чем требуется в данном случае. На распиловке сырых бревен материал диска от циркулярки скоро самоотпустится вследствие нагрева, диск быстро выйдет из строя или его вовсе разнесет. Поэтому пильный диск для пилорамы удовольствие не из дешевых. В отдельных источниках можно встретить советы: мол, вырежьте из оцинковки (!) или дюраля (!!!) кругляш, закрепите на нем 2-4 зуба, и пилите. Судя по тому, что авторы публикаций такого рода, похоже, живы и не изувечены, сами они так не делали и понятия не имеют, что из этого может выйти.

Дисковая распиловка древесины широко распространена в профессиональной деревообработке, т.к. позволяет в один проход вырезать из лесины сразу несколько штук мерного пиломатериала; для этого используются угловые и многодисковые пильные каретки (врезка вверху слева на рис.). Однако промышленная дисковая пилорама – сложное сооружение, см. рис., по теме «своими руками» никак не проходящее.

Любителю, если он разживется диском для пилорамы (диаметр от 600 мм, профиль зубьев такой же, как у продольной пилы, см. выше) нужно иметь в виду такие его достоинства и недостатки:

Большой ресурс – до 5000 час и более полный; до 1500-2000 час между переточками зубьев.
Для заточки обязательно нужен заточной станок, вручную никак не получится.
Рез – не очень ровный шириной 3-5 мм, т.е. отход материала до 10-12% по объему. Диск «чистый рез», дающий отход 2-5%, стоит в 3-10 раз дороже простого.
Пилить можно без техперерывов всю 6 час. смену; производительность максимальная в данном классе устройств.
Высокое энергопотребление, т.к. диск трется о дерево и в вертикальном, и в горизонтальном в запиле боковой поверхностью большой площади. Чтобы получить требуемую мощность привода в кВт, диаметр бревна в дм умножаем на 1,7.
Качество и состояние обрабатываемой на производительность пилорамы практически не влияют.
Диском диаметром 800 мм можно распилить бревно диаметром до 350 мм.
Диски большего диаметра в любительских конструкциях очень опасны, т.к. требуют во избежание биений высокоточного привода.
Привод – только электрический, т.к. диск на холостом ходу должен вращаться абсолютно плавно. В дереве ему и так дерготни хоть отбавляй.

В целом же дисковая пилорама своими руками точно не вариант. Рассмотрим чертежи на рис. ниже. Первое, что бросается в глаза слева – каретка на катках в рельсах из швеллера. Это не рельсовый путь из фрезерованных профилей: перекос катков на 1-2 мм при перемещении каретки неизбежен. Следствие – перекос диска на 6 мм и более. Тут же – его застревание в дереве. Учитывая массу диска, скорость его вращения и момент инерции, возникновение аварийной и чрезвычайно травмоопасной ситуации неизбежно.

Далее, нижний край диска должен входить в паз лафета бревна, иначе он не допилит его до конца. И вот, отпилили мы первую горбушку. Что дальше? По идее, пазов в лафете нужно несколько согласно толщины получаемых досок. После каждого запила либо каретка приподнимается, подается вперед и вновь опускается в рабочее положение, либо лафет с бревном нужно двигать под нее аналогично. Вы представляете себе такую конструкцию, выполненную в домашних условиях? Не надо, голова сильно заболит.

А если попросту? Просто передвинуть бревно на лафете? Нет, не просто. Его нужно снова уложить так, чтобы следующий запил прошел точно параллельно предыдущему. А на лафете не палочка, там здоровенный тяжеленный чурбак.

Ну, допустим семья/персонал у нас богатырские, бревна ворочать нам нипочем, а потери производительности из-за этого приемлемы. Тогда смотрим, что там отмечено красным на чертеже справа на рис. Да, это держатель бревна. Без него оно или скатится с лафета, или опрокинется, когда отпилены 2-3 плахи (необрезные доски во всю лесину под роспуск на мерные доски). Держатель приходится на самую середину бревна. Пилить по нему нельзя. Итого, самая ценная, широкая, крепкая и равномернее всего усыхающая сердцевинная плаха скорее всего пойдет в отход, т.к. вследствие перекладываний бревна получится недопустимо сходящейся на клин по толщине.

Примечание: любительская однодисковая пилорама на горизонтальный запил ничуть не удобнее и не производительнее вертикальной, но конструктивно много сложнее и опаснее.

Итак, дисковая пилорама для изготовления своими руками вариант в одном-единственном случае: если вы придумали ее усовершенствование в ранге коммерчески перспективного изобретения и вам нужно проверить идею в железе, чтобы подать заявку на патент. Во всех прочих – не надо.

Пила-лента

Ленточная пилорама относится к числу изобретений, дающих значимый результат тривиальными техническими решениями. Возратно-поступательная продольная пила обладает массой достоинств, а ее недостатки обусловлены более всего наличием обратного хода. Значит, нужно от него избавиться, чтобы получилось пильное полотно непрерывного действия. В результате эксплуатационные свойства ленточной пилорамы существенно отличаются от таковых прототипа и станков аналогичного назначения:

Производительность – до средней, 2-3 куб. м древесины в смену.
Пилит как выдержанный, так и сырой свежерубленый кругляк.
Чистота реза такая же высокая, как у продольного пильного полотна, а отход материала такой же низкий.
Точность реза такая же высокая, как у дисковой пилорамы, при условии равномерного оптимального натяжения пильной ленты.
Распиловка бревна сразу на штуки мерных материалов невозможна.
Энергопотребление на 1 куб. м дерева в 1,2-1,5 раза ниже, чем у дисковой пилорамы.
Во избежание самоотпуска материала ленты необходимы техперерывы в работе: после каждого запила на 5-10 мин; после распиловки 0,5 куб. м (2 бревна диаметром 0,3 м и 6 м длиной) – 10-15 мин; спустя 2 часа работы – полчаса-час; от 6-часовой смены до след. такой же – не менее 2 час.
Полный ресурс рабочего органа (ленты) – 100-500 час; перезаточка невозможна.
Стоимость ленты в пересчете на час работы много меньше, чем простого пильного диска.
Стоимость всего станка в несколько раз меньше, чем дискового с угловой кареткой на один отпил.
Привод – электрический, т.к. плавность холостого хода ленты нужна такая же высокая, как для диска.

Вследствие этих особенностей ленточная пилорама находит самое широкое применение в малых лесопилках. По большинству объявлений: «Принимаем кргуляк/бревно в распиловку» работают именно ленточные пилорамы. В России ленточные пилорамы выпускаются в достаточно широком ассортименте («Тайга» и др.).

Простейший способ сделать продольную пилу – свернуть ее полотно в кольцо и посадить его на шкивы, поз. 1 на след. рис.. Для исключения травматизма нерабочей ветвью полотна на рабочий орган надевается защитный кожух. Делать пилораму с лентой без него (поз. 2) крайне опасно!

Второй камень преткновения для самодельщиков здесь – шкивы ленты. У фирменных профиль боковой поверхности (рабочей) специальный чуть выпуклый. С цилиндрического шкива лента сползает; реборды (закраины) не помогают. Некоторые умельцы от этого наклоняют весь пилящий узел вверх на 1-3 градуса. Однако, чуть натяжение ленты ослабнет (что возможно на протяжении одного реза), лента слетит сверху; без защитного кожуха это еще более опасно, чем сползание внизу.

Умельцы посообразительнее нашли выход: ленту надевают на колеса от машин и мотоциклов с шинами, поз. 3 на рис. и рис. в начале. Их профиль почти точно соответствует необходимому, а упругость туго надутых камер обеспечивает оптимальное натяжение ленты по крайней мере на распил целого бревна. Кроме того, если пилятся тонкие достаточно качественные материалы, то можно обойтись простейшим фрикционным приводом, тоже поз. 3 рис. справа. Упрощается и изготовление станка, т.к. авто-мото колеса уже достаточно сбалансированы, см. видео:

Видео: ленточная пилорама своими руками

Передача на пилу

При распиловке сырых необработанных бревен и суковатой/свилеватой и вязкой мелкослойной древесины камнем преткновения оказывается и передача с привода на ленту (главная). Механическая характеристика ременной слишком мягкая: ремень упруг и может проскальзывать. Зубчатой, наоборот, слишком жесткая: на миг перед заклиниванием шестерни дают резкий сильный рывок. В том и другом случае весьма вероятно увязание ленты в дереве и ее смятие, что немедленно создает опасную ситуацию.

Наилучшая главная передача для ленточной пилорамы – цепная. Холостой ход ленты она обеспечивает почти такой же плавный, как ременная. А при распиловке «плохого» дерева собственная инерция цепи дергает ленту мелкими частыми рывками, и неоднородности древесины успешно преодолеваются. Это же свойство цепной передачи используется, напр. в винтовых дровоколах.

Цепь вместо ленты

Рабочий орган цепной пилорамы – цепь с пильными зубьями, растянутая на роликах. Ее эксплуатационная прочность, ресурс и надежность (не склонная к застреванию на дефектах дерева) в несколько раз больше, чем ленты, а стоимость в расчете на длину реза до износа ниже. Пильная цепь подлежит перезаточке (нужен заточной станок!) и техперерывов в работе в течение смены не требует. Привод возможен энергонезависимый от 1-2 цилиндрового 2-тактного ДВС: пильная цепь сама по себе гасит его вибрации. По безопасности цепная пилорама наилучшая в данном сегменте производственного оборудования.

Недостатки, во-первых, повышенное сравнительно с ленточной энергопотребление – кожух цепи трется о дерево, хотя и не так сильно, как диск. Второе – широкий (4-6 мм и более) довольно-таки рваный рез: пиломатериалы из цепной пилорамы нуждаются в ошкуривании (поэтому в не нередко встраивают плоскошлифовальный станок – гриндер) или пойдут в продажу вторым сортом. Следствие: повышенный отход материала, до 15% по объему. Третий – на пильную цепь в непрерывной работе необходимо подавать СОЖ (смазочно-охлаждающую жидкость, эмульсию), см. рис. Четвертый – большой техперерыв между сменами для самовосстановления свойств цепи: не менее 10 час. И, наконец, высокая трудоемкость обслуживания: перезаточка и/или замена зубьев цепи требуются каждые 10-50 час работы, а возни с ними – мама, не горюй!

Вследствие указанных обстоятельств цепные пилорамы используются преим. для первичной распиловке леса на биржах и в местах заготовки. В последнем случае решающую роль играет энергонезависимость станка с ДВС: его привозят на грузовике или тракторе, распускают лесины на плахи и их увозят. В отдаленных регионах РФ и Канады потери древесины при этом часто с избытком компенсируются экономией на перевозках кругляка лесовозами. Но на пользу лесу как живому сообществу такой подход, конечно, никак не идет. И от излишней вырубки, и от засорения опилками.

Шина новая

Пильная шина непрерывного действия это консольная цепная пила, т.е. не требующая натяжения на дальнем от привода конце; в подаче СОЖ также не нуждается. Узнаете? Это «полотно» бензопилы. Применение современных материалов и непрерывное совершенствование конструкции позволило создать бензопилы, по всем параметрам пригодные для бытового применения. Станковая пилорама из бензопилы в домашних условиях также изготавливается много проще, чем любая другая; чертежи станины с рельсами и держателем бревна можно взять , а каретки под бытовую бензопилу . Ее эксплуатационные качества и особенности (кроме ресурса) будут прим. такими же, как у цепной пилорамы. Переналадка с горизонтального не вертикальный рез осуществляется просто перестановкой каретки. Но учтите:

Ресурс мотора пилы сократится прим. вдвое.
Полный ресурс «полотна» лучших моделей составит не более 20-30 час, а дешевых – 10-12 час.
Каждые 2-3 часа понадобится перезаточка, а каждые 4-6 час замена зубьев (если она возможна у данного образца).
Совокупное время работы в течение дня – 2-3 час.
Техперерыв до след смены – от 12 час.
Пила должна быть рассчитана и на поперечный, и на продольный рез.

Последнее обстоятельство, как сказал бы товарищ Сухов, дело тонкое. У моделей ведущих производителей (Stihl, напр.) оба реза предусмотрены по умолчанию, но ресурс на продольный дается для штатного режима пользования: 15 мин работы, полчаса отдыха. В пилораме выдержать его невозможно, т.к. останавливать каретку пока ведется запил нельзя. Ресурс пильной шины при этом сокращается вдвое-втрое. У «альтернативных» производителей чаще всего наоборот: пила по умолчанию только поперечная. Если же в руководстве пользователя сказано «поперечный и продольный», «также и продольный» и т.п., то ресурс на продольный рез не оговаривается. Имейте в виду.

Для пилорам выпускаются особые пильные шины непрерывного действия. За счет отказа от поперечного реза их вынос (длина) больше, до 1000-1200 мм, рез тоньше (3-4 мм) и чище; фактически такой же, как у ленточной пилы. Ресурс и режим использования – как у пильной цепи. Пилорама с шиной может быть обычной конструкции (слева на рис.), но в разрезе самодельных гораздо больший интерес представляет шинная пилорама типа Логосоль, центр-справа на рис. Пружинные кантовые опоры удерживают бревно от скатывания. Элеваторы регулируются раздельно, что позволяет выравнивать бревно по горизонтали.

История Логосоля интересна и неразрывно связана с нашей. В СССР с 30-х экспорт необработанной древесины строго регламентировался и производился крупными партиями по налаженным каналам. После его распада бывшие союзные республики, обладающие лесными запасами, буквально завалили Европу дешевым кругляком нормами хоть от бревнышка. В ЕС основные собственные лесозаготовки ведутся в Германии и Швейцарии в Альпах. Толковых мастеров по дереву там и там хватает, и они привычны работать на остром дефиците сырья. При тамошних ценах на строевой лес подсчет дохода от закупки диких лесин и распиловки на доску-брус у себя во дворе давал результаты, от которых глаза но лоб лезли. Плюс – от опилок нет головной боли с утилизацией, но есть весомая дополнительная выгода от их продажи. Вот тогда-то швейцарец Бенгт-Улоф Бюстрём и придумал пилораму, которую назвал Logosol. Его изюминка – замена технологически сложного рельсового пути гладкой направляющей, по которому каретку передвигают вручную с прижимом. Это требует большего труда и некоторого навыка, но конструкция пилорамы много упрощается, а ее стоимость падает в разы. Любители разработали много модификаций безусловно удачной разработки Бюстрёма. Их чертежи Логосолей и узлов к ним можно открыто взять отсюда: //www.logosol.su/files.htm. А как сделать пилораму Логосоль своими руками см. видео:

Видео: мобильно-стационарная Логосоль “Теря” своими руками

Появление Логосоля – непосредственная причина разработки и пильных шин для пилорам. В продаже имеются их модели, сопрягаемые с бытовыми бензопилами: снимаем штатное полотно, ставим шину. Таким образом решилось и дело со стоимостью и трудоемкостью привода: бензопила на хозяйстве и так вещь нужная.

Мини

Дальнейшее развитие идеи Логосоля – мини пилорама без станины, направляющей и рельсов, см. рис. справа. Вместо направляющей используется существующий спил; при аккуратной ручной распиловке ее точность в пределах бревна выдерживается. На каретке в таком случае остается кроме шины и привода только опорная площадка и рукояти для удержания и перемещения.

Пионерный запил делается по шаблону (ровная доска, вверху справа на рис.), швеллер, рама из уголка и т.п., длиной больше бревна. Последующие горизонтальные – по предыдущему, в центре справа. Если необходим вертикальный запил, подкладывают швеллер (внизу справа), т.к. в данном случае нужна ровная боковая опорная поверхность. Однако все это не устраняет последних проблем: установки бревна на лафет, его выравнивания и удержания.

Лафет, захваты, зажимы

Осталась такая проблема, как станина с дополнительным узлами. Та, что на поз. 1 рис. слева далеко не оптимум. Для одноразовой распиловки на самострой она слишком сложна и дорога. Для длительного регулярного использования тоже не годится: даже если несущая рама из 200-мм швеллера, на первом-втором десятке бревен на просядет, что означает полную непригодность станка. Стационарную пилораму нужно делать с раздельными бетонированным рельсовым путем и лафетом для бревна (поз. 2; на технике безопасности в данном случае не будем заостряться – тема этой статьи другая).

Следующие задачи – выравнивание и удержание бревна. В промышленной деревообработке для этого используются гидравлические домкраты в крючьями. Бревно вывешивается на тельфере, опускается на лафет без касания, домкраты включаются и крепко хватают его. В автоматизированных лафетах бревно кладут на него и гидравлика по сигналам датчиков сразу выравнивает лесину.

В любительских условиях первое осуществимо малореально; второе никак не осуществимо. Во многих самодельных пилорамах захваты бревна делают так, как показано на рис. ниже. Бревно вывешивают на автодомкратах (см. далее), подводят к нему крючья, скользящие по направляющей (труба, толстый прут). Крючья подбивают молотком по принципу «легонько постукивая кувалдой», они заклиниваются на направляющих и держат бревно.

Во-первых, такое крепление просто опасно: от вибраций при распиловке захваты могут расклиниться, а это авария скорее всего с тяжелыми последствиями. Во-вторых, ухватить лесину за самое «донышко» таким способом невозможно. Значит, придется, не допилив до половины, бревно переворачивать. В результате качество распиловки и отход материала получатся как на вертикальной однодисковой пилораме, см. выше.

Лафет

Попробуем выработать техтребования к лафету бревна, пригодному в т.ч. для использования с портативной мини-пилорамой при работе на выезде:

материалы – обычный металлопрокат без предварительной отбраковки на ровность;
для прочности, надежности и долговечности – сварной;
влияние качества сварки и коробления металла от нее на качество распиловки – отсутствует;
подготовленная базовая (опорная) поверхность – не требуется;
массогабариты – пригоден для перевозки в мини-грузовичке, пикапе и на верхнем багажнике легковушки;
максимальная длина обрабатываемого бревна – 6 м;
максимальный диаметр его же – до 1 м;
выравнивание и вывешивание бревна – любым независимым от лафета способом, см. далее;
влияние ровности лафета по горизонту на качество распиловки – нет;
надежность удержания самой что ни на есть корявой неокоренной лесины – абсолютная;
возможность роспуска напиленных плах на обрезные мерные доски/брусья без переналадки пилорамы – обязательно;
безопасность – достаточная для непроизводственных условий, когда доступ на площадку неподготовленных посторонних легко контролируем.

Чертежи лафета бревна для пилорамы, в т.ч. мини, удовлетворяющие указанным условиям, даны на рис. (слева/в центре – вид сверху). Материал – швеллер 120х60, пруток 14 и 16 мм.

Точно под отверстиями М14 в верхней полке швеллера в нижней сверлятся отверстия D15 для прохода хвостовиков крючьев-держателей (справа на рис.). Отверстия М16 в нижней полке (отмечены зеленым) – для резьбовых ножек. Конфигурация в плане и расположение захватов-держателей позволяют надежно удерживать как полномерные бревна, так и короткие чураки. Пользуются данным лафетом так:

бревно вывешивают и выравнивают на паре автодомкратов. Вариант – одним домкратов поочередно: под поднятый конец подкладывают что-то подходящее, домкрат переставляют и поднимают другой;
лафет подсовывают под середину бревна уширенной частью к комлю и выравнивают по оси лесины. Если бревно вывешивалось на тельфере, то средняя пара ножек должна прийтись под его центр тяжести;
крючья-держатели выворачивают до касания бревна так, чтобы их острия смотрели внутрь точно друг на друга. Промашка на один оборот (на шаг резьбы М14) на точность распиловки не влияет;
бревно опускают на крючья. Если лесина вывешивалась на одном домкрате и подпорке, то сначала отпускают домкрат, а затем одним резким ударом выбивают подпорку;
для надежности удержания тонкого легкого бревна можно сесть на него и попрыгать;
пилят бревно любой пилорамой горизонтальными резами. Толщина последнего горбыля в подавляющем большинстве не превысит 40 мм.

Струбцины

Полную функциональность данного лафета обеспечат 2-5 струбцин (почти всегда хватит 3-х) для распиловки плах на мерные пиломатериалы. Конструкция струбцины к лафету бревна ясна из рис. ниже. Крепятся струбцины в болтами в штатные отверстия лафета М14, поэтому их основания и расстояния между осями крепежных отверстий разные: в отличие от крючьев-держателей струбцины не взаимозаменяемы! Под роспуск на доски/брусья сначала распиливают бревна на плахи. Затем плахи сортируют и собирают в пакеты плах подобной друг другу конфигурации. Очередной пакет зажимают струбцинами на лафете и распускают на доски/брусья горизонтальными резами.

Итог

Подобьем, как говорится, бабки: какую делать пилораму своими руками и в каких случаях имеет смысл.

Если вы видите круг клиентуры на распиловку и/или усматриваете стабильный доход от сбыта пиломатериалов – ленточную на автомотоколесах. Она прослужит по крайней мере до тех пор, пока не наберется денег на покупку «новой, хорошей» фабричной. Тогда можно будет открыть лесопилку по всей форме и спокойно работать легально. Если же распиловка древесины для вас подсобное занятие, лучше себя покажет пилорама Логосоль – она менее производительна, но конструктивно проще и дешевле, а бензопила к ней и так на хозяйстве пригодится.

Дисковая угловая пилорама служит для продольного распиливания ствола дерева. Этот станок работает на электрической энергии. Компоненты, из которых состоит этот агрегат, следующие:

одна или две дисковые пилы;
передвижная каретка;
электродвигатели (рисунок 1).

Рисунок 1. Схема конструкции пилорамы.

Однодисковая пилорама пилит бревна в двух положениях — по вертикали и горизонтально. Это достигается благодаря отсутствию холостого хода — каретка имеет возможность передвигаться вдоль и поперек древесного ствола.

Двухдисковый вариант отличается тем, что пилы смонтированы под 90 градусов друг к другу. Поэтому угловая пилорама может работать ортогонально и имеет большую производительность.

Есть и более простые конструкции таких станков. Они состоят из следующих элементов:

движущаяся каретка;
два электродвигателя — один служит для передвижения, а на другом закреплена дисковая пила.

Такая пилорама называется горизонтальной. Каретка в обоих видах конструкции делается из металла и должна свободно перемещаться на роликах вдоль направляющего рельса.

Стоимость такого оборудования довольно высока, и поэтому многие предпочитают делать их сами. Это позволяет сэкономить финансовые средства и получить агрегат, не уступающий по своим характеристикам промышленным образцам.

Самодельная дисковая пилорама — как ее изготовить

Рисунок 2. Схема самодельной дисковой пилорамы.

Для самостоятельного создания такого станка надо иметь навыки владения инструментом и желание. Для начала работы нужно следующее:

строительные козлы (деревянные или металлические);
доски;
пластины из металла;
крепеж;
электрический двигатель;
инструмент.

Все это можно приобрести на строительном рынке. Затем надо выбрать из всего разнообразия схем подобных станков тот, который имеет более простую конструкцию — она состоит из стола, под которым укреплен электродвигатель и вал с дисковой пилой, соединенные ременной передачей. Сегмент диска с зубьями выступает над поверхностью стола. Древесину продвигают по его плоскости и направляют на пилу. Это самая простая из самодельных дисковая пилорама.

Для создания такого агрегата надо вначале сделать раму. Для этого козлы соединяют досками. Длина их зависит от размеров материала, который будет обрабатываться на этом станке. Далее, приступают к изготовлению поверхности стола. Она состоит из металлических пластин (можно использовать сталь или дюралюминий) шириной 230-250 мм и толщиной до 1,2 мм. Их надо соединить между собой перемычками и винтами и установить на деревянное основание, закрепленное на козлах. Все детали объединяют с помощью винтов и гаек. Между пластинами надо оставить расстояние. После их закрепления там надо сделать паз в дереве основания. Он должен быть таких размеров, чтобы дисковая пила не касалась его стенок. Если есть возможность применить электрическую сварку, то стол можно изготовить из швеллеров, сварив их в форме квадрата — тогда отверстие получится достаточных размеров.

Режущий инструмент можно купить на строительном рынке — он должен быть диаметром не менее 450 мм. Но можно попытаться сделать его самому. Для этого нужна заготовка (из инструментальной стали или дюралюминия) калибром 400-500 мм и толщиной 3 мм. Для превращения ее в дисковую пилу надо сделать на ней два-три зуба — этого вполне хватает, чтобы резать самую разнообразную древесину.

Для создания резцов можно применить сломанные сверла или пластинки из твердого сплава. Их надо приварить (напаять) на диск. Учтите, что пилорама будет работать надежно только в том случае, если угол резания у зубьев будет равен 27-32°, а задний сход — до 15.

После сборки самодельной дисковой пилы ее надо тщательно сбалансировать — от этого зависит качество распила. Режущий элемент закрепляют на валу, который можно выточить по нужным размерам на токарном станке. Можно купить на рынке уже собранный узел с выходящим валом и шкивы для ременной передачи. Все это монтируют в нижней части отверстия под столом, причем выходной конец вала должен приходиться на середины прорези.

Самодельную или готовую дисковую пилу надевают на вал и закрепляют. Электродвигатель должен быть укреплен сверху и иметь возможность небольшого перемещения — это надо для натягивания ремня.

Для работы понадобится направляющая. Ее делают из досок в форме буквы «П». Пилорама готова, и можно приступать к работе. Рисунок 2.

Сегодня все больше производителей качественных пиломатериалов отдает предпочтение угловому методу пиления, по достоинству оценивая экономические преимущества и новые возможности от применения угловых дисковых пилорам и станков.

Предназначение угловой пилорамы

Современные угловые дисковые пилорамы, будучи удобным и многофункциональным оборудованием, позволяют быстро, а главное, качественно производить радиальный распил досок. Благодаря инновационной технологии, лежащей в основе работы угловой пилорамы, возможности оборудования такого типа по сравнению с традиционным способом изготовления пиломатериалов значительно расширены, что благоприятно сказывается на ассортименте готовой древесной продукции.

Доски радиального распила, полученные в результате работы углового дискового станка пилорамы, отличаются ровной, красивой текстурой, повышенной прочностью и высокой стоимостью, что ни в коем случае не снижает спрос на них. Превосходные качественные характеристики досок радиального распила позволяют успешно использовать их для формирования клееного бруса и изготовления корпусной мебели, элитных деревянных окон и дверей.

Возвращаясь к вопросу стоимости досок радиального распила, необходимо отметить, что изготовление или покупка угловой пилорамы - это начало стабильного и выгодного бизнеса: качественная древесина, являясь основополагающим строительным материалом, востребована всегда, а это обеспечит Вам постоянный поток заказов и немалую прибыль.

Кроме того, организация производства пиломатериалов на базе использования углопильных станков выйдет гораздо дешевле, нежели если Вы остановитесь на традиционном подходе.

При этом следует учесть, что дисковая пилорама, изготовленная своими руками, во многом уступает надежной и качественной пилораме заводской сборки. Имея за плечами обширный опыт изготовления угловых станков и возможность применения новейших комплектующих и узлов, заводы-изготовители регулярно совершенствуют технические характеристики, повышают функциональную нагрузку и уровень безопасности. А это означает, что риск ведения бизнеса на основе применения кустарной продукции может быть неоправдан.

Угловая дисковая пилорама: комплектация и специфика работы

Угловая пилорама используется для изготовления:

обрезного пиломатериала, в том числе радиального;
всевозможных заготовок для погонажных изделий;
многослойного бруса;
паркета;
индивидуального раскроя бревен с выбраковкой отходов.

Стандартная комплектация угловой дисковой пилорамы включает электрическую лебедку с регулируемой скоростью, которая с помощью специальных кнопок на пульте управления обеспечивает вертикальное позиционирование.

Благодаря использованию дисковой пилорамы, схему которой можно без труда скачать в интернете, Вы сможете достичь более высокую точность по сравнению с маховой или ленточной пилорамой. Конструкция углового дискового станка обеспечивает оптимальное решение схемы раскроя бревна, рациональный выход обрезной доски и исключает холостой ход пилорамы.

По сравнению с ленточными пилорамами, угловые дисковые станки обладают следующими преимуществами:

Более высокая надежность: пильный диск, выступающий в качестве режущего инструмента, обладает длительным сроком службы, не рвется, исключены "волны" и микротрещины, рабочему инструменту не требуется "отдых";
В результате пиления образуется качественная обрезная доска с минимальным процентом отходов;
Распил бревна осуществляется с одной установки, исключается необходимость кантования и переворотов;
Качественная заточка дисков обеспечивает высокую чистоту обработки.

Для контроля за процессом распила, состоянием оборудования, а главное, удобства работы на угловом дисковом станке предусмотрено размещение оператора в специальной подвижной кабине. Фиксация бревен при работе на дисковой угловой пилораме производится посредством использования надежных зажимов, которые прочно удерживают бревна, не позволяя им менять свое положение во время распила.

Специалисты различают однодисковые и двухдисковые угловые дисковые пилорамы.

Главная особенность двухдисковых станков - это наличие двух дисковых пил, расположенных вертикально и горизонтально относительно друг друга, что обеспечивает пилораме большую производительность и эффективность. Так, в процессе распила пильные диски превращают цельное бревно в готовые изделия с радиальным расположением волокон.

Отличительной особенностью однодисковых угловых станков является возможность осуществления распила бревен в любом направлении: в прямом и обратном, изменяя свое горизонтальное расположение на вертикальное.

Особенность метода углового пиления

Угловое пиление, будучи новым направлением в сфере первичной деревообработки, осуществляется на дисковом бревнопильном оборудовании с ортогональной подачей пильных дисков или с применением механизмов автоматического поворота рабочего блока. Технологический процесс достаточно прост: расположенные ортогонально дисковые пилы последовательно распиливают бревна на планки с расположенными радиально годовыми кольцами, то есть под углом 45 ° к самой большой плоскости профиля ламели.

Используя два пильных диска, находящихся в горизонтальной и вертикальной плоскостях, производится распиловка бревен, которые закрепляются на неподвижной станине оборудования, по направляющим которого осуществляет движение портал с пильным инструментом.

Применяя многодисковый станок и оборудование с поворотным шпинделем пилы, можно получить качественный пиломатериал заданного сечения прямо из бревна, исключив стадию обработки необрезного древесного материала. В основе конструкции поворотного углопильного оборудования лежит особый поворотный режущий механизм.

Особенностью данного станка является выполнение распиловки при помощи подвижной каретки вдоль закрепленного бревна набором пильных дисков. Оператор самостоятельно определяет схему распиловки бревна, учитывая оптимальную модель раскроя бревна и сменное задание. Необходимо отметить, что современные модели углопильного оборудования оснащены программами автоматической оптимизации раскроя, устанавливающими основные параметры работы угловой дисковой пилорамы - скорость, ширину и глубину разреза, возможность смещения рабочего инструмента по ортогональным осям распила.

Зачастую приводы подобных установок имеют двигатели с управляемой частотой вращения при помощи частотного преобразователя для определения угловой скорости рабочего двигателя и управления на автоматическом уровне за скоростью подачи пильного шпинделя. За счет этого можно получить наиболее подходящее соотношение скорости реза с учетом твердости древесины и выбора дисковой пилы.

Методы радиального и тангенциального распила

Распил считается радиальным, если плоскость разреза проходит параллельно сердцевине ствола или через нее. Полученные доски радиального распила характеризуются наличием однородной текстуры и цвета, минимальными межкольцевыми размерами. Готовые пиломатериалы обладают высокой износоустойчивостью, поскольку устойчивы к внешним воздействиям и не подвержены деформации. Коэффициент усушки доски радиального распила составляет 0,19%, а коэффициент разбухания - 0,2%. Следует отметить, что эти показатели у досок радиального распила в два раза лучше, нежели аналогичные показатели пиломатериалов тангенциального распила.

Что касается стоимостного показателя, то он достаточно высок, поскольку выход пиломатериалов радиального распила достигает всего 10-15% от общего объема.

Для того, чтобы получился высокопрочный клееный брус, необходимо произвести приклеивание ламелей вдоль пласти, полученных посредством сращивания заготовок "на ус" из плашек полурадиального и радиального распила. Возникший от склеивания пласти с годовыми кольцами под углом наклона до 45°, так называемый эффект "сопротивления волокон", во многом определяет характеристики прочности клееного бруса, его жесткость и стабильность геометрических параметров.

Таким образом, для изготовления бессучковой и клееной древесины применяются плашки и пиломатериалы, полученные методом радиального или полурадиального распила.

Распил считается тангенциальным, если плоскость разреза лежит на расстоянии от сердцевины ствола, по касательной к годичному слою. Полученные пиломатериалы обладают ярко выраженной текстурой и имеют насыщенный волнообразный узор годовых колец. Коэффициент усушки и разбухания досок тангенциального распила значительно выше, не исключена возможность коробления, вследствие чего стоимость готовых пиломатериалов на порядок ниже.

Использование дисковых пилорам углового пиления, стоимость которых достаточно высока, тем не менее, значительно упрощает технологию производства готовых пиломатериалов. Уникальная конструкция станков позволяет получить хороший выход досок высокой сортности и идеальную геометрию пиломатериалов, а в сочетании с наименьшими первоначальными капиталовложениями и расходами на обслуживание агрегатов достаточно эффективно для внедрения на малых и средних предприятиях.

Принято читать, что предназначение дисковых пилорам для радиального распила состоит исключительно в производстве радиальных пиломатериалов. Это суждение неверно из-за технологических особенностей метода углового пиления. Логичнее было бы утверждать, что способ углового пиления совместно с изготовлением традиционных обрезных пиломатериалов позволяет и радиальные доски из одного бревна.

Используя индивидуальный раскрой бревна посредством углового пиления можно получить одновременно радиальные доски из бездефектных зон бревна, а также традиционные обрезные из области расположения пороков. При этом ширина и толщина выпиливаемых в последовательном порядке пиломатериалов, ограничивается исключительно диаметром рабочего диска.

Получив 15-20% радиальных досок из обычного сырья от общего объема изготовленных пиломатериалов, можно в несколько раз увеличить свою прибыль при том же уровне расходов. При несоблюдении этого правила деревообработчик в целом получит низкую эффективность.

Цикл резания

Пильный диск в начале процесса резания расположен в горизонтальном положении. Перемещаясь вперед, диск осуществляет горизонтальный рез по всей длине бревна. Достигнув конца бревна, он меняет свое расположение и становится вертикально. При выполнении обратного хода надрезанная область отделяется вертикальным резанием. Затем пильный диск меняет свое расположение на горизонтальное и цикл повторяется. Такая технология позволяет получить обрезной пиломатериал заданного сечения. Многопильные станки с ортогональным размещением дисковых пил цикл резания аналогичен, хотя и несколько сложнее, поскольку вместо поворота применяется метод подвода дисковых пил в одной плоскости и отвода в другой, потом наоборот.

Итак, залогом успешной работы деревообработчика является умение рационально произвести качественный распил бревна на пиломатериалы. При этом не следует забывать, что любое оборудование, каким бы оно ни было современным и "умным", - это всего лишь средство труда с конкретным набором технологических операций. И только многолетний опыт, профессионализм и фантазия оператора определяют количество циклов пиления в последовательности распиловки досок на пильных станках, оснащенных, к примеру, механизмом автоматического поворота рабочего пильного узла.

Ролик youtube

Ролик наглядно показывает получение обрезной доски с габаритами 50х100 на пильном станке базовой комплектации.

Угловые пилорамы: схема раскроя пиломатериала

Дисковые угловые пилорамы, в частности с применением механизмов автоматического поворота пильного диска, считаются наиболее приемлемым и подходящим оборудованием для малых и средних лесопильных предприятий.

Далеко не каждый производитель может обеспечить себя высококачественным сырьем для изготовления радиальных пиломатериалов. Например, по той простой причине, что в своей основе приходится иметь дело с пиловочником не высокого качества и диаметром 24-26 см. Однако на практике изготовить радиальные доски хорошего качества можно из диаметра не менее 32 см, без учета в них сердцевины, сучков и прочих дефектов. В идеале качественные радиальные пиломатериалы высокого качества получаются только при использовании высококачественного сырья диаметром 38-40 см. Исключительно в этом случае целесообразно расходовать все бревно на доски радиальные определенного сечения.

Иначе Вы рискуете стать обладателем множества короткомерных заготовок и отходов, в результате себестоимость продукции станет высокой, а производство - слишком трудоемким и нерентабельным. Поскольку основная масса изготовителей имеет дело не с собственным сырьем, а с покупным, то они не понаслышке знакомы со всевозможными трудностями, связанными с поставками сырья для изготовления качественного пиломатериала. Лишь оптимизировав производительность станков для углового распила, деревообработчик сумеет переработать такой объем материала, который можно поставить и не беспокоиться, что пилорама остановит свою работу из-за отсутствия качественного сырья в необходимом объеме.

Сборка угловой пилорамы своими руками

Не вызывает сомнений, что угловая дисковая пилорама является незаменимым оборудованием для тех, кто связал свою жизнь с обработкой дерева и для тех, кто своими руками планирует в ближайшем будущем построить деревянный дом.

Изготовление оборудования для углового распила в заводских условиях - удовольствие недешевое, а значит, покупать угловую пилораму по заводской цене целесообразно тем, для кого профессиональное получение лесоматериалов - основной источник доходов.

Однако если Вы не являетесь бизнесменом, но пилорама, тем не менее, Вам необходима, то лучшим выбором станет изготовление угловой дисковой пилорамы своими руками. При этом процесс изготовления не потребует от Вас больших вложений, однако придется проявить смекалку и терпение для разработки чертежа угловой пилорамы, проектирования и подготовки устройства угловой пилорамы, отдельных деталей и узлов и сборки готовой конструкции.

Основные моменты сборки самодельной дисковой пилорамы

Итак, для изготовления дисковой пилорамы своими руками в первую очередь Вам потребуется прочный металлический каркас, который можно изготовить из любых металлических труб или направляющих.
Для надежного соединения труб воспользуйтесь методом сварки.
Для разработки и создания направляющих для каретки специалисты рекомендуют остановить свой выбор на качественных рельсах без внешних дефектов, иначе колеса каретки будут постоянно соскакивать или застревать, вместе с тем, ролики или колеса должны идеальным образом подходить под готовые рельсы.
Непосредственно каретку можно собрать из металлических деталей и частей.
При изготовлении пилорамы необходимо обратить внимание на то, что геометрические параметры каркаса с закрепленными на нем роликами или колесами, должны соответствовать расстоянию между готовыми рельсами, что обеспечит плавное и свободное перемещение каретки в процессе работы угловой дисковой пилорамы.
Приводом дисковой пилы может послужить любой бензиновый двигатель. При создании дисковой угловой пилорамы, необходимо устанавливать двигатель более высокой мощности, поскольку работа будет осуществляться двумя пильными дисками.
И напоследок, следует напомнить, что для того, чтобы исключить возможность перегрева привода, необходимо цепную передачу заменить более надежным и долговечным аналогом. Этим Вы обезопасите станок и значительно продлите его эксплуатационный период.

Сегодня лесопильное производство не возможно без использования ленточной или дисковой пилорамы, которые имеют высокие технические характеристики и запас производительности. Снижение расходов и производство высококачественных продуктов - основные цели, которых нужно достичь во время выбора лесопильных пилорам. В этой статье мы расскажем о том, что такое угловая пилорама.

Такое устройство отличается наличием двух пил, которые расположены под углом 90 гр. друг к другу. Распил происходит в обе стороны. Один проход дает одну обрезную доску. Угловое пиление немного отличается по принципу работы от обычного дискового пиления. Угловая пилорама дает возможность осуществлять пиление без поворота бревна. Эти пилорамы можно назвать наиболее экономичными, потому что выход готовых пиломатериалов достигает 60 - 80%. Стоимость дисковой пилорамы во многом зависит от ее функциональности, производительности и дополнительных параметров.

Устройство для осуществления углового распила незаменимо в лесопильном производстве. Продольная распиловка круглых заготовок и их изготовление с конкретными геометрическими параметрами на угловой пилораме, в сравнении с обычными методами распила древесины, осуществляется благодаря ряду отличительных характеристик. Такой аппарат легко заменяет сразу несколько станков.

Пиломатериалы различного сечения и габаритов на угловой дисковой пилораме можно изготавливать в результате независимого перемещения вертикального и горизонтального пильных суппортов. При этом не затрачивается время на переворот или переустановку заготовки.

Вследствие того, что продольная распиловка происходит без холостого хода в обе стороны, конечные пиломатериалы отличаются исключительным качеством пиленой поверхности. Радиальные и тангенциальные пиломатериалы на таком устройстве имеют максимальный выход.

Существуют еще и однопильные устройства. В таких машинах распил происходит при помощи одного диска, который устанавливается на поворотном механизме в обе стороны. Холостой ход отсутствует. Движение пильного диска начинается в горизонтальном положении. При движении вперед осуществляется горизонтальный рез по длине бревна. В конце бревна пила одним движением разворачивается в вертикальное положение. При обратном ходу каретки надрезанная часть отсекается вертикальным резанием. После диск снова поворачивается в горизонтальное положение и повторяется цикл резки. На этой пилораме осуществляется быстрый раскрой заготовки с получением обрезного пиломатериала необходимого сечения.

На один цикл пиления: ход вперед, поворот пилы, ход назад для шестиметровой заготовки тратится 1 минута.

Комплектация и особенности работы

При помощи угловой пилорамы можно создать:

обрезной пиломатериал, в том числе радиальный
различные заготовки для погонажной продукции
многослойный брус
паркет
индивидуальную карту раскроя бревен с выбраковкой отходов.

Угловая поворотная пилорама поможет добиться высокой точности в сравнении с ленточной пилорамой. Конструкция угловой дисковой машины гарантирует оптимальное решение схемы раскроя заготовки, рациональный выход обрезных материалов и исключает холостой ход.

Преимущества перед ленточными пилорамами:

высокий уровень надежности
получение качественной обрезной доски с наименьшим объемом отходов
бревно распиливается на одной установке, отпадает необходимость кантования и переворота
благодаря высокому качеству заточки дисков обеспечивается высокая чистота обработки.

Контроль за процессом распила, состоянием оснащения реализует оператор, находящийся в специальной подвижной кабине. Бревна фиксируются при помощи надежных зажимов, прочно удерживающих заготовку.

Чаще всего приводы таких пилорам оснащены двигателями с управляемой частотой вращения при помощи частотного преобразователя для того, чтобы определить угловую скорость рабочей силовой установки и управления автоматически скоростью подачи пильного шпинделя. Вследствие этого получается самое подходящее соотношение скорости пиления, учитывая твердость лесоматериалов и выбора дисковой пилы.

Угловые пилорамы, видео

Угловая пилорама своими руками

Угловая дисковая пилорама, чертежи самостоятельного изготовления которой в большом количестве присутствуют в интернете, является незаменимым устройством для тех, кто хочет заняться стройкой дома или связать свою жизнь с деревообработкой.

Покупка угловой пилорамы - дело затратное. Поэтому для личных нужд целесообразнее изготовить ее собственноручно, особенно учитывая, что чертеж угловой пилорамы не сложно найти на специализированных сайтах. Однако можно и самостоятельно составить такой чертеж, спроектировать устройство и собрать конструкцию.

Важные этапы сборки самодельной дисковой пилорамы:

нужно создать прочный металлический каркас, например, из любых металлических труб или направляющих
чтобы трубы были соединены самым надежным образом их лучше сварить
в качестве направляющих специалисты советуют использовать качественные рельсы без внешних изъянов, в противном случае колеса каретки будут все время соскакивать и застревать
каретка может быть собрана из металлических деталей
во время создания пилорамы обязательно обратите внимание на то, что геометрическая форма каркаса с вмонтированными роликами или колесами, должна полностью соответствовать дистанции между готовыми рельсами. Таким образом, каретка будет двигаться плавно и свободно
в качестве мотора можно использовать любой бензиновый двигатель. Силовой агрегат должен иметь высокую мощность
во избежание вероятности перегрева мотора, стоит цепную передачу заменить на более надежный и долговечный аналог. После этого станок станет безопаснее и увеличится период его эксплуатации.

Мини пилорама станет прекрасным аппаратом для старта деревообрабатывающего производства или самостоятельного возведения деревянного коттеджа. Сегодня много людей строят и ремонтируют здания из дерева собственноручно. Для того, чтобы быстро и качественно обработать ствол дерева нужно использовать пилораму. В этой статье мы расскажем о том, как сделать мини пилораму.
