Прежде всего, заказчик должен понимать, что без отрывки шурфов и осмотра конструкций фундаментов обследователи могут сделать выводы о состоянии фундаментов здания только по косвенным признакам. Шурфы необходимы для того чтобы:

• установить тип фундамента, его форму в плане, размеры, глубину заложения, выполненные ранее усиления, а также ростверки (при обследовании свайных фундаментов в каждом шурфе замеряют их диаметр, шаг и среднее количество на 1 м фундамента) и искусственные основания;
• исследовать материал фундамента с определением класса бетона, марки камня и раствора, а иногда и для вскрытия армирования фундамента;
• отобрать пробы грунта и материала фундамента для лабораторных испытаний;
• установить наличие гидроизоляции и выявить ее состояние.

Согласно СП 11-105-97 "Инженерно-геологические изыскания для строительства. Часть I. Общие правила производства работ" шурф - это горная выработка, максимальной глубиной до 20 метров. Однако, отставим официальные определения, поскольку обследование более узконаправленный вид деятельности и имеет свои особенности. В обследовании глубина шурфов в 20 м может встретиться только на уникальных сооружениях и заказчику не следует принимать близко к сердцу представленную картину ужасных разрушений. Средняя глубина шурфа среднего здания для среднего заказчика исходя из нашей практики составляет порядка 2 метров, если отрывать шурфы с неотапливаемой стороны здания, и еще меньше, если отрывать шурф из подвала.
В обследовании зданий шурф представляет собой вертикальную выработку в грунте глубиной ниже подошвы обследуемого фундамента на 0,5 метра, отрываемую рядом со стеной или колонной здания. Размеры шурфа в плане определяются размерами подошвы фундамента, его формой, а также свойствами грунта (при осыпании грунта рабочим обычно легче и выгоднее вырыть шурф большего размера, нежели укреплять его стенки досками). Чаще всего глубина шурфа не более 2 метров, размеры в плане 1,5х1,5 метра снаружи здания, и глубина до 0,8 метров, размер в плане 1х1 м из подвала здания.
Ленточные фундаменты вскрываются непосредственно по отвесной грани стены. Столбчатые фундаменты должны вскрываться одним из следующих трех способов приведенных в Пособии по обследованию строительных конструкций зданий ОАО "ЦНИИПромзданий" (смотри рисунок):

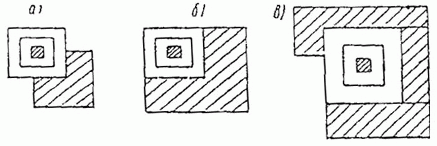

1. Вскрытие «на угол» - применяется при наличии симметричной геометрии фундамента в плане, при плотном размещении оборудования и невозможности его демонтажа; при отсутствии осадочных деформаций, а также при повторном обследовании;
2. Вскрытие «на две стороны» - применяется при наличии недопустимых осадочных деформаций надземной части здания на данном участке; при проектировании значительного увеличения нагрузки на грунты или при несимметричных фундаментах;
3. Вскрытие «по периметру» - применяется при аварийном состоянии участка здания, связанном с просадкой грунтов основания. Вскрытие фундаментов этим способом производится участками длиной не более 1,5 м; вскрывать фундаменты одновременно по всему периметру не допускается.

Количество шурфов зависит от наличия документации, объемно-планировочного и конструктивного решения здания, от состояния здания (наличия осадочных деформаций), от цели обследования. Для примера, согласно МРР 2.2.07-98 "Методика обследования зданий и сооружений при их реконструкции и перепланировке" контрольные шурфы для обследования конструкции, размеров и материала фундаментов устраивают по 2-3 шурфа на здание, шурфы отрывают с наружной или внутренней сторон в зависимости от удобства их вскрытия. В реальности обычно приходится закладывать гораздо больше шурфов, причем при их отрывке иногда один-два шурфа оказываются бесполезными из-за встретившегося препятствия в виде старого фундамента, не указанных нигде коммуникаций, большого валуна или куска бетона. Удивительно часто приходится в небольшом по объему, но неоднократно реконструировавшемся здании, закладывать значительно больше шурфов, чем в огромном цехе с однотипными конструкциями - данный факт иногда сложно обосновать заказчику, но без исчерпывающих данных о конструкции фундаментов анализ работы конструкций здания будет ущербным изначально. Когда имеется проектная, а тем более исполнительная документация на здание, количество шурфов можно сократить при условии что в контрольных шурфах выявлено полное соответствие реальной конструкции фундаментов проекту и при отсутствии в здании осадочных деформаций - увы, иногда бывает, что единственный из нескольких контрольных шурфов выявляет полное несоответствие фундаментов проекту и даже предыдущему обследованию здания (халтурщики есть и среди строителей и среди обследователей), и тогда приходится огорчать заказчика допработами с соответствующими сметами. Также важно для отрывки шурфов иметь техническое задание на обследование от проектировщиков или согласование с ними мест шурфования - ведь проектировщики изначально понимают, какие конструкции в результате проекта будут догружены, а также знают какие места им необходимо проверить при проектировании пристройки. При назначении количества шурфов и мест их расположения обследователи принимают во внимание следующие факторы:

• конструктивная схема здания, количество разнотипных разнонагруженных несущих конструкций, возможность вскрытия одним шурфом нескольких фундаментов - в идеале необходимо иметь информацию о фундаментах всех разных отличающихся конструктивных элементов;
• состояние конструкций здания, отмостки, наличие осадочных деформаций - желательно закладывать шурф возле осадочных трещин, чтобы увидеть состояние фундамента в критичном месте;
• наличие проектной, исполнительной или обследовательской документации;
• наличие технического задания от проектировщиков;
• наличие технического задания от заказчика (заказчик может иметь свои соображения по реконструкции здания, ну и просто может знать, где в здании, по его мнению, проходят существенные осадочные трещины);
• возможность отрывки шурфов снаружи здания без согласования с надзорными органами - согласования займут больше времени, чем работы по обследованию (или долго или дорого), поэтому, увы, там, где это возможно, шурфы чаще всего отрываются без разрешений, то есть незаконно (еще и поэтому шурфы легче отрывать изнутри зданий);
• наличие документации, информации по подземным коммуникациям у эксплуатирующей службы, заказчика, наличие вводов в здание коммуникаций по предварительному осмотру - схема расположения шурфов обязательно согласуется с эксплуатирующей службой или с заказчиком;
• погодные условия, наличие водосточных труб, уклонов - сложно отрывать шурфы и обследовать фундаменты в условиях постоянного подтопления, да и опасно подтоплением подвала (ну и зимой долбить мерзлую землю будет значительно дороже для заказчика);
• условия эксплуатации подвала, конструкция полов и отделка подвала, конструкция отмостки - для сопоставления трудоемкости восстановления конструкций и выполнения земляных работ и работ по вскрытию твердых покрытий;
• минимизация объемов земляных работ - этот фактор один из наименее значимых.

Как видим, для разработки схемы шурфования объекта требуется анализ множества факторов. Более того, после анализа иногда выясняется полная или частичная невозможность отрывки фундамента под ту или иную конструкцию без существенных затрат и неудобств для заказчика (например внутренние стены складов или производств с хрупкой или стерильной продукцией в подвале или на первом этаже). Также очевидно, что разработка программы обследования и коммерческого предложения на его основе без выезда на объект (а это требуют 99% заказчиков уже при первом телефонном разговоре) не более чем условность , а значит, велика вероятность допработ или недостатка информации полученной при обследовании. Исходя из нашей практики, можно сказать, что в среднем обследованном здании отрывается не менее 4-5 шурфов, большинство из подвала, большинство шурфов заложено в углах на стыках стен и колонн. За редким исключением шурфы отрываются вручную, поскольку при наличии любой самой замечательной документации на расположение коммуникаций внутри и снаружи здания по закону Мерфи при отрывке обязательно обнаруживается элемент коммуникаций - еще и поэтому для отрывки шурфов тоже требуется определенная квалификация и опыт у рабочего-шурфовика.

Какие негативные факторы влечет за собой отрывка шурфов для заказчика - об этих неудобствах следует знать заранее:

• шум при вскрытии отмостки, бетонных полов подвала, первого этажа с помощью отбойника, перерезания армирования с помощью болгарки - это не позволяет вести работы снаружи в ночное время, если объект находится вблизи жилых зданий;
• пыль мелких фракций при вскрытии твердых покрытий (отмостки, полов, отделки), пыль при отрывке шурфа;
• влажность при отрывке шурфа изнутри здания, необходимость проветривать помещение подвала;
• вероятность подтопления подвала атмосферными осадками при отрывке шурфов снаружи здания - это не значит, что обязательно затопит (в нашей практике такого пока не происходило), но вероятность подтопления при недолжной укрывке шурфа и отводе воды, а также при сверхнормативных осадках или сильном ветре увеличивается;
• повреждение отмостки при отрывке шурфов снаружи - на длину порядка 1,5-2 метров и на всю ширину отмостка демонтируется (редкое исключение - обход хорошо армированной неширокой отмостки и отрывка шурфа под ней);
• повреждение полов подвала или первого этажа здания и прилегающей непосредственно к шурфу отделки стен;
• повреждение гидроизоляционного слоя фундаментов или полов здания;
• невозможность эксплуатации помещений в месте отрывки шурфов до их полной заделки;
• необходимость восстановления отделочных покрытий, отмостки.

В нашей практике, как правило, мы отрываем шурфы силами своих рабочих, поскольку иногда (несмотря на опыт рабочих) требуется непосредственное руководство инженера, чтобы шурф был пройден до подошвы фундамента (ниже уже действует инженер) и чтобы не был вынут лишний грунт из-под подошвы, что грозит деформациями фундамента, а также для недопущения повреждения конструкции фундамента. Особенно важно присутствие инженера при подтоплении шурфа для быстрого обследования, поскольку последующая открытая откачка воды из шурфа не всегда допустима и чревата дополнительными осадками фундамента в случае вымывания пылеватых частиц грунта из-под подошвы (если таковые имеются). После проходки шурфа инженер проводит обмеры, при необходимости производит вскрытия гидроизоляционного и конструктивного слоев, изымает образцы материалов. Обратная засыпка шурфов обычно производится также нашими силами, с уплотнением грунта ручными трамбовками или проливкой. После засыпки шурфа рекомендуется дать грунту обратной засыпки еще осесть и уплотниться (если снаружи, то дождаться оттаивания земли и промывания грунта осадками), а затем приступать к заделке и восстановлению конструкций отмостки или пола. Восстановление отмостки или пола обычно осуществляется силами заказчика - если это делать силами обследовательской организации, то, как правило, появляется субподрядчик для производства этих строительных работ, и заказчик просто переплачивает. При наличии у заказчика рабочих он вполне может организовать отрывку и засыпку шурфов своими силами - это уменьшит стоимость работ по обследованию.

Рекомендуем заказчику относиться с пониманием и терпением к необходимости отрывки шурфов, поскольку это важный вид работ по обследованию здания. Чем подробнее будет обследовано здание, тем меньше вероятность появления проблем при его реконструкции или эксплуатации. А заделка пола подвала или восстановление отмостки не является большой проблемой. Неудобство, связанное с отрывкой шурфов, обычно длится не более 1-1,5 недель.

Дмитрий Кузнецов,

«Шурфы» - слово, которое изначально ассоциировалось с геологическими раскопками. В дальнейшем оно нашло свое применение в геодезии, археологии, строительстве, в инженерных исследованиях коммуникаций. Какие бывают шурфы? Что это такое? Их устройство и особенности мы рассмотрим подробнее.

Шурф: определение

Этим словом в геологии обозначали вертикальное или наклонное углубление в земле для поиска и разведки полезных ископаемых. Сечение таких устройств бывает круглое (их еще называют дудками), прямоугольное, квадратное. Основная особенность - небольшие параметры от 800 до 4000 мм, глубина – до 40 м. Эти геологические выработки применяются для спуска/подъема людей, груза в шахту/на поверхность. В рыхлых почвах эти устройства требуют фиксации балками для предотвращения осыпания.

Учитывая вышеизложенное, невозможно недооценить шурфы. Значение слова разобрали, следует рассмотреть специфику использования, виды, устройство.

Сферы применения

Выделяют четыре основных направления использования шурфов:

• для детального изучения геологического разреза;
• отбора грунтовых образцов не разрушенного монолита;
• полевых инженерно-геологических исследований;
• гидрогеологических исследований.

Как видно, сфера применения шурфов со временем сильно расширилась.

Исследовательские работы такого плана производят в двух основных направлениях:

• инженерно-геологических;
• специального назначения (используются для оценки состояния фундамента; главная цель - выяснить причину возникших деформаций).

По размерам шурфы разделяют на три группы:

• Мелкие. Глубина залегания – до 3 м. Как правило, такие устройства не требуют фиксации. Часто используются в инженерных исследованиях (около 60 %).
• Средние. Глубина составляет не более 10 м. При их устройстве уже предусматривается система вентиляции. Заглубление производят с помощью буровых установок.
• Глубокие. Параметр залегания – от 10 м. Используются для решения специальных задач.

Устройство шурфов

Для монтажа таких объектов может применяться как ручной способ, так и использование спецтехники.

Основные параметры для шурфов выбираются в зависимости от предполагаемых работ, вида грунта. Рекомендованные габариты:

• Прямоугольное, квадратное сечение: 1000 х 1250 мм, 1000 х 1500 мм, 1500 х 1500 мм, 2000 х 1500 мм. Выбираемый параметр зависит и от глубины устройства: при высоте шурфа 3000 мм - 1250 мм, 10 000 мм - 1500 мм, до 20 000 мм - 2000 мм, свыше 20 000 мм - 4000 мм.
• Круглое сечение: от 700 до 1000 мм. Дудки с углублением до 10 000 мм - диаметр не менее 650 мм, свыше 10 000 мм - от 700 до 1000 мм.

Какие бывают шурфы, что это такое, мы разобрали. Теперь рассмотрим специфику применения в строительстве.

Шурфы специального назначения

Фундамент является основой дома. От его качества и состояния зависит целостность всего строения. Поэтому своевременная оценка - важная составляющая в реставрационных и строительных работах. Шурфы для исследования применяются в следующих случаях:

• Надстройка дополнительного этажа, не учтенного в первоначальном проекте. Оценивается состояние фундамента и возможность добавочной нагрузки на него.
• Техническая переоснастка. В строительстве - замена, модернизация инженерных сетей.
• Капитального ремонта. Оценка обоснованности проведения работ.
• Появление трещин на фасаде здания, перекосов дверных проемов. Такие дефекты говорят о деформации фундамента.
• Недопустимые просадки строения. Этот недостаток может привести к полному разрушению сооружения.
• При планировании закладки нового фундамента вблизи имеющегося. Оценивается возможное негативное влияние одного на другой.

Причины возникновения деформации можно выявить через шурфы.

Значение таких исследований - возможность выявления фактора разрушения фундамента и его устранение. Главными причинами, оказывающими прямое влияние на основание здания, могут быть:

• Атмосферные осадки. Они могут накапливаться и подтачивать основание. Избыток осадков выше среднего может спровоцировать поднятие грунтовых вод, что также оказывает негативное влияние на состояние фундамента.
• Утечка воды из коммуникаций. Параллельно может проводиться исследование их состояния.
• Недочеты по уплотнению основания и обратной засыпки.
• Смещение грунтовых слоев по отношению друг к другу и прочие.

Своевременное выявление причин разрушения фундамента и их устранение могут продлить жизнь строения.

Особенности шурфов в строительстве

Факторы, влияющие на выбор места для исследования:

• наличие явной деформации на определенном участке здания;
• наиболее загруженный фрагмент строения;
• если дом многосекционный, то исследованию подвергается каждая секция;
• при наличии дополнительных опор, их также осматривают;
• при реставрации определяют места, где установлены несущие стены и опоры.

Шурфы углубляют ниже уровня фундамента, чтобы была возможность исследовать состояние основания.

Для ленточного фундамента обследование может производиться и внутри здания, и снаружи. Шурф выкапывается таким образом, чтобы был доступ к основанию.

Для столбчатых фундаментов могут быть три вида исследовательских углублений:

• Двухстороннее. Обнажают две смежные стороны опоры.
• Угловое. Также очищают две стороны основания, но до половины ширины.
• Периметрическое. Применяется в экстренных случаях, когда требуются основательные исследования и самого основания, и прилегающего грунта.

Шурфы в строительстве используются мелкого, изредка среднего углубления.

Виды исследований

Какие варианты исследований помогают производить шурфы? Что это такое? Какое это имеет значение для оценки состояния фундамента?

Чтобы ответить на эти вопросы, рассмотрим перечень исследовательских работ:

• Глубина залегания фундамента. Соответствует ли эта величина весу, высоте строения и грунту.
• Габариты. Соответствие проектной документации.
• Тип и прочностные данные.
• Обнаружение дефектов и причины их возникновения.
• Качество используемых материалов. Выявляется с помощью забора образцов и их исследования в лаборатории.
• Сохранность и качество гидроизоляции.
• Изменение вертикали.
• Состояние основания.
• Наличие усилений.

Такие исследования помогают определить срок службы здания; возможность проведения реставрационных работ, надстройки дополнительного этажа.

Как видно, переоценить важность таких устройств, как шурф, для строительной отрасли сложно.

Негативные последствия применения шурфов

Иногда при устройстве углублений могут возникать следующие последствия:

• шум при разрушении бетонных конструкций;
• грязь и пыль;
• рост показателей влажности;
• подтопление, если не произведена своевременная откачка атмосферных вод;
• нарушение гидроизоляции основания;
• невозможность эксплуатации объектов, подлежащих обследованию;
• затруднение движения вблизи обследуемых участков.

Важно, чтобы все работы производились под руководством профессионалов. Это поможет избежать ряда негативных последствий.

Геодезические исследования и шурфы

Еще на стадии проектирования важным является результат геодезического исследования, которое позволяет определить вид грунта, глубину залегания грунтовых вод, наличие подземных инженерных сетей и прочее. Эти данные помогают определиться с типом фундамента, глубиной его залегания и инженерных сетей, с видом материалов для строительства и многое другое.

Поэтому применение исследования с помощью шурфов на этапе проектирования определяет качество и длительность срока службы будущего строения. «Какие бывают шурфы, что это такое; их устройство и особенности; важность для строительных, геодезических и инженерных работ» - тема актуальная и перспективная. С помощью этих устройств можно продлить жизнь старого строения и увеличить срок службы возводимого здания.

Что такое шурф и скважина

Что такое шурф? Отличие от скважины.

На фазе строительства, непосвященному человеку предстоит услышать много разных терминов и, по нашему опыту, один из таких «непонятных слов» может оказаться «ШУРФ». Давайте разберемся, что же это такое и с чем его не стоит путать.

Что такое шурф и скважина в геологических изысканиях?

Шурфом зовут обычную рукотворную яму, выкопанную вплотную к строению и предназначенную для осмотра фундамента и (или) грунтового основания, а также (редко) для отбора проб грунта при проведении геологических изысканий. Собственно работу по выкопке шурфов называют – шурфованием (шурфовкой) .

В отличие от шурфов, геологические скважины проделываются специальными буровыми установками, и делаются они для проведения геологических изысканий. Пробурить геологические скважины можно не ближе, чем в 1 метре к строению, поэтому они не подходят для осмотра существующего фундамента. Зато позволяют провести качественные геологические исследования.

Теперь ответим на распространенные вопросы по шурфованию.

Какие размеры шурфа в плане обычно бывают?

Размер в плане ямы должен быть такой, чтобы специалисту удобно было в шурфе провести все необходимые работы. В шурфе должно быть удобно присесть на корточки, наклонится для отбора пробы и пр. Если существующие фундаменты мелко-заглублены (заложение фундамента ниже поверхности земли до 50…60 см), то допустимый размер шурфа в плане – около 0,8х0,8 м, если приходится копать глубже, то рационально шурф расширить до размера в плане 1х1 м.

Какая должна быть глубина шурфа?

Глубина шурфа принимается из следующих соображений:

1. Если шурф делается непосредственно возле существующего фундамента, то его делают до подошвы фундамента (там, где фундамент опирается на грунтовое основание). Иногда, для измерения ширины подошвы существующего фундамента шурф выполняют более заглубленным – ниже подошвы фундамента на 10…20 см (Внимание! Заглублять шурф ниже подошвы фундамента можно, только если фундамент имеет удовлетворительное состояние и является достаточно сплоченной, монолитной конструкцией).

2. Если шурф делается перед началом нового строительства, то его выполняют на проектную глубину заложения будущего фундамента.

Необходимо отметить, если шурф делается глубоким в малосвязанных грунтах (например, песчаные грунты), то следует выполнять либо уклоны откосов, либо закреплять грунт деревянными щитами.

В каком месте следует выполнять шурф?

В любом случае перед шурфовкой следует на эту тему проконсультироваться со специалистом, то есть с тем, для кого эти шурфы выполняются. Но в общем можно учесть следующие правила:
при наличии подвала в здании шурфы следует выполнять в подвале (снаружи шурфы будут очень глубокими);
при отсутствии подвальных помещений шурфы можно выполнять как снаружи, так и внутри строения;
при возможности шурфы следует размещать в местах пересечения двух капитальных стен (в этом случае, при использовании одного шурфа, возможно осмотреть фундаменты сразу под двумя стенами);
при новом строительстве шурфы стараются выполнить в непосредственной близости к пятну застройки.

Сколько шурфов выполнять?

Количество шурфов определяет инженер строитель, который выполняет обследование строительных конструкций или специалист-геолог, который проводит инженерно-геологические изыскания.

Надеюсь, теперь Вы разобрались с понятием шурф и стали лучше понимать строителей.

Необходимо правильно заложить почвенный разрез (шурф), от этого зависит удачное взятие требуемых почвенных образцов.

Почвенный шурф в плане имеет прямоугольные очертания размером 0,8 х 1,8 м или 1 х 2 м. Глубина шурфа обычно около 2 м, но может быть и меньшей в зависимости от мощности профиля конкретной почвы. Шурф следует располагать таким образом, чтобы его короткая передняя стенка, по которой должны описывать почву, была наиболее освещенной.

Перед началом работ намечают очертания шурфа.

Затем аккуратно срезают дерн и складывают на расстоянии 2-3 м от шурфа. Шурф роют с отвесными стенками до глубины около 0,8-1,0 м. При этом почвенную массу выбрасывают лишь вдоль одной из продольных стенок шурфа. После достижения указанной глубины делают ступеньку - уступ около 40 см, далее шурф углубляют еще на 50-60 см и делают следующую ступеньку. Обычно в шурфе бывает две-три ступеньки. Почвенную массу выбрасывают вдоль противоположной, длинной стороны шурфа. Схематический вид

Почвенный разрез (шурф)

По окончания заложения разреза необходимо лицевую стенку зачистить ножом, для того, что бы были хорошо видны почвенно-генетические горизонты. К верхней бровке зачищенной стенки булавкой прикрепляют измерительную ленту, которую растягивают вниз для определения мощности отдельных горизонтов.

Свежий разрез тщательно рассматривают, выделяют генетические горизонты и ножом намечают их границы и каждый горизонт описывают. Описание почвенного профиля и его зарисовку, заносят в полевой дневник.

1) гранулометрического (механического) состава почвы без приборов по методу;

2) окраски почвы (цвет);

3) структурности почвы, сложения, корневой системы и ходов землероев, новообразований и включений;

4) полевой влажности почвы;

КАМЕРАЛЬНАЯ ОБРАБОТКА ПОЛЕВЫХ ИССЛЕДОВАНИЙ

Научная обработка материалов, полученных в результате полевой практики, заключается в вычерчивании гипсометрического профиля и написании отчёта.

Гипсометрический профиль вычерчивается на миллиметровой бумаге, при его выполнении следует опираться на полученные ранее данные: схематические чертежи разрезов, факторы почвообразования и др. На первом этапе построения профиля вычерчивают приблизительную топографическую поверхность. Затем отображают на ней почвенные разрезы (в виде вертикальных колонок). На разрезах изображаются соответствующие полевым описаниям горизонты почвы. На полученном схематическом рисунке делают необходимые надписи, проставляют индексы горизонтов, номера разрезов, изображают растительные ассоциации, масштаб и т.д.

В качестве примера приведен комплексный почвенный профиль, заложенный через долину р. Оки в районе г. Тарусы Калужской области

Рис. 4. Почвенный профиль

Этот профиль дает представление о том, как смена состава растительности, типа почвообразующей породы и характера водного режима обусловливает образование почв, существенно различающихся своими свойствами и строением.

ПРИМЕРНЫЙ ПЛАН ОТЧЕТА

Введение.

1 . Природные условия региона исследований

1.1. Геологическое строение и история формирования поверхности. Влияние коренных пород на почвообразование.

1.2. Почвообразующие породы. Влияние различных почвообразующих пород на характер почвообразования.

1.3. Геоморфологическое строение территории. Влияние рельефа на характер почвообразования. Основные формы рельефа.

1.4. Климат. Влияние климата на характер почвообразования. Основные климатические параметры района исследования.

1.5. Растительность. Влияние растительности на характер почвообразования. Основные растительніе сообщества района исследований.

2. Почвы и почвенный покров

2.1. Описание почвенных профилей включающее фографии, бланки описания.

2.2. Детальное описание основного почвенного шурфа

2.3. Чертеж почвенного профиля выбраной формы рельефа (балки, долины реки и т.д.).

Заключение.

Приложения. Полевые книжки.

ОБЩИЕ ТРЕБОВАНИЯ

До начала реконструкции трубопроводов выполняются мероприятия по подготовке строительного производства в объеме, обеспечивающем осуществление всех работ в максимально короткие сроки, включая проведение общей организационно-технической подготовки, подготовку инженерных сетей к реконструкции и оборудования для производства монтажных работ.

Реконструкция каждого объекта допускается только на основе утвержденного проекта и решений по организации строительства и технологии производства работ. Все этапы выполнения работ должны вестись под контролем организации, на которую возложен авторский и технический надзор за проведением работ по реконструкции, и организаций, эксплуатирующих смежные коммуникации.

До начала выполнения земляных работ должно быть обеспечено устройство подъездных путей (установка дополнительных дорожных указателей и т.д.), а также проведены мероприятия по обеспечению пожаро- и взрывобезопасности на протяжении всего срока проведения работ.

Организация, выполняющая строительно-монтажные, в том числе земляные работы, должна иметь план инженерных сетей с указанием участков, не подлежащих восстановлению, и мест присоединения этих участков к реконструируемому трубопроводу, а также чертежи на отрываемые котлованы или траншеи с указанием точных размеров и проходящих рядом с ними подземных инженерных сооружений и коммуникаций с привязкой их к постоянным ориентирам.

До начала производства работ монтажной организации необходимо получить разрешение, которое выдается местной администрацией.

Определение трассы реконструируемого трубопровода производится эксплуатирующей организацией с уведомлением организаций, эксплуатирующих соседние подземные коммуникации. На трассе в натуре отмечаются контуры намечаемой к вскрытию траншеи.

До начала вскрытия дорожных покрытий и разработки котлованов, траншей и приямков необходимо выполнить следующие мероприятия: оградить по всему периметру места проведения работ инвентарными щитами или металлической сеткой с указанием организации, проводящей работы, и телефонами ответственного производителя работ; при производстве работ на проезжей части выставить предупредительные знаки, освещаемые в ночное время, на расстоянии 5 м со стороны движения транспорта; с наступлением темноты установить на ограждении с лобовой стороны на высоте 1,5 м сигнальный красный свет, а место работ осветить прожекторами или переносными лампами.

Ширина участков ограждения назначается в зависимости от местных условий. Длина ограждений устанавливается проектом производства работ. Вскрытие дорожных покрытий и разработку траншей следует проводить в соответствии с проектом производства работ.

При наличии в местах рытья котлована или траншеи электрокабелей, кабелей связи и других подземных коммуникаций выемку грунта производят с предварительным извещением и в присутствии представителей организаций, их эксплуатирующих, с соблюдением мер, исключающих возможность повреждений. Кабели в пределах перенесения после вскрытия траншеи должны заключаться в защитные футляры из пластмассовых или деревянных лотков, коробов или труб, подвешиваемых при необходимости к балке.

В случае обнаружения любых подземных коммуникаций или сооружений, не указанных в проектной документации, работы следует остановить, на место работы вызвать автора проекта и представителей организаций, эксплуатирующих смежные коммуникации, для определения принадлежности этих сооружений и принять меры по их сохранности или ликвидации и внесению изменений в исполнительную документацию.

Перед отключением теплоносителя, воды или газа в реконструируемом трубопроводе обеспечивают потребителей, питающихся от отключаемого участка сети, с помощью байпаса.

ПОДГОТОВИТЕЛЬНЫЕ И ВСПОМОГАТЕЛЬНЫЕ РАБОТЫ

К подготовительным и вспомогательным работам, связанным с разработкой котлованов и траншей, относятся: разбивка трасс существующих трубопроводов, обеспечение их устойчивости, водоотлив и понижение уровня грунтовых вод, вскрытие дорожных покрытий (при необходимости).

На реконструкцию трубопроводов, связанную с разрытием траншей и котлованов в городах и поселках, разрешение выдает административная инспекция. Такое разрешение называется ордером, и получают его специалист строительно-монтажной организации, производитель работ или начальник участка, имеющие право производства работ, которые подписывают ордер и несут полную ответственность за строительство на отведенном участке. Ответственный специалист, на имя которого выписан ордер, в своей работе должен соблюдать "Правила производства работ по прокладке и переустройству подземных сооружений".

До начала земляных работ руководитель строительно-монтажной организации обязан не позднее чем за сутки до начала работ вызвать на трассу представителей организаций, указанных в ордере, установить совместно с ними точное расположение подземных сооружений и провести до начала работ соответствующий инструктаж с работниками, участвующими в строительстве. При пересечении реконструируемых инженерных сетей с действующими подземными коммуникациями места, где эти сооружения подвергаются опасности обрушения, обозначают соответствующими знаками. Если разработка грунта предусматривается в непосредственной близости от фундаментов существующих зданий, сооружений и коммуникаций, необходимо предусмотреть меры против осадки этих сооружений.

Для определения места нахождения и вскрытия подземного сооружения делается шурф-вскрытие шириной 0,7 м, длиной 1-2 м и глубиной, указанной в схеме-уведомлении. Поиск ведут в присутствии ответственного за строительство лица и представителя эксплуатационной организации.

Подземные коммуникации следует вскрывать до проектных отметок трубопровода. Шурф крепят стандартными щитами, а обнаруженные подземные коммуникации и кабели заключают в деревянные короба из досок толщиной 3-5 см и с помощью скруток проволоки подвешивают к деревянному или металлическому лежню, проложенному поперек траншеи. Концы лежня заводят за бровки траншеи не менее чем на 50 см. Если встречаются действующие подземные коммуникации или другие сооружения, не обозначенные в проекте, земляные работы прекращают до выяснения их принадлежности. Подвеска коммуникаций и оборудования показана на рис.1.

Рис.1. Подвеска пересекающих траншею коммуникаций:

А - одного или нескольких кабелей; б - кабельной канализации; в - трубопроводов; 1 -укладываемый трубопровод; 2 - короб из досок или щитов; 3 - подвески-скрутки; 4 - бревно или брус; 5 - кабель; В*- асбестоцементные трубы кабельной канализации; 7 - подкладки; 8 - перекладины; 9 - двутавровая балка; 10 - подвеска из круглой стали; 11 - пересекающий траншею трубопровод

________________
* Нумерация соответствует оригиналу. - Примечание изготовителя базы данных.


Примечание. Размеры сечений даны увеличенными для удобства чтения.


Контрольное шурфование обеспечивает сохранность действующих коммуникаций и позволяет максимально использовать технику и оборудование вблизи подземных коммуникаций. Коммуникации вскрывают с помощью лопат, без применения ударных инструментов и только под надзором эксплуатационной организации. Места вскрытия ограждают знаками, указывающими назначение вскрытых коммуникаций, и освещают в ночное время. В зимних условиях принимают меры, предохраняющие вскрытые коммуникации от замерзания.

Плодородный слой почвы до начала основных земляных работ должен быть снят в соответствии с ППР и уложен в отвалы, чтобы использовать его в последующем для рекультивации нарушенных земель, а также для благоустройства площадок. Плодородный слой почвы следует снимать, как правило, в талом состоянии. Снятие плодородного слоя почвы в зимних условиях допускается производить лишь при наличии основания в ПОС и согласования с землепользователем. При снятии, складировании и хранении плодородного слоя почвы должны приниматься меры, исключающие ухудшение его качеств, смешивание с подстилающими породами, загрязнение жидкостями или материалами.

Рекультивация земельных участков должна производиться в ходе строительных работ или не позднее чем в течение года после завершения строительных работ, в период, когда почва находится в незамерзшем состоянии. Все виды выемок грунта до начала производства основных земляных работ должны быть ограждены от стока поверхностных вод с помощью постоянных или временных устройств.

ВОДООТВОД, ВОДООТЛИВ И ПОНИЖЕНИЕ УРОВНЯ ГРУНТОВЫХ ВОД

Для временного водоотвода следует использовать специально сооружаемые оградительные обволования и канавы. Все водоотводные устройства, а также короба и желоба в период строительства должны содержаться строительной организацией в исправном и чистом состоянии, чтобы избежать попадания вод в траншею.
