Для работы шуруповерта необходим блок питания на 18 В. Данные устройства работают от сети 220 В. Основным элементом блоков считается преобразователь. На сегодняшний день существует множество модификаций, которые отличаются по параметрам и конструктивным элементам. Как сделать блок питания на шуруповерт 18В своими руками? Для этого рекомендуется рассмотреть конкретные схемы сборки.
Модели с индикацией
Блок питания на шуруповерт 18В для работы от сети с индикаций можно сделать на базе проводного преобразователя. Проводимость у элемента обязана составлять 4,5 мк. Конденсаторы используются на 5 пФ. Большинством специалистов резисторы устанавливаются с однополюсными выпрямителями. Для стабилизации процесса преобразования применяются компараторы.
Универсальные блоки
Сделать универсальный блок питания на шуруповерт 18В своими руками довольно просто. В первую очередь рекомендуется заготовить выходной конденсатор на 5 пФ. Дополнительно потребуется один резистор. Преобразователи для блоков применяются отрицательной направленности. Они могут использоваться в цепи постоянного тока и хорошо подходят для сети 220 В. Специалисты советуют компараторы устанавливать с лучевыми переходниками. Они хорошо устойчивы к импульсным помехам. Также надо отметить, что фильтры для конденсатора подбираются с электродным триггером. В конце работы блок проверяется на сопротивление. При правильной сборке модификация должна выдавать не более 40 Ом.
Схема с двухполюсным резистором
Как сделать блок питания на шуруповерт 18В для работы от сети? Устройства с двухполюсным резистором можно собрать на базе переходного контроллера. Преобразователь стандартно используется с фильтром. Показатель сопротивления элемента должен составлять не более 40 Ом.
Также надо отметить, что при сборке блока используются только канальные фильтры, которые устанавливаются рядом с преобразователем. При замыкании цепи в первую очередь проверяется обкладка. Для повышения параметра перегрузки устройства используются триггеры.
Устройство с трехполюсным резистором
Модификацию с двухполюсным резистором можно сложить на базе операционного преобразователя. Как правило, применяются модификации на 220 В. В начале сборки подбирается триггер. Фильтры для него устанавливаются канального типа. Также надо отметить, что проводимость резистора в блоке не должна превышать 4,5 мк. Сопротивление на выходе преобразователя в среднем равняется 40 Ом. Указанные модификации хороши тем, что они не боятся импульсных помех от сети 220 В. Дополнительно важно помнить, что устройства разрешается использовать с шуруповертами разных торговых марок. Если рассматривать блоки на проводных компараторах, то выпрямители используются только на две обкладки. Дополнительно учитывается проводимость непосредственно компаратора.
Импульсные модификации
Импульсный блок питания для шуруповерта 18В своими руками собирается с интегральными преобразователями. Компараторы для устройств используются на две или три обкладки. Большинство моделей делаются с низкоомными выпрямителями. Показатель перегрузки элементов стартует от 10 А.
Некоторые модификации складываются с канальными фильтрами. Также среди самодельных модификаций часто встречаются модели на приводных преобразователях. У них высокий показатель проводимости. Для них подходят конденсаторы только на 4 пФ. При этом фильтры применяются с лучевыми переходниками. Специалисты говорят, что модели способны работать с шуруповертами на 18 В.
с усилителем
Модификации с усилителями встречаются часто. Собрать блок питания для шуруповерта 18В своими руками можно, используя проводной преобразователь. Также потребуется контакторный триггер. Начинать установку следует с пайки транзисторов. Они используются разной емкости, а проводимость элементов стартует от 4,5 мк. Большинство экспертов рекомендуют фильтры применять канального типа. Они хорошо справляются с импульсными помехами. Также надо отметить, что для сборки потребуется один переходник под преобразователь. Непосредственно выпрямитель устанавливается на две обкладки. В конце работы тестируется сопротивление на блоке. Указанный параметр в среднем составляет 45 Ом.
Устройства на стабилитроне
На стабилитроне 18В своими руками собирается с контактными преобразователями. Выпрямители разрешается использовать с электродными переходниками. При этом проводимость у них обязана составлять не более 5,5 мк. Контроллеры часто встречаются на три обкладки.
Фильтры для них подходят канального типа. Также есть сборки с простым инверторным преобразователем. Они выделяются стабильной частотой, но не могут использоваться в сети переменного тока. На выходе преобразователя устанавливается изолятор. Компаратор для модификации потребуется с дуплексным фильтром.
Модель с одним фильтром
Как сделать блок питания на шуруповерт 18В самостоятельно? Собрать модель с одним фильтром довольно просто. Начинать работу стоит с подбора качественного преобразователя. Далее, чтобы сделать блок питания для шуруповерта 18В своими руками, устанавливается триггер на три контакта. При этом фильтр монтируется за преобразователем. Стабилизатор подходит только низкоомного типа, а приводимость у него обязана составлять не более 4,5 мк. После установки фильтра сразу проверяется сопротивление на блоке. Указанный параметр в среднем составляет 55 Ом. Триоды для устройства подходят однонаправленного типа.
Модификации без стабилизаторов
Существует множество самодельных устройств без стабилизаторов. Проводимость у блоков данного типа составляет около 4,4 мк. Преобразователи в данном случае подвержены импульсным нагрузкам от сети 220 В. Также надо помнить, что устройства сильно перегружаются от волновых помех. Если рассматривать модификации на дипольных триггерах, то у них имеется только один переходник. Дополнительно стоит отметить, что фильтр устанавливается за преобразователем. Обкладка под него припаивается на выходе. Специалисты говорят о том, что тиристор можно использовать низкой проводимости. Однако сопротивление в цепи не должно опускаться ниже уровня 45 Ом.
Если рассматривать устройства на проводных конденсаторах, то для моделей подбираются конденсаторы на 3,3 пФ. Устанавливаются они только с канальными фильтрами, а проводимость у блоков данного типа равняется примерно 50 Ом. Для того чтобы самостоятельно собрать устройства, используются контактные выпрямители на диодах. Коэффициент проводимости у них в среднем составляет 5,5 мк.
Очень многие любители мастерить сейчас пользуются аккумуляторными дрелями-шуруповертами. Инструмент действительно очень полезный, так как ускоряет и упрощает работу по завинчиванию шурупов, болтов и не связывает вас с электросетью. В то же время, емкости
стандартного аккумулятора явно не достаточно Очень жаль что нет в продаже каких-то сетевых блоков питания для шуруповертов (я имею в виду именно блоки питания, способный крутить мотор, а не зарядное устройство).
Я это понял когда решил заменить в квартире старый деревянный пол новым Начитавшись интернета решил крепить доски не гвоздями, а шурупами, так как. судя по прочитанному материалу, это должно положительно сказаться на уменьшении скрипа пола, плюс всегда можно заскрипевшую доску «подкрутить». Приступил к работе, и тут выяснилось что одного 12-вольтового аккумулятора шурупорверта едва хватает на прикручивание 4-5 досок (доски длиной 4 метра, лаги через 30-40 см, таким образом на 40-50 шурупов). Затем наступает длительная пауза на зарядку. Даже наличие запасного аккумулятора не помогает, потому что разрядка происходит за 15-20 минут такой работы, а на зарядку требуется несколько часов. Работать же от своего зарядного устройства шуруповерт не может из-за недостаточного тока на его выходе. Тогда я нашел выход из положения запитав шуруповерт от большущего старого лабораторного источника питания. Но это не дело, так как лабораторный источник слишком тяжел и громоздок, и потому появилось желание сделать компактный сетевой блок питания для шуруповерта.
Стал изучить содержимое своей кладовки на предмет поиска подходящей основы для блока питания. Сначала обратил взор на блоки МП-1 и МП-3 от старых телевизоров, блок питания от неисправного принтера «HP», а потом попался на глаза«электронный трансформатор» для низковольтных галогеновых светильников. Измеренный ток потребления шуруповертом на максимальной нагрузке (муфту на «14» и держим руками патрон так чтобы муфта прищелкивалась) оказался равен 7-8А.
Таким образом, мощность источника должна быть где-то около 100 W. «Электронный трансформатор» был именно такой мощности (плохо что без существенного запаса). Хочу напомнить что «электронный трансформатор» для галогеновых ламп представляет собой простой импульсный источник питания, на выходе которого есть переменное напряжение частотой в несколько десятков кГц. модулированное напряжением сети частотой 50 Гц. Для питания ламп это возможно и подходит, но не для питания электромотора постоянного тока с регулятором мощности, что собственно и представляет собой шуруповерт с электротехничес-кой точки зрения.
[b]На рисунке 1 показана срисованная с платы схема «электронного трансформатора» марки «Tachiba» (судя по всему, китайская подделка под «Toshiba»). Недостатки схемы лежат на поверхности. - нет сглаживающего конденсатора после сетевого выпрямителя (потому и модуляция частотой 50 Гц) и нет выходного выпрямителя с накопительным конденсатором большой емкости.
На рисунке 2
показана доработанная схема. Лампа Н1 нужна как нагрузка при работе блока на холостом ходу, необходимая для его запуска. Но для неё нашлось и практическое применение Лампа помещена в металлическую трубку и примотана изолентой к корпусу шуруповерта, так что получился весьма полезный фонарик. В отличие от встроенной светодиодной подсветки, которая есть в шуруповерте, он более удобен так как и светит ярче и световое пятно шире и, что самое важное, светит все время, а не только когда работает электромотор. Конструктивно все сделано довольно компактно.
Но пришлось пожертвовать одним из аккумуляторных блоков (в комплекте шуруповерта их два). Все аккумуляторы из блока вынуты, оставлен пустой корпус с контактами.
Затем, в этом корпусе при помощи клея «жидкие гвозди» закреплена плата электронного трансформатора, выходной диодный мост и дополнительные конденсаторы. Плата очень компактная (55x35 мм), а конденсаторы импортные малогабаритные, поэтому все поместилось без проблем. Осталось в корпусе просверлить дырку для сетевого шнура с вилкой. Теперь, обычно работаю с сетевым блоком, но если нужна автономная работа снимаю его и пристегиваю аккумуляторный.
Знакомый попросил собрать внешний блок питания для шурупоповёрта. Вместе с шуруповёртом (рис.1 ) принес трансформатор питания от старого советского выжигателя-гравёра «Орнамент-1» (рис.2) – посмотреть, нельзя ли его использовать?
Сначала, конечно, разобрали аккумуляторный отсек, посмотрели на «банки» (рис.3 и рис.4 ). Проверили зарядным устройством на работоспособность каждую «банку» несколькими циклами заряда-разряда – из 10 штук только 1 хорошая и 3 более-менее нормальные, а остальные совсем «сдохли». Значит, точно придётся делать внешний блок питания.
Чтобы собирать блок питания, надо знать какой ток потребляет шуруповёрт при работе. Подключив его к лабораторному источнику, узнаём, что двигатель начинает вращаться при 3,5 В, а при 5-6 В появляется приличная мощность на валу. Если нажать пусковую кнопку при подаче на него 12 В, срабатывает защита у блока питания – значит, ток потребления превышает 4 А (защита настроена на это значение). Если шуруповёрт запустить на низком напряжении, а потом его повысить до 12 В – работает нормально, ток потребления около 2 А, но в тот момент, когда вкручиваемый шуруп входит наполовину в доску, защита у блока питания опять срабатывает.
Чтобы посмотреть полную картину потребляемых токов, шуруповёрт подключили к автомобильному аккумулятору, поставив в разрыв плюсового провода резистор сопротивлением 0,1 Ом (рис.5 ). Напряжение падения с него подавали в компьютерную , для просмотра использовали программу . Получившийся график показан на рисунке 6 .
Первый импульс слева – пусковой при включении. Видно, что максимальное значение достигает 1,8 В и это говорит о протекающем токе 18 А (I=U/R). Затем, по мере набора двигателем оборотов, ток падает до 2 А. В средине второй секунды головка шуруповёрта зажимается рукой до срабатывания «трещётки» - ток в это время возрастает примерно до 17 А, затем падает до 10-11 А. В конце 3-ей секунды пусковая кнопка отпущена. Получается, что для работы шуруповёрта требуется блок питания с возможностью отдавать мощность 200 Вт и ток до 20 А. Но, учитывая, что на аккумуляторном отсеке написано, что он на 1,3 А/ч (рис.7 ), то, скорее всего, всё не так плохо, как кажется на первый взгляд.
Вскрываем блок питания выжигателя, меряем выходные напряжения. Максимальное – около 8,2 В. Мало, конечно. Учитывая падение напряжения на диодах выпрямителя, выходное напряжение на фильтрующем конденсаторе будет около 10-11 В. Но деваться некуда, пробуем собрать схему по рисунку 8 . Диоды использованы марки КД2998В (Imax=30 А, Umax=25 В). Крепление диодов VD1-VD4 выполнено навесным монтажом на лепестках контактных гнёзд выжигателя (рис.9 и рис.10 ). В качестве конденсатора большой ёмкости использовано параллельное включение 19-ти штук меньшей ёмкости. Вся «батарея» обмотана малярным скотчем и конденсаторы подобраны таких размеров, чтобы вся связка с лёгким усилием входила в аккумуляторный отсек шуруповёрта (рис.11 и рис.12 ).
В выжигателе очень неудобно стоит предохранительная колодка, поэтому она была убрана, а предохранитель подпаян «напрямую» между одним из проводов 220 В и выводом помехоподавляющего конденсатора С1 (рис.13 ). При закрывании корпуса сетевой провод туго обжимается проходным резиновым кольцом и это не позволяет проводу болтается внутри при изгибании его снаружи.
Проверка работоспособности шурупововёрта показала, что всё работает нормально, трансформатор после получасового сверления и закручивания саморезов нагревается примерно до 50 градусов по Цельсию, диоды нагреваются до такой же температуры и в радиаторах не нуждаются. Шуруповёрт с таким блоком питания имеет меньшую мощность в сравнении с запиткой его от автомобильного аккумулятора, но это понятно – напряжение на конденсаторах не превышает 10,1 В, а во время увеличения нагрузки на валу ещё дополнительно уменьшается. Кстати, прилично «теряется» на питающем проводе длиной около 2 метров, даже применяя его сечением 1,77 кв.мм. Для проверки падения на проводе была собрана схема по рисунку 14 , в ней контролировалось напряжение на конденсаторах и напряжение падения на одном проводнике питающего провода. Результаты в виде графиков при разных нагрузках показаны на рисунке 15 . Здесь в левом канале – напряжение на конденсаторах, в правом – падение на «минусовом» проводе, идущем от выпрямительного моста к конденсаторам. Видно, что во время остановки головки шуруповёрта рукой, напряжение питания просаживается до уровней ниже 5 В. На шнуре питания при этом падает примерно 2,5 В (2 раза по 1,25 В), ток носит импульсный характер и связан с работой выпрямительного моста (рис.16 ). Замена шнура питания на другой, с сечением около 3 кв.мм привела к повышению нагрева диодов и трансформатора, поэтому вернули назад старый провод.
Посмотрели ток в цепи между конденсаторами и самим шуруповёртом, собрав схему по рисунку 17 . Получившийся график – на рисунке 18 , «лохматость» - это пульсации 100 Гц (то же, что и на предыдущих двух рисунках). Видно, что пусковой импульс превышает значение 20 А – скорее всего, это связано с меньшим внутренним сопротивлением источника питания за счёт использования параллельного включения конденсаторов.
В конце замеров посмотрели ток через диодный мост, включив между ним и одним из выводов вторичной обмотки резистор 0,1 Ом. График на рис.19 показывает, что при торможении двигателя ток достигает значения 20 А. На рис.20 – растянутый по времени участок с максимальными токами.
В результате, пока решили поработать с шуруповёртом с описанным блоком питания, если же будет "не хватать мощности", то придётся искать более мощный трансформатор и ставить диоды на радиаторы или менять на другие.
И, конечно же, не стоит воспринимать этот текст как догму - абсолютно нет никаких препятствий для изготовления БП по любой другой схеме. Например, трансформатор можно заменить на ТС-180, ТСА-270, или можно попробовать запитать шуруповёрт от компьютерного импульсного БП, но, скорее всего, понадобится проверка возможности отдачи цепи +12 В тока 25-30 А...
Андрей Гольцов, г. Искитим
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| Рисунок №8 | |||||||
| VD1-VD4 | Диод | КД2998В | 4 | В блокнот | |||
| C1 | Конденсатор | 1.0 мкФ | 1 | 400 В | В блокнот | ||
| C2 | Конденсатор | 0.47 мкФ | 1 | 160 В | В блокнот | ||
| C3 | Конденсатор электролитический | 2200 мкФ | 15 | 16 В | |||
Шуроповерт считается незаменимым аппаратом для специалистов, работающих им постоянно и для любителя, выполняющего отдельные виды работ. Этот инструмент стал лучшей альтернативой для отвертки, которая очень медленно справляется со своими обязанностями. С шуруповертом: «Вжик, вжик – и все готово!»
Однако со временем бодрые возгласы инструмента ослабевают, и он работает хуже, чем прежде. Зарядка показывает, что все в порядке, а работа замедляется, ухудшается. Это указывает на то, что износился блок питания. Его можно заменить, купив новый. Но это – самый лёгкий и дорогостоящий вариант. Мы выбираем другой путь! Попробуем поменять свою промышленную аккумуляторную батарею на другой блок питания.
Конструкция прибора по выкручиванию и закручиванию шурупов
Перед началом переделки нужно ознакомиться с конструкцией шуруповёрта. Он состоит из:
- корпуса;
- аккумуляторной батареи с диапазоном питающих напряжений для марок инструмента от 12 до 18 вольт;
- двигателя постоянного тока;
- кнопки запуска;
- регулятора усилий;
- регулятора оборотов вращения с реверсом;
- планетарного или обычного редуктора;
- рукоятки изменений направления движения.

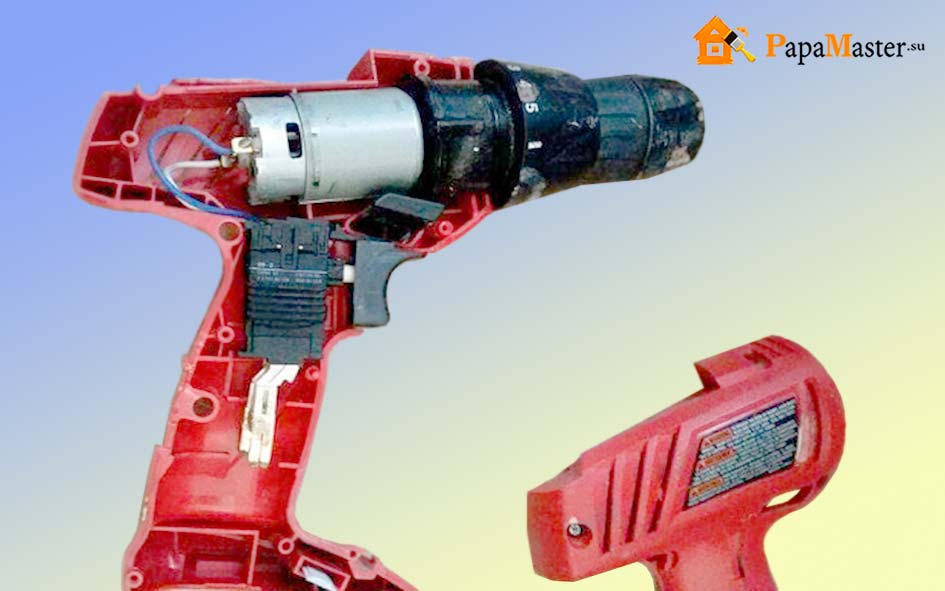

На фото 1 представлена конструкция шуроповерта.
Процесс подготовки
Попытаемся изготовить блоки питания для шуруповерта 12в и 18в своими руками. Перед началом работ надо ознакомиться с теми показателями мощности и напряжения питания, которые представлены в документации оригинала или на корпусе. Затем нужно определиться с использованием подходящего сетевого блока питания по размерам. В старом устройстве нужно вынуть все содержимое, измерить размеры внутренней части.
Фото 1 — Конструкция прибора
Фото 2 -Замена блоков питания для шуруповерта 12в и 18в своими руками. Этапы 1-4
Фото 3 — Этапы работ 5-8
Фото 4 — Этапы работ 6-9
Действия при замене блока питания для шуруповерта 12в и 18в своими руками
Найти подходящий источник питания можно на рынке или у кого-то из знакомых. При выборе обращают внимание на его надежность, легкость, габариты. Для этого подойдет:
- батарея питания от ноутбука или другой спецтехники;
- зарядка для автомобильных аккумуляторов;
- БП от старого компьютера;
- самодельный БП.
Сначала надо проверить его работоспособность, а затем разобрать. Корпус, скрученный шурупами, легко демонтируется. Склеенный корпус разбирают, простучав по шву молотком. В этом случае может понадобиться тоненький ножик. Его ставят острой стороной на рубец и с аккуратностью стучат по нему тяжелым предметом.
Следующим этапом является отделение шнуров и выводов от электровилки. Сделать это проще всего электропаяльником. Туда, где были спрятаны внутренности прибора для выкручивания и закручивания шурупов, помещают внутренности с новой батареи. Провод для работы от электросети выводится через отверстие и припаивается к блоку питания при условии соблюдения правил полярности. Провода изолируют. Затем корпус собирается, а переделанный инструмент проверяют на деле.
После переделки, изменились характеристики устройства. Работа от электросети не дает мгновенного достижения максимальности крутящего момента. В связи с тем, что увеличивается мощность прибора, шуроповерт быстрее нагревается. Потому при работе с этим инструментом следует делать перерывы каждые 15-20 минут. Не стоит забывать также о качественной изоляции и заземлении. Благодаря своим действиям, вы получили инструмент, исправно работающий от батареи и от электричества (в случае с ноутбуком) или только от электроэнергии.
Фото 5 — Шуруповерт после ремонта

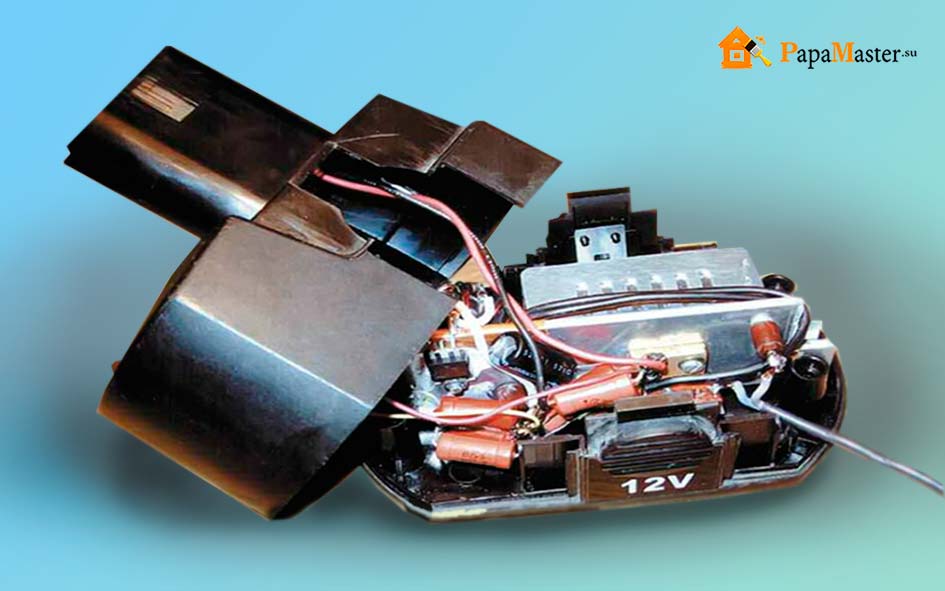

Фото 6 — Блок питания 12 В
Преимущества
Замена блока питания для шуруповерта 12в и 18в своими руками сэкономит ваши деньги и принесет удовлетворение от полученного результата. Правда, не всегда можно пользоваться этим инструментом без электрической розетки. Во всем остальном – только положительные моменты.
Вывод
Вместо того, чтобы платить большие деньги за замену аккумуляторной батареи для шуроповерта, можно обойтись заменой БП от приборов, бывших в употреблении. С этим заданием может справиться почти каждый мужчина-любитель. Так что, уважаемые мастера, ищите выгодный вариант!
Современные электроинструменты популярны тем, что во время работы позволяют не привязываться к электросети, что расширяет возможности их эксплуатации, даже в полевых условиях. Наличие аккумуляторной батереи значительно ограничивает длительность активной работы, поэтому шуруповерты и дрели требуют постоянного доступа к источнику питания. К сожалению, у современных инструментов (чаще китайского производства) питающая батарея обладает небольшой надежностью и часто быстро выходит из строя, поэтому народным умельцам приходится обходиться подручными материалами, чтобы не только собрать импульсный блок питания, но и сэкономить на этом средства.
Примером подобного хэнд-мэйда является импульсный блок питания (ИБП) для аккумуляторного шуруповерта на 18 В, собранный из элементов неработающей энергосберегающей лампы, которая может принести пользу даже после своей «смерти».
Строение и принцип работы энергосберегающей лампы
Строение энергосберегающей лампы
Чтобы понять, чем может быть полезна энергосберегающая лампа, рассмотрим ее строение.
Конструкция лампы состоит из следующих составных частей:
- Герметичной стеклянной трубки (колбы), внутри покрытой люминофорным составом. Колба заполнена инертным газом (аргоном) и парами ртути.
- Пластикового корпуса, изготовленного из негорючего материала.
- Небольшой электронной платы (электронным балластом) с пускорегулирующим аппаратом (ПРА), который отвечает за запуск и исключает мерцание прибора. ПРА современных приборов оснащен фильтром, защищающим лампу от сетевых помех.
- Предохранитель, защищающий компоненты платы от скачков напряжения, которые могут вызвать возгорание прибора.
- Корпуса – в нем «упакованы» ПРА, предохранитель и соединительные провода. На корпусе размещают маркировку, которая содержит информацию о напряжении, мощности и цветовой температуре.
- Цоколя, обеспечивающего контакт лампы с электропитанием (самые распространенные цоколи – Е14, Е27, GU10, G5.3).
К колбе лампы подсоединены две спирали (электрода), которые под действием тока раскаляются и испускают со своей поверхности электроны. В результате взаимодействия электронов с парами ртути в колбе возникает тлеющий заряд, «рождающий» УФ-излучение. Воздействуя на люминофор, ультрафиолет «заставляет» лампу светиться. Цветовая температура «экономки» определяется химическим составом люминофора.
Виды поломок энергосберегающих ламп
Энергосберегающая лампа может выйти из строя в двух случаях:
- разбилась колба лампы;
- вышел из строя электронный балласт (ЭБ) (преобразователь напряжения высокой частоты), отвечающий за преобразование переменного тока в постоянный, постепенный нагрев электродов и предотвращающий мерцание прибора во время включения.
При разрушении колбы, лампу можно просто выбросить, а при поломке электронного балласта – отремонтировать или использовать для своих целей, например, использовать для изготовления ИБП, добавив в схему разделительный трансформатор и выпрямитель.
Комплектация электронного балласта энергосберегающей лампы
Большинство ЭБ ламп являются высокочастотными преобразователями напряжения, собранными на полупроводниковых триодах (транзисторах).
Более дорогие приборы укомплектованы сложной схемой ЭБ, соответственно, более дешевые – упрощенной.
Электронный балласт «укомплектован» следующими электрическими элементами:
- биполярным транзистором, работающем на напряжениях до 700 В и токах до 4А;
- защитными диодами (в основном, это элементы типа D4126L или аналогичные им);
- импульсным трансформатором;
- дросселем;
- двунаправленным динистором, аналогичным сдвоенному КН102;
- конденсатором 10/50В
- некоторые схемы ЭБ комплектуют полевыми транзисторами.
На рисунке ниже приведен состав электронного балласта лампы с функциональным описанием каждого элемента.
Функциональное описание
Некоторые схемы ЭБ энергосберегающих ламп позволяют практически полностью заменить схему самодельного импульсного источника, дополнив ее несколькими элементами и внеся небольшие изменения.
Отдельные схемы преобразователей работают на электролитических конденсаторах или содержат специализированную микросхему. Такие схемы ЭБ лучше не использовать, ведь именно они часто являются источниками отказов многих электронных устройств.
Что общего между электрическими схемами «экономок» и ИБП?
Ниже приведена одна из распространенных электрических схем лампы, дополненная перемычкой А-А’, заменяющей отсутствующие детали и лампу, импульсным трансформатором и выпрямителем. Элементы схемы, выделенные красным, можно удалить.
Электрическая схема «экономки» на 25 Вт
В результате некоторых изменений и необходимых дополнений, как видно из схемы приведенной ниже, можно собрать импульсный блок питания, где красным цветом выделены добавленные элементы.
Конечная электрическая схема ИБП
Каких параметров мощности БП можно добиться от энергосберегающей лампы?
«Вторую» жизнь «экономки» часто используют современные радиолюбители. Ведь для их хэнд-мэйдов часто требуется силовой трансформатор, с наличием которого возникают определенные трудности, начиная его покупкой и заканчивая расходом большого количества провода для обмотки и габаритными размерами конечного изделия. Поэтому народные умельцы приловчились заменять трансформатор на импульсный блок питания. Тем более, если для этих целей использовать электронный балласт неисправного осветительного прибора, это существенно сэкономит средства, особенно для трансформатора мощностью более 100 Вт.
Маломощный импульсный блок питания можно соорудить путем вторичной обмотки каркаса уже имеющейся катушки индуктивности. Чтобы получить блок питания более высокой мощности, потребуется дополнительный трансформатор. Импульсный блок питания на 100 Вт м более можно изготовить на базе ЭБ ламп мощностью 20-30 Вт, схему которых придется немного изменить, дополнив ее выпрямляющим диодным мостом VD1-VD4 и изменив в сторону увеличения сечение обмотки дросселя L0.
Самодельный трансформаторный БП
Если не удастся повысить коэффициент усиления транзисторов, придется увеличить ток их базы, изменив номиналы резисторов R5-R6 на меньшие. Кроме этого, придется увеличить параметры мощности резисторов базовой и эмиттерной цепи.
При малой частоте генерации, придется заменить конденсаторы C4, C6 на элементы с большей емкостью.
Самодельный блок питания
Блок питания
Маломощный импульсный блок питания с параметрами мощности 3,7-20 Вт не требует использования импульсного трансформатора. Для этого будет достаточно увеличить количество витков магнитопровода на уже имеющемся дросселе. Новую обмотку можно намотать поверх старой. Для этого рекомендуют использовать провод МГТФ с фторопластовой изоляцией, которая заполнит просвет магнитопровода, что не потребует большого количества материала и обеспечит необходимую мощность устройства.
Чтобы повысить мощность ИБП, придется использовать трансформатор, который также можно соорудить на основе уже имеющегося дросселя ЭБ. Только для этого рекомендуют использовать лакированный обмоточный медный провод, предварительно намотав на родную дроссельную обмотку защитную пленку во избежание пробоя. Оптимальное количество витков вторичной обмотки обычно подбирают опытным путем.
Как подключить новый ИБП к шуруповерту?
Чтобы подключить импульсный блок питания, собранный на основе электронного балласта, необходимо разобрать шуруповерт, сняв все крепежные элементы. Используя пайку или термоусадочные трубки, провода двигателя устройства соединяем с выходом ИБП. Соединение проводов, путем скручивания – не желательный контакт, поэтому забываем о нем, как о ненадежном. Предварительно в корпусе инструмента просверливаем отверстие, через которое пустим провода. Для предотвращения случайного вырывания, провод необходимо обжать алюминиевой клипсой у самого отверстия внутренней поверхности корпуса электроинструмента. Размеры клипсы, превосходящие диаметр отверстия, не дадут проводу механически повредиться и выпасть из корпуса.
Шуруповерт
Как видно, даже после отработки энергосберегающая лампа может прослужить длительное время, принеся пользу. На ее базе можно собрать маломощный питающий импульсный блок до 20 Вт, который прекрасно заменит аккумуляторную батарею электроинструмента на 18 В или любое другое зарядное устройство. Для этого можно использовать элементы электронного балласта энергосберегающей лампы и технологию, описанную выше, чем и пользуются народные умельцы, чаще всего, чтобы отремонтировать вышедшую строя батарею или сэкономить на покупке нового питающего источника.
