Купить готовое устройство не составит проблем
– в автомагазинах можно найти (импульсные преобразователи напряжения) различной мощности и цены.
Однако, цена подобного устройства средней мощности (300-500 Вт) составляет несколько тысяч рублей, а надежность многих китайских инверторов достаточно спорна. Изготовление своими руками простого преобразователя – это не только способ ощутимо сэкономить, но и возможность улучшить свои знания в электронике. В случае отказа же ремонт самодельной схемы окажется ощутимо проще.
Простой импульсный преобразователь
Схема этого устройства очень проста , а большинство деталей могут быть извлечены из ненужного блока питания компьютера. Конечно, у нее есть и ощутимый недостаток – получаемое на выходе трансформатора напряжение 220 вольт далеко по форме от синусоидального и имеет частоту значительно больше, чем принятые 50 Гц. Напрямую подключать к нему электродвигатели или чувствительную электронику нельзя.
Для того, чтобы иметь возможность подключать к этому инвертору содержащую импульсные блоки питания технику (например, блок питания ноутбука), применено интересное решение – на выходе трансформатора установлен выпрямитель со сглаживающими конденсаторами . Правда, работать подключенный адаптер сможет только в одном положении розетки, когда полярность выходного напряжения совпадет с направлением встроенного в адаптер выпрямителя. Простые потребители типа ламп накаливания или паяльника можно подключать непосредственно к выходу трансформатора TR1.
Основа приведенной схемы – это ШИМ-контроллер TL494, наиболее распространенный в таких устройствах. Частоту работы преобразователя задают резистор R1 и конденсатор C2, их номиналы можно брать несколько отличающимися от указанных без заметного изменения в работе схемы.
Для большей эффективности схема преобразователя включает в себя два плеча на силовых полевых транзисторах Q1 и Q2. Эти транзисторы нужно разместить на алюминиевых радиаторах, если предполагается использовать общий радиатор – устанавливайте транзисторы через изоляционные прокладки. Вместо указанных на схеме IRFZ44 можно использовать близкие по параметрам IRFZ46 или IRFZ48.
Выходной дроссель наматывается на ферритовом кольце от дросселя, также извлекаемого из компьютерного блока питания. Первичная обмотка мотается проводом диаметром 0,6 мм и имеет 10 витков с отводом от середины. Поверх нее наматывается вторичная обмотка, содержащая 80 витков. Также можно взять выходной трансформатор из сломанного источника бесперебойного питания.
Читайте так же: Обзор электрогенераторов на дровах
Вместо высокочастотных диодов D1 и D2 можно взять диоды типов FR107, FR207.
Так как схема очень проста, после включения при правильном монтаже она начнет работать сразу и не потребует никакой настройки. Отдавать в нагрузку она сможет ток до 2,5 А, но оптимальным режимом работы будет ток не более 1,5 А – а это более 300 Вт мощности.
Готовый инвертор такой мощности стоил бы порядка трех-четырех тысяч рублей .Эта схема выполнена на отечественных комплектующих и достаточно стара, но это не делает ее менее эффективной. Главное ее достоинство – это получение на выходе полноценного переменного тока с напряжением 220 вольт и частотой 50 Гц.
Здесь генератор колебаний выполнен на микросхеме К561ТМ2, представляющей собой сдвоенный D-триггер. Она является полным аналогом зарубежной микросхемы CD4013 и может быть заменена ей без изменений в схеме.
Преобразователь также имеет два силовых плеча на биполярных транзисторах КТ827А. Их главный недостаток по сравнению с современными полевыми – это большее сопротивление в открытом состоянии, из-за чего нагрев при той же коммутируемой мощности у них сильнее.
Так как преобразователь работает на низкой частоте, трансформатор должен иметь мощный стальной сердечник . Автор схемы предлагает использовать распространенный советский сетевой трансформатор ТС-180.
Как и другие инверторы на основе простых ШИМ-схем, этот преобразователь имеет на выходе достаточно отличающуюся от синусоидальной форму напряжения, но это несколько сглаживается большой индуктивностью обмоток трансформатора и выходным конденсатором С7. Также из-за этого трансформатор во время работы может издавать ощутимый гул – это не является признаком неисправности схемы.
Простой инвертор на транзисторах

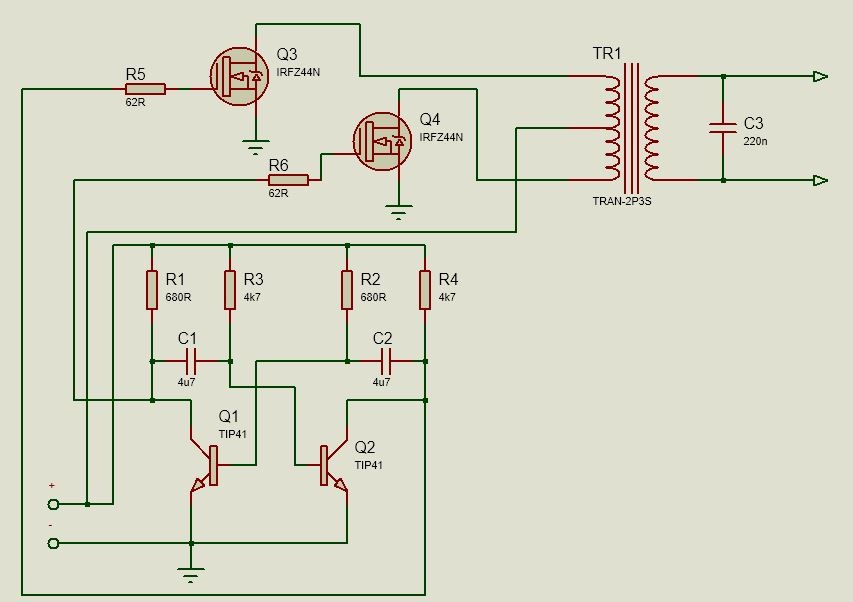

Этот преобразователь работает по тому же принципу, что и перечисленные выше схемы, но генератор прямоугольных импульсов (мультивибратор) в нем построен на биполярных транзисторах.
Особенность этой схемы в том, что она сохраняет работоспособность даже на сильно разряженном аккумуляторе: диапазон входных напряжений составляет 3,5…18 вольт. Но, так как в ней отсутствует какая-либо стабилизация выходного напряжения, при разрядке аккумулятора будет одновременно пропорционально падать и напряжение на нагрузке.
Так как эта схема также является низкочастотной, трансформатор потребуется аналогичный используемому в инверторе на основе К561ТМ2.
Усовершенствования схем инверторов
Приведенные в статье устройства крайне просты и по ряду функций не могут сравниться с заводскими аналогами . Для улучшения их характеристик можно прибегнуть к несложным переделкам, которые к тому же позволят лучше понять принципы работы импульсных преобразователей.
Читайте так же: Изготовим электрогенератор своими руками
Увеличение выходной мощности
Все описанные устройства работают по одному принципу: через ключевой элемент (выходной транзистор плеча) первичная обмотка трансформатора соединяется с входом питания на время, заданное частотой и скважностью задающего генератора. При этом генерируются импульсы магнитного поля, возбуждающие во вторичной обмотке трансформатора синфазные импульсы с напряжением, равным напряжению в первичной обмотке, умноженному на отношение числа витков в обмотках.
Следовательно, ток, протекающий через выходной транзистор, равен току нагрузки, помноженному на обратное соотношение витков (коэффициент трансформации). Именно максимальный ток, который может пропускать через себя транзистор, и определяет максимальную мощность преобразователя.
Существуют два способа увеличения мощности инвертора: либо применить более мощный транзистор, либо применить параллельное включение нескольких менее мощных транзисторов в одном плече. Для самодельного преобразователя второй способ предпочтительнее, так как позволяет не только применить более дешевые детали, но и сохраняет работоспособность преобразователя при отказе одного из транзисторов. В отсутствие встроенной защиты от перегрузок такое решение значительно повысит надежность самодельного прибора. Уменьшится и нагрев транзисторов при их работе на прежней нагрузке.
На примере последней схемы это будет выглядеть так:
Автоматическое отключение при разряде аккумулятора
Отсутствие в схеме преобразователя устройства, автоматически отключающего его при критическом падении напряжения питания, может серьезно подвести Вас , если оставить такой инвертор подключенным к аккумулятору автомобиля. Дополнить самодельный инвертор автоматическим контролем будет крайне полезно.
Простейший автоматический выключатель нагрузки можно сделать из автомобильного реле:
Как известно, каждое реле имеет определенное напряжение, при котором замыкаются его контакты. Подбором сопротивления резистора R1 (оно будет составлять около 10% от сопротивления обмотки реле) настраивается момент, когда реле разорвет контакты и прекратит подачу тока на инвертор.
ПРИМЕР : Возьмем реле с напряжением срабатывания (U р) 9 вольт и сопротивлением обмотки (R о) 330 ом. Чтобы оно срабатывало при напряжении выше 11 вольт (U min) , последовательно с обмоткой нужно включить резистор с сопротивлением R н, рассчитываемым из условия равенства U р / R о =(U min — U р)/ R н. В нашем случае потребуется резистор на 73 ома, ближайший стандартный номинал – 68 ом.Конечно, это устройство крайне примитивно и является скорее разминкой для ума. Для более стабильной работы его нужно дополнить несложной схемой управления, которая поддерживает порог отключения гораздо точнее:
Читайте так же: Говорим про 10 кВт стабилизаторы напряжения для дома
Регулировка порога срабатывания осуществляется подбором резистора R3.
Предлагаем посмотреть видео по теме
Обнаружение неисправностей инвертора
Перечисленные простые схемы имеют две наиболее распространенных неисправности – либо на выходе трансформатора отсутствует напряжение, либо оно слишком мало.
Принципиальная схема инвертора 12-220 на TL494
В данном инверторе используется готовый высокочастотный понижающий трансформатор из БП компьютера, но в нашем преобразователе он станет наоборот повышающим. Данный трансформатор можно взять как из AT, так и из ATX. Обычно, такие трансформаторы отличаются только габаритами, а их расположение выводов совпадает. Убитый блок питания (или трансформатор из него) можно поискать в любой мастерской по ремонту компьютеров.
Если же вы такого трансформатора не найдете, можно попробовать намотать вручную (если хватит терпения). Вот какой трансформатор использовал в своём варианте:
Транзисторы обязательно нужно поставить на радиатор, иначе они могут перегреться и выйти из строя.
Использовал алюминиевый радиатор из полупроводникового советского телевизора. Этот радиатор не совсем подошел по размеру к транзисторам, но другого варианта у меня не было.
Также желательно заизолировать все высоковольтные выводы данного инвертора и лучше собрать все в корпус, ведь если этого не сделать, может случайно произойти короткое замыкание или просто можно коснуться высоковольтного вывода, что будет очень неприятно.
Будьте осторожны! На выходе схемы высокое напряжение и очень серьезно может ударить.
Я использовал корпус от блока питания ноутбука. Он очень хорошо подошел по размерам.
Ну и конечно же инвертор в действии:
Всем удачи, Кирилл.
Очень часто возникает необходимость получения сетевого напряжения в автомобиле. Для таких случаев в продаже имеются готовые преобразователи напряжения 12-220. Штатные (более дешевые) инверторы
с ценой 20-30$ развивают мощность до 300 ватт и то в пиках, иногда такой мощности недостаточно.
Данный инвертор
я собрал для питания мощного усилителя
, но замена вторичной обмотки позволяет получить любое выходное напряжение. В моем случае мощность инвертора 400 ватт, но его можно поднять до 600 ватт и это реальная мощность! Повысить мощность можно несколькими способами.
1) Заменой мощных биполярных ключей на IRF3205, в этом случае мощность возрастет до 600 ватт и это не предел.
Схематические особенности
данного инвертора позволяют параллельно подключить сразу 4 пары выходных транзисторов, что дает возможность получить выходную мощность до 1200-1300 ватт, промышленные китайские инверторы такой мощности стоят в районе 100-130$
Схема инвертора лишена защит от перегрева, КЗ, перегрузки на выходе, голый инвертор по традиционной двухтактной схеме.
Генератор построен на микросхеме ТЛ494
с дополнительным драйвером на маломощных биполярных транзисторах. Транзисторы можно заменить на отечественные — КТ3107.В инверторе реализована схема ремоут контроля, чтобы не пришлось использовать мощные переключатели для подачи питания на схему.
Диоды в задающей части
использованы ШОТТКИ типа 4148 или наш КД522, особой разницы нету.В схеме ремоут контроля транзистор может быть заменен на отечественный КТ3102.
Трансформатор — самая ответственная часть нашего проекта, именно от него зависит вся работа конструкции.
Трансформатор в моем случае намотан на двух склеенных кольцах марки 3000НМ, размеры каждого кольца 45*28*8. Кольца ничем не склеивал, просто для плотной фиксации обмотал скотчем.
После обклейки скотчем кольца были обмотаны стекловолокно, сам рулон стекловолокна был куплен в строй магазине за 1$.
Заранее нужно нарезать полоски из стекловолокна длиной 50см, ширина 1,5-2см. Вместо стекловолокна можно использовать тканевую изоленту, волокно удобно тем, что материал термостойкий и довольно тонкий, изоляция получается более аккуратной.
Первичная обмотка — 2х5 витков, т.е. 10 витков с отводом от середины. Каждое плечо намотано 12- жилами провода 0,7-0,8мм. Фотографии намотки скажут все зам меня.
Оба плеча мотают жгутом — 5 витков растянутых по всему кольцу максимально равномерно. В итоге получаем две полностью одинаковые обмотки.
В итоге имеем 4 конца (вывода), начало первой обмотки припаиваем к концу второй обмотки именно место припоя является отводам, на который подается силовое питания +12 Вольт.
После намотки первичной обмотки кольцо вновь изолируем изолируют стекловолокном и мотают вторичную обмотку.
Эта обмотка является повышающей, выходное напряжение опасное, поэтому соблюдайте все меры предосторожности, монтажные роботы делать только с выключенным питанием.
Обмотка мотается двумя параллельными жилами провода 0,7-0,8мм. Количество витков во вторичной обмотке 80. Витки опять же растянуты по всему кольцу равномерно. После намотки и эту обмотку желательно изолировать тем же способом, что и первичную.
Когда в автомобиле нужно создать сетевое напряжение, то обычно используют специальные преобразователи 12-220. В продаже есть недорогие штатные инверторы со стоимость около 20-30 долларов. Однако максимальная мощность таких устройства составляет в лучшем случае около 300 Ватт. В некоторых случаях такой мощности бывает недостаточно.
Получить питание для мощного усилителя можно путем небольших преобразований. Достаточно всего лишь заменить вторичную обмотку на стандартном инверторе. После этого можно получить любое значение входного напряжения. К примеру, мощность инвертора в 400 Ватт возрастет до 600 Ватт.
Для повышения мощности в домашних условиях специалисты рекомендую воспользоваться простым способом. Потребуется заменить мощные биполярные ключи на IRF 3205.
Для работы взят инвертор, к которому допустимо подключить 4 пары выходных транзисторов. Поэтому устройство, после проведения необходимых работ, сможет выдать мощность около 1300 Ватт. Если покупать готовый инвертор с такими параметрами, то стоимость его возрастет до 100-130 долларов.
Стоит обратить внимание, что традиционная двухтактная схема устройства не содержит в себе защиту от перегрева, КЗ и перегрузок на выходе.
Основу генератора составляет микрочип ТЛ 494, у которого есть дополнительный драйвер. Необходимо провести замену маломощных биполярных транзисторов на отечественные аналоги (КТ 3107).
Для того чтобы не использовать в работе мощные переключатели для подачи питания, инвертор оснащается схемой ремоут контроля.
В задающей части устройства использованы диоды специальные ШОТТКИ типа 4148 (подойдет и отечественный КД 522). Транзистор в схеме ремоут контроля заменяют на КТ 3102.
После этого можно переходить к самой ответственной части проекта – трансформатору. Этот элемент намотан на пару склеенных колец 3000 НМ. При этом размер каждого из них: 45х28х8. Для более плотной фиксации кольца можно обмотать скотчем.
Затем кольца обматывают сверху стекловолокном (стоимость его в магазине не более 1 доллара). Вполне допустимо заменить этот материала тканевой изолентой.
Стекловолокно нарезают на небольшие полоски шириной около 2 см и длинной не более 50 см. Материал для работы имеет высокую термостойкость, а благодаря тонкому основанию изоляция выглядит аккуратно.
Для первичной обмотки нужно 2х5 витков проволоки, то есть 10 витков с отводом от середины. Работы выполняются проводом диаметром 0,7-0,8 мм, и на каждое плечо уходит 12 жил. Более наглядно процесс представлен на следующих фотографиях.
Жгут растягивают, и на оба плеча равномерно наматывают 5 витков, растягивая их по всему кольцу. Обмотки должны быть одинаковые.
Получившиеся элементы имеют четыре вывода. Начало первой обмотки нужно припаять концу второй. Место припоя будет случить отводом для силового напряжения в 12 В.
На следующем этапе работ кольцо необходимо изолировать с помощью стекловолокна и покрыть вторичной обмоткой.
Вторичная обмотка повышает выходное напряжение. Поэтому при проведении работ нужно быть максимально аккуратным и соблюдать все меры предосторожности. Стоит помнить, что высокое напряжение опасно. Монтаж устройства осуществляется только с отключенным питанием.
Обмотку колец проводят с помощью пары параллельных жил провода 0,7-0,8 мм. Количество витков составляет порядка 80 штук. Провод равномерно распределяют по всему кольцу. На финальном этапе проводят дополнительную изоляцию изделия стекловолокном.
Когда сборка инвертора завершена, то можно приступать к его тестированию. Устройство подключают к аккумулятору, для начала подойдет батарея с напряжением 12 В от бесперебойника. При этом «плюс» питания будет идти на схему через галогенную лампу мощностью 100 Ватт. Стоит обратить внимание, что эта лампа не должна светиться перед проведением работ и во время них.
После этого можно переходить к проверке полевых ключей на предмет тепловыделения. При правильно собранной схеме оно должно быть практически нулевым. Если входной нагрузки нет, а транзисторы перегреваются, то нужно искать неработающий компонент в устройстве.
В случае, если тестирование прошло успешно, то можно установить транзисторы на один общий теплоотвод. Для этого используют специальные изоляционные прокладки.
Принципиальная электрическая схема в формате *.lay находится в архивном файле и станет доступна после скачивания.
