С давних времен люди использовали различные способы, для эффективного слежения за поклевкой рыбы. Это были всевозможные поплавки, сторожки или визуальное наблюдение за кончиком удочки. Со временем и опытом приходило желание, и умение усовершенствовать эти устройства. А с приходом новых технологий, стали появляться более «умные» сигнализаторы поклевок. Теперь есть различные виды кивков, колокольчиков, световых, механических и электрических индикаторов поклевки.
Электронные сигнализаторы
В далекие 60-е годы начались разработки электронных сигнализаторов. Они объединяли в себе визуальную и звуковую сигнализацию. Одним из более популярных сигнализаторов поклевки, был Heron. Главным недостатком этого устройства, являлась необходимость подключать его к внешнему аккумулятору.
Развитие не стояло на месте. На смену контактам с проводками, пришли небольшие сенсорные блоки, встроенные в корпус сигнализатора. Они намного надежней и чувствительней старых моделей.
Современные электрические сигнализаторы могут получать сигнал о поклевке через:
- Бланк
Такие устройства крепятся непосредственно на любом удобном месте удилища, при помощи липкой ленты. Его можно использовать как на летней, так и на зимней рыбалке. Корпус индикатора изготавливается в виде небольшого цилиндра, весом около 12 гр. Он герметичен и не тонет. На цилиндре есть кнопка включения-выключения и настройки уровня чувствительности для:
- Хищной или крупной белой рыбы;
- Мелкой белой рыбы;
- Зимней рыбалки.
Так же есть функции авто (включения-выключения) прибора при подсечке. Для энергосбережения есть опция отключения устройства, если долго нет поклевок (более трех часов)
Принцип действия таких устройств заключается в снятии информации, встроенным в корпус датчиком, с бланка удилища. Ложные сигналы от ветра, волнения водоема не фиксируются. Сигнал о поклевке подается звуком (до 50 м) и светодиодом (до 100 м).
- Леску
Это электрические сигнализаторы традиционной формы. Выпускаются с крепежом для установки на бланк удилища, или устанавливаются на родпод, подставку для удочки. Они состоят из:
- Корпуса;
- Ролика сигнализатора;
- Батарейки (кроны);
- Микросхемы;
- Звукового, светового сигнализатора.
Корпус изготавливается из пластика или металла. Он имеет специальное место, где устанавливается источник питания. В верхней части располагается ролик с фотоэлементом, для лески. Внутри корпуса находится микросхема, светодиоды и динамик звукового сигнала. На поверхности располагаются кнопки включения-выключения, громкости, выбора тона звука, а так же кнопка светового сигнализатора.
Корпус имеет резьбовое крепление для накручивания на подставку или родпод. Сам сигнализатор является еще и подставкой под удилище. Более дорогие модели имеют водонепроницаемые корпуса. Для бюджетных моделей можно посоветовать – самостоятельно залить плату воском от свечи. Это предохранит от попадания влаги на микросхему.
Один из самых популярных механических сигнализаторов – мегатекс (картинка ниже.)
Принцип действия таких сигнализаторов несложный:
- Корпус прикручивается на подставку. Приводится в рабочее положение (подключается питание, включается). Настраивается нужный звуковой тон и громкость (это удобно при ловле несколькими удилищами).
- Забрасывается снасть, устанавливается удочка на сигнализатор. Леска заводится на ролик.
- Выбирается слабина (для натяжения лески необходимы свингеры или механические сигнализаторы поклевки), правильно выставляется фрикцион на катушке.
При поклевке, леска через ролик, подает сигнал на фотоэлемент. В свою очередь он генерирует сигнал звуком и светом. Это сообщает рыбаку о начале клева.
Как правило, электрические сигнализаторы, имеют 2 индикатора. Красный показывает поклевку. Зеленый или синий загорается при включении прибора. Так же он горит еще несколько секунд, после окончания поклевки. Это, дает возможность, видеть на какую из удочек происходил клев рыбы.
Рейтинг топ 3 моделей электронных сигнализаторов
«Сойка», недорогой, практичный вариант. Крайне популярная модель в последнее время “Сойка 3”. Занимает вершину нашего рейтинга.
Крепится на удилище или хлыстик зимней удочки с помощью липкой ленты. Имеет:
- Защиту от ложных сигналов (волн, ветра, водорослей);
- Съемную батарейку CR1220;
- Металлический водонепроницаемый, не тонущий корпус;
- Энергосберегающую функцию выключения;
- При эксплуатации от -40 до +100ºС, срок годности до одного года.
Инструкция:
- Нажать кнопку, появится звуковой сигнал. При отпускании кнопки, короткий сигнал – устройство включено, длинный – выключено.
- 2-е, 3-е, 4-е, 5-е, 6-е нажатия – устанавливаются уровни чувствительности.
- 7-е, 8-е, 9-е нажатия – установка мелодий на поклевку.
- 10-е нажатие – установка включения-выключения авто режима при подсечке.
- При нажатии и удерживании кнопки (20 сек), устанавливается тональность и громкость звука.
Дешевый сигнализатор «Барракуда» (barracuda) , изготовлен из черного прорезиненного пластика.
- Водостойкий корпус;
- Регулировку громкости и тональности;
- Световую и звуковую сигнализацию;
- Для питания используется батарейка крона (9 В).
Кнопки управления расположены на лицевой стороне сигнализатора. Прорезиненный корпус позволяет пользоваться прибором в любых погодных условиях. Плата покрыта водонепроницаемым покрытием.
Электронный китайский сигнализатор «Hoxwell» имеет:
- Световой, звуковой индикатор включения;
- Восемь уровней тональности;
- Регулятор громкости, режим без звука;
- Функцию памяти настроек;
- Светодиодную шкалу направления поклевок;
- Встроенный передатчик сигнала;
- Включение ночного режима.
Это защищенные от попадания влаги модели, с боковым расположением кнопок управления. Корпус дополнительно защищен резиновыми накладками по швам стыков. Для питания используется батарейка крона. Эти модели так же оснащаются пейджерами.
Электронные сигнализаторы с пейджерами
Современные профессиональные сигнализаторы оснащены встроенными передатчиками сигнала. Это удобно при дневной или ночной ловле, находясь на относительно большом расстоянии от удочек. Сигнал о поклевке передается на пейджер. Расстояние передачи сигнала достигает 200 м. Пейджер может оповещать рыбака вибро, звуковым или световым сигналом. У каждого комплекта сигнализаторов, свой пейджер. Он может одновременно принимать сигналы от 4-х устройств.
Преимущества использование моделей со встроенным передатчиком сигнала:
- Получение информации о натяжении лески, на удалении от места ловли.
- На какое из удилищ произошла поклевка.
Пейджер настраивается вместе с сигнализаторами, что позволяет подобрать и контролировать сигнал. Необходимо помнить о своевременной зарядке устройства, чтобы ни остаться без связи с сигнализаторами во время рыбалки.

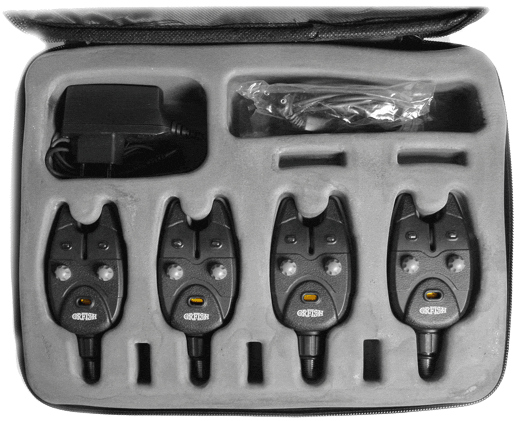

Готовые наборы сигнализаторов
Такие наборы оснащены пейджером, обычно 4-мя сигнализаторами, элементами питания и зарядными устройствами (если нужно). Набор упаковывается в пластиковый кейс. Сигнализаторы оснащены встроенными передатчиками для связи с пейджером.
Так же имеют специальные разъемы для подключения электронных свингеров. У них влагозащищенные корпуса. Такие наборы удобны в транспортировке, легки в сборке и использовании. Готовые наборы сигнализаторов имеют довольно высокую стоимость. Однако отличаются качеством моделей и практически, отсутствием подделок.
Световые сигнализаторы (светлячок)
Для ночной рыбалки одним из распространенных видов сигнализаторов, являются «светлячки». Они просты в применении, доступны по цене и подходят для всех видов рыбалки (донной, поплавочной или спиннинговой).
В основном, выпускаемые производителем сигнализаторы, имеют следующие формы:
- В виде гвоздя или палочки;
- В форме лампочки, что увеличивает площадь освещения.
По принципу действия такие приспособления делятся на три вида:
- Разборные капсулы с маленькими батарейками и светодиодом. Такие светлячки многоразовые, благодаря замене элементов питания.
- Светонакопительные сигнализаторы. Принцип их действия – накопление света при их кратковременном освещении. Для их работы необходимо иметь хороший фонарик.
- Одноразовые химические светлячки. Они состоят из пластиковой колбы с компонентом А. Внутри которой находится капсула с реагентом В. При механическом воздействии компоненты А и В смешиваются, и происходит реакция – свечение.
Световые сигнализаторы могут быть разных цветов. Для химических видов, наиболее популярным является желто-зеленое свечение. Это довольно яркий цвет. Он достаточно спокойный, чтобы ни раздражать глаза. Так же существуют светозвуковые сигнализаторы поклевки. О них речь пойдет ниже.
Светлячки крепятся:
- На поплавок, вставляясь в их силиконовые антенны. Или с помощью резинок – на их вершинки.
- К кончику удилища, при помощи силиконовых резинок. Так же продаются специальные пластиковые крепежи. В такие крепления можно устанавливаться несколько светлячков.
Основные бренды, которые можно купить в рыболовном магазине: Ocean Sun, Kostal, Balzer, Salmo, Rodinson, Liman Fish, Strike Alert.
Световой сигнализатор своими руками
Как уже было сказано выше, световые сигнализаторы хорошо зарекомендовали себя при ночной рыбалке. Чтобы ни покупать их в магазине, можно легко сделать такой индикатор в домашних условиях. Для изготовления понадобится:
- Соломинки для коктейля;
- Заколки-крокодильчики;
- Клеевой пистолет;
- Светодиоды;
- Круглые плоские батарейки на 3 В;
- Термоусадка, по размеру батарейки.
Клеевым пистолетом заполняется кусочек соломинки, длиной 3 – 4 см. Внутрь вставляется светодиод. Его ножки выступают на 0,5 см. В трубку термоусадки, длиной 2 см, вставляется батарейка. В один конец термоусадки вставляется кусочек соломинки с закрепленной заколкой. Плотно усаживается при помощи зажигалки. Во второй конец вставляется соломинка со светодиодом. Ножки светодиода располагаются с разных сторон батарейки (+, -). Усаживается так, чтобы ее можно было вытащить.
Такого самодельного устройства, хватит на весь сезон рыбалки. Изготовление не занимает много времени, не требует пайки и больших затрат.
Звуковые сигнализаторы
- Бубенчики на прищепке;
- Погремушки;
- Колокольчики.
Такие индикаторы используются на донных снастях в ночное время. Так же звуковые сигнализаторы ставят и в светлое время суток, когда тяжело визуально следить за большим количеством снастей. Обычно они устанавливаются на леску или кончик удилища донки. (Картинки увеличиваются.)
Очень часто заводской крепеж колокольчика сложно сбросить во время подсечки с лески. Это мешает нормальному сматыванию снасти при вываживании. Поэтому можно самому доработать держатель сигнализатора. Для этого понадобится:
- Тонкостенный резиновый шланг, диаметром примерно 3 см.
- Небольшой болтик с гайкой, который пройдет в ушко колокольчика
От шланга отрезается колечко, шириной 1,5 см. На колечке делается надрез и придается форма крючка. В длинной его части нужно сделать отверстие. Через него, колокольчик крепится к резинке с помощью болтика.
Самому можно сделать и сам колокольчик. Например, из украшений, на спинках старых железных кроватей. Они выглядят в виде цилиндра с конусными вершинками.
Для изготовления понадобятся:
- Распилить цилиндрик пополам;
- В верхней части сделать отверстие;
- На саморез прикрепить гаечку, привязав ее на леске. Это будет язычок колокольчика;
- Саморез, вкручивается в отверстие изнутри колокольчика;
- На острие одевается пробка от вина. В пробке делается надрез для крепления индикатора на леске удилища.
Можно сделать колокольчик из старого телефонного звонка. Разбираем звонок, получаются две чашечки. В верхней части, через отверстие, закрепляется язычок. Для него можно использовать гайку на леске. Чтобы установить сигнализатор на леску, можно использовать пробку.
Сделанные своими руками колокольчики, отличаются от заводских приспособлений, своим особенным звуком. Это позволяет не путать их звучание на рыбалке с соседями.
Механический сигнализатор
Механические сигнализаторы исполняют роль визуального контроля над поклевкой. Одними из простейших могут служить кусочек глины или теста, подвешенные на леску или обычная часть ветки, найденная на берегу.
Покупные механически сигнализаторы можно разделить на три вида:
- «Обезьяна» . Это довольно простая конструкция из стержня и трубочки (цилиндра). Трубочка одевается на леску между катушкой и первым кольцом. Стержень втыкается в землю под углом или вертикально. На него вешается сигнализатор. При поклевке он свободно двигается по леске. Такой сигнализатор можно изготовить своими руками, используя вместо трубочки фольгу.
- Бад (хангер) – это закрепленный на цепочке или гибком тросике груз с клипсой для лески. На другом конце – крепление для подставки. Это довольно чувствительный тип сигнализатора. Хорошо работает в безветренную погоду. Хангеры значительно легче классических свингеров.
- Свингер – является одним из самых популярных (особенно у карпятников) механических типов сигнализаторов. Принцип их работы заключается в поднимании, опускании устройства на леске. В продаже имеется несколько вариантов:
- Классический – это свингер, состоящий из груза весом 100 гр, который свободно двигается по металлическому рычагу. Один конец рычага оснащен шарниром, для крепления к подставке. На другом конце – пластиковая головка со специальным зажимом для лески.
Устанавливается он следующим образом: после заброса, удилище ставится на подставку; подматывается лишняя леска; леска заводится в крепление на головке; нужный провис регулируется передвижением груза по рычагу; при подсечке леска свободно выходит из зажима на головке.
Классические свингеры применяются в основной в комплексе с электронными сигнализаторами.
Облегченный свингер состоит из пластиковой трубочки, внутри которой проходит проволочный стержень. На переднем конце находится яркая головка с креплением для лески. На другом конце – петелька для установки сигнализатора на пропускное кольцо удилища. Работает он так же, как и классический свингер. Только постоянно находится на бланке. По цене такая модель значительно ниже.
Еще одним из механических сигнализаторов – является кивок. Его очень просто сделать самому. Для этого в любом рыболовном магазине можно купить пружинный кивок для зимней удочки. Эта пружинка с креплением для хлыстика и ярким шариком на конце. Чтобы поставить кивок на донную снасть необходимо:
- Резиновое крепление надрезать возле отверстия, через которое оно надевается на хлыстик
- Надеть его на кончик удилища возле первого кольца
- Чтобы закрепить, по кругу крепления обматывается нитка и завязывается. Сверху закрывается изоляцией
- Леска пропускается через кольцо, пружинку с шариком
Снасть готова к работе. Чувствительность кивка регулируется движением пружины. Такая конструкция позволяет видеть даже самые легкие поклевки. Ее хорошо использовать для снастей с жестким кончиком бланка.
Боковой сигнализатор поклевки для фидера
По своей сути фидер сам является довольно чувствительной снастью. Однако иногда этого недостаточно при сильном ветре и большой прибойной волне. Еще, на водоемах, где нет возможности поставить фидер параллельно берегу – видимость поклевок уменьшается. Для таких условий незаменим будет боковой сигнализатор или боковой кливертип.
Найти готовую конструкцию в магазинах довольно проблематично. Вот несколько советов как изготовить такое приспособление самому:
Детали для сигнализатора : крепление к удилищу; металлический стержень; сталистая проволока.
- Крепеж можно сделать из обычного пластикового хомута для ПВХ труб. Фиксировать его на удилище поможет резиновое кольцо.
- Трубочка или стержень подбирается по диаметру отверстия в хомуте.
- Сталистая проволока диаметром около 1 мм и длиной до 20 см, сгибается дугой. Один конец загибается под углом 90º. Длина загиба примерно 5 см. Крепится к стержню с помощью клея и ниток. На втором конце делается крючок для лески. Чтобы лучше видеть поклевки, на проволоку одеваются цветные кембрики.
- Крепится вся конструкция перед первым заводным кольцом ближе к катушке.
Берется обычный магазинный кивок для зимней удочки, изоляционная лента. Способ установки:
- На кивке есть резинка, для надевания его на удочку. Она с помощью изоленты, монтируется на бланке рядом с катушкой.
- На кольце кивка делается пропил, в который будет заводиться леска.
- В паз на резинке устанавливается кивок, заводится леска. Сигнализатор готов к работе.
Эти простые и чувствительные приспособления хорошо реагируют даже на вялые поклевки неактивной рыбы.
Сигнализатор поклевки для ловли на льду для жерлиц
Жерлицы предназначены для ловли хищной рыбы на живца. Устройства жерлицы:
- Основание;
- Катушка с леской;
- Стойка с сигнализатором.
Для сигнализатора поклевки, чаще всего используется флажок. Это кусочек яркой материи (обычно красной) на узкой, тонкой пластинке длиной 40 – 60 см. Иногда ставятся пружинки. Действие такого индикатора очень простое. При настраивании флажок, в согнутом положении, фиксируется на катушке. Хищник, взяв наживку, натягивает леску. Прокручиваясь, катушка освобождает флажок. Он выпрямляется, что позволяет видеть поклевку.
Небольшой совет. Чтобы отличить свои флажки от чужих снастей, сигнализатор лучше сделать оригинальной формы и окраски.
Из всего выше сказанного, можно сделать вывод, что независимо от условий и способов ловли – сигнализаторы играют важную роль в успешной рыбалке. Рыболов, сам может выбрать, какая модель ему подойдет. Покупать сигнализаторы в магазине или сделать их самому, своими руками, как усовершенствовать свои снасти.
Одним из главных преимуществ фидера перед другими снастями является наличие гибкого кончика удилища – , сигнализирующего о поклевке рыбы. После заброса снасти, рыболов устанавливает на и подтягивает леску таким образом, чтобы вершинка удилища находилась в согнутом состоянии. Но бывают такие ситуации, когда квивертип не может полностью “отрабатывать” поклевку, и на первый план выходят – фидерные сигнализаторы поклевки. О них и пойдет речь в нашей статье.
Назначение и разновидности
Для натяжения лески после присоединения свингера, на его штанге предусмотрен свободно перемещающийся груз, с помощью которого регулируется чувствительность приспособления. Бат не нуждается в дополнительном утяжелителе, так как сам имеет вес, достаточный для натяжения лески.
При поклевке рыбы и свингер, и бат перемещаются в вертикальной плоскости, и рыболов делает подсечку.
Свингеры и баты отличаются небольшими размерами, удобны в транспортировке и обладают высокой чувствительностью, достаточной для регистрации даже самых «нежных» поклевок. Недостатком бата является то, что из-за гибкой цепочки, он неудобен при ловле в сложных условиях, когда дует сильный ветер.
Свингер в этом плане имеет преимущества за счет жесткой штанги, обеспечивающей необходимую устойчивость. Стоимость и свингера и бата не так уж велика, но если их нужно несколько штук, расходы увеличиваются и поэтому многие любители донной ловли предпочитают сделать сигнализатор поклевки на фидер своими руками.
Самодельные детекторы поклевки под фидер
Самым доступным индикатором поклевки для донной снасти считаются обычные колокольчики и еще наши деды использовали подобные приспособления. К колокольчику крепилась резиновая пробка с прорезью для фиксации на леске и утяжеления приспособления, используемого для регистрации поклевки.
Вместо колокольчиков даже, использовали цоколь от лампочки, и вариаций подобных сигнализаторов было немало. В дальнейшем, технически прогресс сказался и на конструкциях сигнализаторов и для их изготовления используется множество различных материалов, таких как колпачки от ручек, пробки от пластиковых бутылок и даже корпуса от пластмассовых шприцев.
Как самостоятельно сделать механический сигнализатор
Сигнализатор поклевки под фидер из пластикового шприца мы и приведем как пример самодельного сигнализатора визуального типа.
Для его изготовления понадобятся:
- пластиковый шприц;
- заводное колечко диаметром 10-12 мм;
- кусок пористой резины;
- резинка для крепления приспособления к кольцу удилища.
Порядок изготовления:
- демонтировать шприц, оставив только корпус;
- вырезать из резины пробку цилиндр, длиной 15-20 мм, диаметром равным диаметру корпуса шприца; вставить резиновую пробку в корпус шприца так чтобы снаружи осталось 10 мм резины;
- сделать в пробке прорезь для лески;
- в нижней части корпуса шприца сделать отверстие для заводного кольца;
- ставить колечко в отверстие;
- привязать резинку для крепления к удилищу, к заводному кольцу.
На водоеме, при подготовке удилища к ловле, самодельный сигнализатор привязывается резинкой к первому кольцу удилища, а после заброса снасти, резиновая пробка фиксируется на леске.
Во время поклевки рыбы индикатор перемещается по вертикали, а после подсечки свободно соскакивает с лески. Для утяжеления приспособления, в корпус шприца засыпают песок в необходимом количестве, и даже при сильном ветре холостых срабатываний не будет.
При ловле ночью, в корпус шприца вставляется светлячок и поклевки рыбы видны даже в темноте.
Подобный самодельный сигнализатор сделать несложно, его не испортит влага, и хранят его в коробке для снастей. Недостатком подобного сигнализатора является отсутствие звукового оповещения о поклевке, ведь рыболову все равно приходится внимательно наблюдать за его состоянием.
Звуковые детекторы поклевки для фидера
Механические звуковые сигнализаторы представлены не так уж широко, но всем рыболовам хорошо известны «бубенчики» на пластиковых прищепках, которые крепятся к вершинке фидера и при поклевке издают мелодичный звук.
Достоинства 👍 :
- компактны;
- не «боятся» воды;
- надежно крепятся к вершинке удилища;
- стоят недорого.
Недостатки 👎 :
- после подсечки необходимо снять приспособление с удилища, чтобы не раздражать окружающих резкими звуками;
- «бубенчики» отличаются малой чувствительностью при поклевке в берег;
- при сильном ветре немало ложных срабатываний;
- от влаги металл ржавеет, и сигнализатор выходит из строя.
Бывают ситуации, когда после сильной подсечки бубенчик слетает с удилища и его приходится долго искать на берегу, а то и в воде, что доставляет немало неудобств рыболову.
Электронные сигнализаторы для фидера
Появление электронных сигнализаторов поклевки стало революционным событием в рыболовном мире, так как с их помощью решались многие проблемы.
А после того как наряду с дорогостоящими устройствами появились и бюджетные модели, большинство рыболовов доночников предпочли перейти на использование современного оборудования.
Электронный сигнализатор поклевки для фидера выполняет сразу две функции и предупреждает рыболова о поклевке не только световым, но и звуковым сигналом. Это приспособление монтируется с помощью винтового соединения на подставку или род-под и использует энергию мини-батареек.
После заброса снасти удилище устанавливается на стойку с сигнализатором, а натяжение лески обеспечивается с помощью свингера или бата. Электронные устройства комплектуются пейджером, на который передается информация об их состоянии.
Даже находясь в удалении от стоек с фидерными удилищами, рыболов сразу же получает оповещение о поклевке в виде звукового и светового сигнала.
Пионерами в производстве электронных сигнализаторов были иностранные компании Fox, Nash, Delkim, Prologic, но сейчас и наши производители освоили изготовление подобных изделий и делают их качественно.
Преимущества электроники
Преимущества электронных устройств в том, что они:
- регистрируют поклевки в любом направлении;
- обладают высокой чувствительностью;
- работают автономно на протяжении длительного времени;
- передают как световой, так и звуковой сигнал;
- устойчивы к непогоде, так как имеют защищенный корпус;
- долговечны и функциональны.
Единственным относительным недостатком считается высокая стоимость подобных детекторов поклевки, но она компенсируется теми удобствами, которые они обеспечивают.
На продолжительной рыболовной сессии электронные сигнализаторы для фидера незаменимы и помогают добиваться отличного улова.
Транспортировка электронных устройств облегчается за счет того, что они комплектуются футлярами, и по приезде на водоем быстро готовятся к работе.
Большинство сигнализаторов имеют дополнительные настройки:
- громкости;
- чувствительности;
- яркости;
- тональности.
То есть рыболов настраивает свои сигнализаторы в зависимости от условий ловли и при этом каждый детектор поклевки звучит по-разному, что дает возможность быстро сориентироваться, на какое удилище следует обратить внимание.
Первыми электронные устройства начали использовать рыболовы карпятники, но со временем и поклонники других видов донной ловли, в том числе и фидеристы, перешли на подобные детекторы поклевки.
При использовании электроники у рыболова «развязаны руки» и не нужно постоянно сидеть возле удилищ, боясь пропустить поклевку. Основным элементом электронного сигнализатора для фидера является колесико, на которое укладывается леска после заброса фидера, вибродатчик, или фотоэлемент.
Тонкая настройка датчиков присутствует в более дорогостоящих моделях сигнализаторов, которые обладают максимально возможным функционалом.
Но и в дешевых гаджетах настраивается громкость и тональность звучания, а также продолжительность сигнала. Световые индикаторы, присутствующие практически во всех электронных детекторах, особенно актуальны в ночное время, кроме того, имеется и разъем для подключения световой индикации свингера или бата, что также обеспечивает дополнительные удобства.
Зачем нужен пейджер
В ситуациях, когда приходится ловить по соседству с другими фидеристами, дабы никому не мешать пронзительными сигналами, переключают звук на радиомодуль или пейджер, который у рыболова всегда под рукой.
Пейджер удобен тем что:
- дает возможность рыболову узнать о поклевке, даже когда тот находится в удалении от удилищ;
- позволяет избежать резких и громких звуков, мешающим окружающим и распугивающим рыбу;
- сигнализирует о том, на каком именно удилище произошла поклевка.
Пейджер имеет небольшие размеры и его носят в кармане куртки, а в ночное время, рыболов может отдохнуть в палатке, так как в случае поклевки радиомодуль сразу даст знать об этом. Каждому удилищу на пейджере соответствует определенная лампочка, которая загорается при срабатывании сигнализатора.
На длительных сессиях вместо фидерных подставок используют род-поды, которые также оснащаются электронными сигнализаторами поклевки. В данном случае нет смысла пользоваться только механическими приспособлениями, типа тех же свингеров, так как их функциональность ограничена.
Электронные устройства крепятся к стойкам род-пода и успешно справляются со своими прямыми обязанностями.
Использование механических или электронных индикаторов очень удобно во время длительной рыбалки на фидерную снасть, так что каждый рыбак спортсмен или любитель, имеет их в своем арсенале.
Для рыболова с опытом и инструментами изготовление сигнализаторов поклёвки для фидера своими руками не представляет большого труда. При правильном подборе материалов на весь процесс тратится минимум времени. Правда, это касается приспособлений, не связанных с электроникой. В статье описано, как изготовить простейшие сигнализаторы, и сигнализатор маятникового типа.
Простейшие сигнализаторы
Приведем два типичных примера изготовления самодельных сигнализаторов поклевки для фидера из подручных материалов.
- Пробка для винной бутылки. Пробка свободно скользит по оснастке при забросе и подмотке, не повреждает бланк удилища при резкой поклевке, подсечке и не мешает в условиях интенсивного клева.
- Алюминиевая фольга от шоколада. Надо свернуть один лист несколько раз в ленту шириной в 2 см и обмотать вокруг лески – получится простой и эффективный сторожок.
Описанные сторожки просты и могут быть быстро изготовлены прямо на рыбалке.
Какие вообще существуют сигнализаторы для фидера и донки, .
Боковой кивок
Существует несколько способов изготовления такого самодельного сигнализатора для донки. Приведем один из них, который можно взять за основу. Итак:
Подбираем материалы.
- отрезок сталистой проволоки диаметром 0,8-1 мм и длиной 40 см (можно тросик или стальную пластину от старого автомобильного дворника);
- хомут для водопроводных ПВХ труб;
- металлический стержень (гвоздь или тонкую трубку), подходящий по диаметру к отверстию в пластиковом хомуте;
- монтажная шелковая нить;
- клей.
Основные элементы бокового сигнализатора поклевки: стержень с примотанной проволокой
- сверлим отверстие в стержне (если используется пластина, то не надо);
- сгибаем с одной стороны проволоку под 90 градусов на расстоянии 5 см;
- с другой стороны делаем небольшой крюк для завода лески;
- пятисантиметровый отрезок продеваем в стержень и приматываем нитью;
- покрываем соединение клеем (можно и лаком);
- смазываем стержень клеем и устанавливаем в хомут, подбирая угол наклона (если отверстия нет, его надо просверлить).
Боковой сигнализатор в снаряженном состоянии закреплен на удилище спиннингового типа
Устройство можно усовершенствовать и сделать съемные стержни – под разные тесты, но тогда надо точно подбирать сочетание по диаметрам. Для лучшей видимости окрашиваем сигнализатор.
Примечания: с правой стороны у хомута срежьте технологический прилив во избежание захлеста лески за него при забросе оснастки. Если бланк удилища тоньше внутреннего захвата хомута, его надо стянуть проволокой или подмотать на бланк изоленту.
Вместо хомута для ПВХ труб можно взять твердый пенопласт и выбрать с одной стороны паз, равный диаметру бланка удочки. Затем проделать отверстие под штырь и посадить его на клей. Крепить основу сигнализатора придется изолентой – менять в процессе рыбалки можно только стержень с проволокой. Можно закрепить и резиновыми кольцами, заранее надетыми на удочку, но они подвержены влиянию солнечных лучей и быстро выходят из строя.
Маятникового типа
Некоторые рыболовы предпочитают пользоваться маятниковыми сигнализаторами. Они крепятся в верхней части удилища одним концом за пропускное кольцо, другим концом цепляются за леску. Небольшой груз обеспечивает провис и сигнализирует о поклевке подъемом или опусканием сторожка.
Как правило, применяются заводские приспособления. Но такое устройство для фидера можно сделать и своими руками. Более того, он меньше травмирует бланк удочки. Для этого потребуется:
- пластиковая трубочка от 15 до 20 см длиной (можно для коктейля, но она недостаточно жесткая);
- сталистая проволока толщиной в 0,5-08 мм;
- плотный пенопласт или пробка от винной бутылки;
- клей.
Маятниковый сигнализатор в сборе: в большее кольцо продевается леска, меньшее цепляется за пропускное кольцо
Процесс изготовления состоит из следующих этапов:
- придаем пенопласту цилиндрическую форму (для пробки этот этап пропускаем);
- сверлим отверстие диаметром, равным наружной толщине трубочки;
- смазываем клеем трубочку и надеваем на нее пенопласт, чтобы от одного края оставалось расстояние 3-4 см;
- продеваем проволоку в трубочку и делаем петли – под пропускное кольцо можно оставить небольшой зазор, под леску (на фото – справа) делаем небольшой нахлест, чтобы сигнализатор не соскочил.
Петли должны располагаться перпендикулярно друг другу. Иначе приспособление работать не будет. Чтобы большее кольцо не травмировало бланк при забросе оснастки и при подсечке, рекомендуем на него надеть кембрик.
Для лучшей обзорности устройство красят в яркий свет. Чтобы озвучить сигнализатор, его оснащают бубенчиками. В условиях ночной ловли увидеть поклевку поможет «светлячок», прикрепленный к трубочке.
Электронные устройства
Чтобы изготовить электронный сигнализатор поклевки для фидера, нужно иметь минимальные навыки сборки электронных устройств. Рекомендуем такую схему устройства.
- корпус для устройства (можно воспользоваться старой вилкой для зарядки мобильного телефона);
- материал для рычага – стальную проволоку 2 мм толщиной;
- звуковой генератор (пищалку), в этом качестве подойдет устройство от китайского будильника;
- микропереключатель;
- батарею, которая подходит под пищалку;
- светодиод – световой индикатор (можно взять от зажигалки с подсветкой – там и крепления есть).
Рычаг надо расположить так, чтобы он при подергивании лески нажимал на переключатель и замыкал цепь. После этого раздается звук и загорается светодиод.
Рычаг вращается в корпусе сигнализатора, при подъеме лески контакт замкнется и раздастся звук
В некоторых случаях микропереключатель целесообразней заменить герконом, выступающим в роли датчика. Но тогда нужен еще и магнит, приближение к которому геркона сопровождается звуковым сигналом. Такая схема немного сложней, чем с тумблером.
Сигнализаторы для донной снасти вполне можно сделать самостоятельно, если есть небольшой набор материалов, навыки и инструменты. В некоторых случаях приспособления, изготовленные своими руками, дают даже больший эффект, чем промышленные устройства.
Электронные, а также механические сигнализаторы поклевки используют многие рыболовы. Не только любители активно пользуются подобными устройствами, но и любители фидерной, а также донной ловли, ведь любительская не предполагает таких частых перезабросов, как это происходит при спортивной ловле. Благодаря таким индикаторам можно на определенное время оставить снасти, не боясь при этом пропустить поклевку. Однако качественная продукция известных производителей стоит зачастую немало, поэтому вопрос как сделать электронный сигнализатор поклевки своими руками остается актуальным несмотря на разнообразие подобных устройств на прилавках рыболовных магазинов.
Самые простенькие индикаторы поклевки вполне можно изготовить самостоятельно, не имея вовсе никакого опыта работы с электроникой и электрическими цепями. Некоторые не потребуют от рыболова даже навыков работы с паяльником.
Вариант №1
Понадобится:
- Светодиод
- Небольшая плоская батарейка
- Термоусадочная трубка, в которую помещается батарейка.
- Две силиконовые трубочки, одна из которых должна соответствовать диаметром светодиоду.
Сначала необходимо отрезать термоусадочную трубку так, чтобы при помещении в нее батарейки с обоих боков оставалось примерно 1-1,5 см трубки. Вставить внутрь силиконовую трубочку, после чего зажигалкой, или другим источником огня, и обжечь до закрепления трубочки с обеих сторон.
Важно! Со стороны, где будет расположен светодиод, трубочка должна выниматься.
Светодиод поместить внутрь силиконовой трубочки, после чего изолировать его от контакта с водой при помощи прозрачного силиконового клея. Крепежный конец также желательно проклеить, не забыв оставить при этом место для крепления конструкции к поплавку. Этот самодельный сигнализатор поклевки можно использовать и для ночной поплавочной ловли, и крепить на карповых, или при ловле ночью. Этим же устройством можно усовершенствовать маятниковый сигнализатор поклевки, сделав его заметным в темное время суток.
Важно! Если светодиод не загорается, необходимо сменить полярность контактов.
Вариант №2
Этот сигнализатор поклевки своими руками несколько сложнее. Для его изготовления понадобится:
- Светодиод с элементами питания (отлично подходят варианты из зажигалок с фонариками – уже есть готовый корпус для батареек).
- Металлическая трубка.
- Пружина и саморез.
- Резинка и несколько сантиметров тонкого провода.
Лампочку с элементами питания поместить внутрь трубки, один из контактов светодиода необходимо замкнуть на корпус. На пружине зафиксировать саморез, поместить этим концом внутрь трубки, другой конец при помощи резинки зафиксировать внутри корпуса.
Ко второму контакту светодиода необходимо припаять проводок, другой конец которого необходимо закрепить на выступающей снаружи части пружинки. При поклевке утяжеленная саморезом пружина замыкает контакт, срабатывает светодиод. Звуковой сигнализатор поклевки своими руками из подобной конструкции также несложно сделать, достаточно поменять светодиод на пищалку с недорогой открытки, однако вспышки света ночью более заметны, чем кратковременные срабатывания звукового сигнала.
Средний вариант
Опишем изготовление промежуточного варианта сигнализатора. здесь также применяется светодиод с батареями из зажигалки, а также силиконовый наконечник от пипетки и металлизированный скотч с изолентой.
Фото 1. Вытаскиваем из зажигалки световой блок.
Фото 2. Монтируем отрезок трубочки с помощью металлизированного скотча.
Фото 3. Помещаем конструкцию в силиконовый наконечник, уплотняя изолентой.
Количество скотча нужно подобрать таким образом, чтобы неподвижная конструкция не светилась, а при поклевке появлялось свечение, как на следующем фото.
Фото 4. Светится, однако!
Изготовление более сложных вариантов электронных сигнализаторов
Есть и более продвинутые самоделки, для изготовления которых понадобится определенный опыт и знания электротехники и электроники (впрочем, всегда можно постараться найти в кругу своих знакомых радиолюбителя, который за символическую плату изготовит индикатор поклевки).
Для изготовления одного из сравнительно более сложных индикаторов поклевки понадобится:
- Дешевый китайский будильник (обеспечивает одновременно корпусом для устройства и динамиком).
- Резистор из обыкновенной компьютерной мышки.
- (вполне подойдет велосипедная спица, или просто металлическая проволока достаточного диаметра).
Два крайних контакта резистора необходимо спаять вместе, в дальнейшем они будут подсоединены к элементу питания. К среднему же необходимо припаять провод, который будет крепиться к плате будильника. Далее нужно подобрать место в корпусе для резистора. После того, как место выбрано, нужно разогретым шилом или гвоздем проделать отверстие в корпусе, сквозь которое будет проходить кивок. Резистор фиксируют клеем. Кивок крепят в отверстие резистора. Готовое изделие должно крепиться к удилищу, леску заводить за кивок так, чтобы она была натянутой. При отклонении кивка в любую из сторон это устройство издает довольно громкий звуковой сигнал, который оповещает о поклевке к берегу, или от берега.
Для варианта с герконом нужны:
- Корпус будущего устройства.
- Пружинящая пластина для геркона, пластина для крепления магнита.
- Герметичный контакт с магнитом.
- Элемент питания и световой индикатор.
Герметичный контакт крепят к пружинящей металлической пластине, на конце которой также должно быть кольцо для привязывания лески. Пластину с герконом монтируют внутри корпуса, опытным путем подбирают оптимальное расстояние крепления магнита. В корпусе также устанавливается плата с необходимыми для работы индикатора поклевки радиодеталями, а также тумблер и элемент питания необходимой мощности.
Важно! Тумблер необходим для того, чтобы электронный сигнализатор не срабатывал при транспортировке устройства к водоему. Такой вариант гораздо более удобен, чем открывать каждый раз корпус для извлечения батарейки.
В корпусе также нужны отверстия для светового индикатора, динамика, сигнализирующего о поклевке, а также для выхода лески. Леска одним концом крепится к пластине с герконом, а другим к клипсе, которая в свою очередь монтируется к основной леске, и передает усилие при поклевке на пластину с герметичным контактом. Подобный сигнализатор поклевки обычно устанавливают , а не на сам бланк.
С использованием герметичного контакта получаются достаточно чувствительные и надежные самодельные индикаторы поклевки, однако для изготовления подобных устройств необходим определенный опыт.
Наверное, у каждого заядлого рыбака, рано или поздно проскальзывает мысль о том, что неплохо бы было заиметь в своем хозяйстве помощника, небольшого – но наблюдательного. Называется такой помощник «сигнализатор поклевки». Но многие не просто хотят его приобрести – а сделать сигнализатор своими руками. Сегодня мы расскажем о том, какие бывают виды сигнализаторов, как сделать некоторые из них.
Contents
Простейшие сигнализаторы поклевки (принципы действия, инструкция по изготовлению):
У каждого рыбака для определения клева есть глаза, уши и руки. Механический сигнализатор призван за счет своего принципа действия, сообщить через визуальный, акустический или тактильный контакт начало поклевки.
Механические визуальные сигнализаторы
Кивок. Самые простые устройства – это нам знакомый поплавок или кончик удилища (кивок). Эти виды сигнализаторов знакомы каждому. Как сделать поплавок и кивок самому, или какой купить, знает каждый рыбак.
Трубочка из фольги. Также, есть немного другие сигнализаторы, которые основываются по принципу действия на колебании лески. Самый простой визуальный – это трубочка из фольги.
- Берем алюминиевую фольгу, сворачиваем трубочку.
- После трубку надеваем на основную леску.
- Продевать леску нужно между катушкой и первым кольцом на удилище – образуется провис лески в этом месте.
Как начинается поклевка – провис лески уменьшается, мы понимаем, что рыба начала захватывать приманку. Алюминиевая фольга хороша тем что, переливается на солнце (хорошо видно ее движение), а также шуршит во время подпрыгивания.
Недостаток – при ветре бесполезна (причина – легкость материала).
Механические акустические сигнализаторы
Правильный колокольчик.
Поговорим о простом акустическом сигнализаторе – это колокольчики. Наша конструкция значительно лучше покупных бубенчиков, так как колокольчик во время подсечки слетает со снасти и не мешает вываживанию.
- Покупаем колокольчик, снимаем все, что на нем висит.
- Ищем резиновый шланг около трех сантиметров в диаметре. Обращаем внимание в поиске на то, чтобы стенки его были тонкими.
- На шланге отмеряем кусочек в полтора сантиметра в длину.
- Отрезаем отмерянное колечко, и смотрим, какую форму оно имеет. Если круг, то разрезаем вдоль с одной стороны где угодно, а вот если овал, то делаем разрез на одной из вытянутых сторон.
- Теперь нам нужны две гайки и болт. Размер болта такой, чтобы прошел в ушко колокольчика.
- Теперь надо в одном конце разрезанного резинового колечка проделать отверстие равное диаметру болта (лучше просверлить на малых оборотах).
- Продеваем болт в отверстие в резиновом колечке (шляпкой внутрь кольца). Получится крючок из резинового кольца, с одной стороны которого выступает болт.
- На болт надеваем затягивающейся петлей кусок толстой лески длиной в метр.
- Затягиваем петлю.
- Теперь надеваем колокольчик, прижимаем все вместе и затягиваем гайкой, потом накручиваем вторую гайку для того что бы законтрить первую.
У нас получился колокольчик с резиновым крючком. Вешаем на леску ближе к кончику удилища. При подсечке колокольчик может слетать – чтобы не потерять его, свободный конец лески на нашей конструкции привязываем к колышку в земле.
Данная конструкция намного лучше дешевых бубенчиков, которые продаются в магазинах. Так как сигнализатор слетает с удилища. Вы не нервируете ни себя, ни рядом стоящих рыболовов. А также не спугиваете рыбу.
Электронные сигнализаторы
Задумавшись о сигнализаторе и оценив его преимущество – хочется от него большего. Механический сигнализатор требует обязательного контроля со стороны рыбака за его срабатыванием, то есть нахождение все время возле удилищ. А если хочется большего? Отойти по естественным нуждам, приготовить пищу, просто расслабиться и размять ноги, тут на помощь приходит электронный сигнализатор, его ещё называют . Он не требует постоянного присутствия возле удилища и сообщит о поклевке визуальным (лампочкой) или звуковым сигналом. В продаже их достаточное количество типов, видов и моделей.
Разделить можно условно на типы:
- визуальные
- звуковые
- комбинированные
Принцип действия так же прост – леска проходит сквозь прорезь, в прорези маленькая катушка, при ее движении срабатывает сигнал.
Итак, мы описали примитивные механические сигнализаторы и рассказали вкратце о фабричных электронных, какие продаются в магазине. Теперь расскажем, как сделать более-менее простую конструкцию механического сигнализатора, а также как самому собрать электронный.
Устройство и изготовление простого бокового механического сигнализатора
Нам потребуются следующие комплектующие:
- Крепеж-защелка для ПВХ труб (используется для крепления в стену, потолок или пол, в него защелкивается сама труба).
- Сталистая (упругая) проволока длиной в 20 см. и диаметром 0,8 – 1 мм.
- Нитка капроновая, водостойкий клей, любая краска для металла «ядовито-яркого» цвета (краску можно купить в баллончиках) или самоклеющаяся пленка яркого цвета.
- Стержень или трубочка (направляющая) длиной 8-10 см. Диаметр трубочки такой – чтобы туго войти в боковое отверстие для держателя ПВХ труб.
Пошаговая инструкция
Приступаем к сборке нашего сигнализатора.
- Делаем отверстие на конце трубочки или стержня по диаметру проволоки.
- Проволоку гнем дугой, отмеряем с одного конца 5 см. и загибаем на 90 градусов наружу от внутреннего изгиба дуги.
- Продеваем проволоку в отверстие в трубочке или стержне. Загнутый кончик у нас получится параллельно вдоль направляющей.
- Промазываем кончик проволоки и направляющую клеем и приматываем плотно нитками в несколько слоев.
- Каждый слой промазываем клеем.
- Как высохнет можно или прокрасить это место или вскрыть лаком (например, для ногтей), как вариант надеть термоусадочную трубку на место склейки и зажигалкой ее обсадить по диаметру.
- На другом конце загибаем крючок для завода основной лески.
- Направляющую вставляем в держатель для труб (лучше посадить на клей).
- Красим «ядовитой» краской или обклеиваем яркой пленкой 5–7 сантиметров кончика держателя со стороны крючка для завода лески.
- Надеваем на ручку удилища после катушки. Проволочная дуга должна оказаться сбоку.
- Концы держателя схватываем плотной резинкой (чтобы не слетал). Основную леску после катушки зацепляем за крючок на проволочной дуге.
При поклевке леска натягивается и изгибает дугу. Ориентируясь по колебаниям яркого кончика дуги – легко определить момент поклевки.
Схемы простых электронных сигнализаторов поклевки (принцип работы)
Вариант 1. Простая схема электронного сигнализатора
Датчик натяжения лески выполняется из контактной группы от реле РПУ-2. Важно только настроить, чтобы разжимания реле происходило при малейшем движении лески, но это делается очень легко во время сборки.
Вариант 2. Простая схема ждущего звукового и светового сигнализатора
Вариант 3. Электронный сигнализатор из брелка с мелодией
Очень простая схема и не требует дополнительного описания. По-прежнему используется реле РПУ-2 или его аналог.
Вариант 4. Более сложная схема ждущего сигнализатора поклевки
Для сборки сигнализатора электронного нужно обладать хотя бы минимальными конструкторскими навыками – какой корпус поместить, какую систему лучше придумать, метод крепления и т.д. Это определяет каждый конструктор для себя самостоятельно. Мы же расскажем о самом принципе работы электронного сигнализатора и его комплектующих. Для сборки понадобятся:
- Батарейка на 3 вольта (или несколько соединенных последовательно).
- Контакты от сломанного будильника или игрушки.
- Геркон разомкнутый, без магнита.
- Магнит (можно от защелки мебельной защелки).
- Светодиод или пищалка (или и то и другое для комбинированного сигнализатора).
Перед вами наиболее полноценная схема электронного звукового сигнализатора.
Принцип работы такого сигнализатора заключается в следующем – при подводе магнита к геркону (во время поклевки) схема замыкается и передает электрический ток на светодиод или пищалку (или на оба элемента). Происходит свечение светодиода или зуммер пищалки – оповещение о начале поклевки.
Такую схему можно использовать, например, в вышеописанном механическом сигнализаторе – усовершенствовав его в электронный, комбинированный. В этом случае нам надо изогнуть дугу так, чтобы она была ближе к удилищу тем кончиком, где расположен крючок, через который проходит основная леска. На этом кончике дуги нужно укрепить магнит, на удилище закрепить расположенные внутри какой-нибудь трубочки или коробочки элементы питания, геркон и светодиод с пищалкой.
Подробное карповое руководство для начинающих карпятников. Устройство базовых снастей .
Во время поклевки леска натянется и согнет проволочную дугу с магнитом, приблизив его к геркону. Геркон замкнет цепь и подаст питание на светодиод и пищалку. Можно в цепь поставить тумблер для включения и выключения пищалки по желанию и тогда она будет срабатывать только во включенном положении.
Чтобы светодиод работал всегда – тумблер устанавливайте в цепи после светодиода, чтобы в выключенном положении без питания не оставить и сам светодиод. Получается замечательный сигнализатор.
Электронный сигнализатор Мегатекст и его принцип работы
Плюс этой конструкции в том, что в разомкнутом состоянии наш сигнализатор совсем не потребляет питание от элементов. Его можно использовать в любое время суток. Если нужно отойти, то надо всего лишь включить пищалку и она оповести о клеве на расстоянии от удилища. В случае выхода из строя или разрядке элементов питания такой сигнализатор сможет работать и в механическом режиме. Достаточно будет снять магнит и разогнуть дугу в старое положение. Результативных подсечек вам.
