Недорогой и достаточно мощный токарный мини-станок по дереву для изготовления мелких сувениров или мелкого ремонта можно сделать своими руками. Основой послужит обычная двухскоростная дрель мощностью не менее 500 Вт. Далее приводится пошаговая инструкция изготовления станка, на котором можно выполнять изделия с максимальными размерами 160х400 мм.
Возможности станка
У станка из дрели существует множество применений кроме токарных работ:
- закрепив наждачный камень, используя упор, можно своими руками точить ножи, сверла, стамески;
- под прямым углом по краю можно обрабатывать детали из плексигласа, оргстекла или древесины. Необходимо в патрон установить фанерный круг с наждачной бумагой, а вместо упора приставляется подставка из дерева, на которую кладут деталь;
- с помощью резинового круга и комплекта наждачной бумаги можно полировать и шлифовать любые детали из древесины или металла;
- если же закрепить войлочный диск, отполировываются до идеального блеска любая металлическая утварь.
Корпус и передняя бабка
Стойку (корпус) для станка легко сделать из доски или толстой фанеры. В корпусе проделывается круглая прорезь для самой дрели (размер должен быть таким, чтобы инструмент входил плотно) и для стягивающего болта. После чего пропиливается паз шириной не более 2 миллиметров.
К основанию стойка крепится металлическими уголками. В прорезь устанавливают дрель и крепко затягивают винтом.
Более надежные стойки для бабок получаются из текстолита или металлического листа. Собирая корпус, следует добиться соосности прорезей в обеих стойках.
Центральная часть бабки выполняется из металлического стержня с одного края сужающегося в конус. Перед конусом за 15 мм напиливается резьба М8. На стержень накручивается гайка, из нее выглядывает конус и небольшой отрезок стержня.
Задняя бабка с фиксированной серединой
Необходима деревянная заготовка такой же формы, как для передней бабки. Середина выполняется из закаленной стали марки У8. Из нее своими руками вытачивается втулка, внутри которой делают резьбу с параметрами М14х1,5. Сбоку проделывается ход для стопорного болта с резьбой М6. С краю втулки выполняется резьба М24х3 для установки гайки, которая будет удерживать втулку. Подходящий маховик снимают с водопроводного крана.
Комплектующие резцового упора, выполняют стальными. Из полосы металла 6х10 мм делается скоба. Цилиндрическая оправка выполняется с диаметром не более 15 миллиметров, а края скобы сваркой крепятся к трубке. Также на стойку прикрепляется упор в виде уголка. Механизм прикрепляется болтом к верстаку. Для вкручивания болта делается специальная гайка с широким буртиком, которая на шурупы прикрепляется к нижней крышке верстака.
Закрепление заготовки
Чтобы изделие получилось качественным, деревянную болванку нужно высушить. До крепления в токарном станке следует обтесать или обточить ее, оставив около 3 мм для обработки в станке. С обоих концов проделываются два небольших углубления, в них вставляют края гайки. Болванка размещается между серединами бабок и накрепко прижимается стопором.
Когда заготовка установлена, резцовый упор своими руками размещают с промежутком не более 2 см до заготовки. Рабочая поверхность резца должна располагаться на высоте центра болванки.
Для работы по дереву на станке, сделанном своими руками, подойдут резцы следующих видов:
- обдирочные или полукруглые для подготовительных работ;
- плоские для чистовой отделки;
- отрезные и подрезные.
Вместо резцов подойдут остро заточенные стамески по дереву. Можно сделать их самостоятельно из напильников, которые с помощью точильного камня доводятся до требуемой формы профиля.
- Обрабатывать дерево на самодельном токарном станке лучше, включив дрель на малые обороты.
- Во время работы резец должен располагаться под углом 25-30 градусов к болванке.
- Окончательной формы добиваются за несколько подходов.
- Шлифуют и полируют готовое изделие на максимальных оборотах с помощью шлифовальной бумаги (номера больше 60 для шлифовки, больше 200 — для полировки).
- Отполированное изделие лакируют или красят прямо в токарном станке. И только подсохшее подрезают и снимают.
Поделки из дерева и меди круглой формы хорошо изготавливать на домашнем маленьком токарном станке. Что общего между токарным станком и дрелью? Для рядового человека, далекого от производства, ничего. Но для современного Кулибина это настоящий Клондайк идей. Человек с фантазией и умелыми руками с легкостью смастерит свой домашний токарный станок из дрели.
Покупной или самодельный токарный станок - что лучше?
Стоимость небольших токарных станков заводского изготовления заставляет задуматься над альтернативным решением этой задачи. Самостоятельно собранный станок для токарных работ может обойтись намного дешевле. Чтобы претворить свою затею в жизнь, самое дорогое, что потребуется купить, - это дрель или перфоратор, имеющий функцию дрели. Рассмотрим вариант изготовления токарного станка из для частного домашнего бизнеса. Простота изготовления такого нужного и полезного оборудования поражает. Самый простой токарный станок можно изготовить за один день "на коленке". При изготовлении самого неприхотливого токарного станка потребуются деревянные бруски, фанера, жесть, хороший клей и прочие материалы.
Материалы для изготовления токарного станка
Прежде чем думать, как сделать токарный станок, нужно просчитать, а не получится ли стоимость необходимых материалов больше, чем стоимость заводского прибора? Для этого лучше просмотреть список всех необходимых материалов и оборудования, определить, что из этого имеется в наличии и посчитать, какую сумму нужно потратить на недостающие элементы.
Набор для токарного станка из дрели выглядит следующим образом:
- электрическая дрель;
- крепкий стол или верстак;
- минимум три струбцины;
- саморезы;
- болты, винты и гайки;
- напильники;
- резцы;
- наждачная бумага.
Но если ваш домашний бизнес вырос, требует высокой производительности и точности изготовления стальных деталей, в таком случае необходимо раскошелиться и приобрести токарный станок промышленного изготовления с мощным электродвигателем, жесткой станиной и оснасткой, установленной на ней.
Из чего состоит токарный станок?
Любой токарный станок имеет в своей конструкции следующие основные составляющие:
- Станина токарного станка. Основа в станкостроении.
- Передняя бабка с силовым агрегатом, в данном случае - дрелью.
- Задняя бабка. Расположение ее по оси должно соответствовать оси передней бабки. В противном случае во время работы будет выходить брак.
- Для установки режущего инструмента необходим упор. Расположение его должно быть максимально приближено к заготовке, установленной для обработки. Желательно изготовить такой опорный стол, который позволит безопасно работать на самодельном токарном станке из дрели.
- Станина станка определяет основное расположение узлов токарного станка и обеспечивает надежность всего агрегата. Мощная станина, обустроенная надежными ногами с правильно установленными и соосными узлами, - это полноценный токарный станок. Небольшая станина может устанавливаться на массивный стол или верстак. Собранный токарный станок из дрели на станине такого типа легко переносится и транспортируется.
- Купленная заводская оснастка в облегчит работу на токарном станке из дрели.
Нужно отметить, что обработка материалов на полученном приборе будет ограничена. На таком самодельном устройстве можно обрабатывать дерево, медь, алюминий и его сплавы, то есть любые мягкие материалы. На изготовленном своими руками токарном станке из дрели стальную деталь не выточить.
Процесс работы
В качестве станины хорошо подойдет кусок толстой фанеры. Она имеет ровную поверхность, что поможет в соосной установке передней и задней бабки. Дрель можно закрепить любым доступным методом. Основное условие - она должна быть жестко смонтирована. В нашем случае рассмотрим пример с использованием струбцин.
Подготовим основной элемент силовой тяги. Для удобства сборки самодельного токарного станка из дрели подготовим зажимное приспособление для фиксации дрели. Возьмем металлическую струбцину, предварительно немного переделав ее.
Необходимо закрепить хомут, который в дальнейшем зажмет нашу дрель. Закрепим ее на станину. Хомутом, закрепленным на струбцине, зажмем дрель. Таким образом, получилась жестко закрепленная передняя бабка с силовым агрегатом.
Суппорт для токарного станка
Аналогичным способом сделаем заднюю бабку токарного станка из дрели. Нужно установить заднюю бабку, применив вторую струбцину, обязательно в одной оси с передней. Для удобства работы отлично подойдет для задней бабки подшипник с запрессованной осью, заточенной под конус. В качестве крепежного элемента для детали можно использовать и патрон.
Третья струбцина нам потребуется для опорного стола. Это так называемый токарями-профессионалами суппорт.
Для удобства перемещения суппорта вдоль оси детали на основании станины желательно сделать жесткий паз. Способ изготовления следующий:
- Из фанеры вырезаются две ровных планки по длине токарного станка.
- Затем они жестко крепятся на станине.
- Между ними вставляется основание суппорта, обеспечивающее надежное его перемещение вдоль оси.
Такое простое и надежное приспособление обеспечит простоту обработки деталей.
Идеальный вариант суппорта для токарного станка из дрели - тот, когда суппорт имеет возможность перемещаться как вдоль оси токарного станка, так и поперек его. С помощью него токарь свободно сможет держать резец в процессе обработки. Суппорт подводится к детали фактически вплотную, что обеспечивает полную безопасность в работе. Если упор находится далеко от заготовки, то токарный инструмент может вырвать из рук.
Инструмент, необходимый для обработки детали
Обрабатывать деталь, закрепленную в токарном станке, можно резцами. Особенно это касается тех деталей, которые состоят из различных сплавов. Резец надежно крепится на суппорте, что позволяет вытачивать медные, латунные изделия и детали из иных мягких металлов. В качестве резца для обработки деревянной заготовки подойдет заточенный слесарный напильник - рашпиль. Справится с работой и надфиль. Хорошо и правильно заточенный обрезок автомобильной рессоры, также прекрасно работает в роли резца.
Как закрепить заготовку большого диаметра на станке?
Для крепления заготовок большого диаметра на токарный станок придется запастись план шайбой, которая крепится в патрон электродрели. Ее использование дает возможность вытачивать детали больших диаметров.
На самодельном станке можно выточить для лестницы балясины, изготовить своими руками и на свое усмотрение посуду из дерева. Станок прекрасно подойдет при изготовлении круглых подсвечников, да и вообще любого круглого деревянного изделия и изделий из мягких видов металлов.
Как тиражировать деревянные изделия из заготовок?
Для тиражирования балясин к строящейся лестнице, например, можно применить копир. Что представляет собой копир и как с ним работать? Все до смешного просто. Изготавливается необходимое изделие для лестницы. К компактному токарному станку по дереву из дрели делается дополнительное устройство, на котором крепится изготовленная в точных размерах балясина. Второй экземпляр делается по существующим размерам.
Многие видели, как мастера работают над дубликатами ключей. В копир вставляется "родной" ключ, а все выпуклости на заготовке дублируют его выпуклости. Отпадает необходимость в постоянном замере детали. Выточенная деталь получается точной копией оригинала. Принцип и подход - те же.
Чертежи токарного станка из дрели
Дополнив самодельный токарный станок всего некоторыми деталями, вы сможете значительно расширить функции такого оборудования. С помощью него можно окрашивать деталь или выточить витую сетку по всей длине заготовки. Использовать уникальные возможности дрели можно не только в токарном станке. Смастерить на той же станине можно и который будет работать не хуже фабричного. Диаметр сверла зависит от патрона в дрели. Увеличить диаметр помогут переходники или сверла с хвостовиками, подходящими под патрон. Сделать фрезерный станок, узнав и поняв возможности дрели, не составит большого труда.
Электрики высоко оценят применение самодельного токарного станка при намотке обмоток для трансформаторов в домашних условиях.
В заключение можно констатировать: простой на первый взгляд электроинструмент при грамотном и правильном использовании может расширить свои возможности и стать незаменимым оборудованием в домашнем производстве. Главное - прежде чем пробовать и изучать, как сделать токарный станок, нужно набраться терпения.
Токарный станок открывает большие возможности перед мастером, и, прежде всего, это создание различных заготовок округлых форм, созданных при вращении самой заготовки вокруг некоторой оси вращения. В настоящей статье мы опишем один из вариантов токарного станка, выполненного на базе обычной дрели.
Введение
На токарном станке по дереву можно изготовить различные заготовки и готовые изделия – это и различные палочки, цилиндры, тарелки, бочонки и пр., которые могут быть использованы в строительстве, ремонте, при изготовлении различных декоративных изделий, моделировании и пр. Покупка большого токарного станка – дело хлопотное и дорогостоящее. Ниже представлен вариант самостоятельного изготовления такого станка из подручных материалов. Весь процесс создания разбит на операции и по каждой из них приведены комментарии фото, а в конце есть полное видео всего процесса. Изготовление самодельного токарного станка по видео существенно упростит понимание идеи и технологических решений. В конце статьи приведены чертежи токарного станка сделанного своими руками.
Оригинальная идея
Оригинальность идеи заключается в том, что наш самодельный токарный станок будет делаться на базе ранее описанного (см. статью «»), а также на базе того же сверлильного можно создать еще два других станка, которые описаны в статьях:
В них также подробно расписаны все технологические операции создании, есть фото и видео. Таким образом, получается, что все четыре станка имеют одну общую базу – это довольно удобно, универсально и унифицировано.
|
 |
 |
В случае необходимости, имея под рукой все комплектующие, можно по мере надобности собирать или разобрать нужный в данный момент станок.
Подготовка к работе
К работе нужно подготовиться, чтобы не получилось, что дойдя до половины всех работ, выяснится, что что-то забыто, упущено или отсутствует. Поэтому рекомендуем сначала ознакомиться с материалом данной статьи и проверить наличие всех необходимых материалов, инструментов и технологических оснасток. Для этого при описании процесса изготовления все детально расписано и разобрано по операциям.
Инструмент
Для изготовления токарного станка по дереву из дрели потребуется следующий инструмент:
- или .
- Электролобзик.
- Болгарка (если по правильному, то углошлифовальная машинка (УШМ).
- или дрель.
- Шлифовальный станок.
- Ручной инструмент: струбцины, отвертка, молоток, угольник, разметочный карандаш и пр.
Материал и комплектующие
Для изготовления станка по дереву своими руками потребуется следующие материалы и комплектующие:
- Фанера 15 мм.
- Сосновый массив;
- Крыльчатая гайка;
- Крепеж: болт М6, саморезы различной длины.
Основные конструктивные элементы
Конструкция самодельного токарного станка на базе дрели состоит из деталей:
- Основание:
- Рама;
- Шпиндельная коробка;
- Передняя бабка и задняя бабка;
- Подручник с кареткой;
- Дрель.
Изготовление токарного станка
Для описания всего процесса создания токарного станка по дереву своими руками, мы выделим несколько этапов и сгруппируем работы по конструктивным элементам. В настоящем описании будут фото и видеоматериалы.
Основание (рама и шпиндельная коробка)
Как уже было сказано выше, то часть конструктива использовано от ранее описанного . Поэтому в данном материале мы не будем этого делать заново, и просто предлагаем открыть статью «» – там все подробно описано.
Таким образом, считаем, что рама и шпиндельная коробка готовы и имеют следующий вид.
Передняя и задняя бабки
Обе бабки являются силовыми элементами, поэтому им потребуется большая прочность. Чтобы ее обеспечить, необходимо склеить даже не два, а три слоя для одной заготовки. Габаритные размеры обеих бабок составляет 120 х 160 мм.
Далее нужно придать требуемую форму заготовкам, чтобы получились полноценные детали. Чертежи всех деталей собраны в разделе «Заключение / Чертежи заготовок». Это можно сделать либо на , либо на любом другом . В итоге получаются вот такие детали.
Теперь нужно к ним собрать направляющие размером 100 х 40 х 30 мм, а именно приклеить и усилить соединение саморезами. Лучше всего разметку и выравнивание сделать «по месту», то есть берем два бруска указанных размеров, устанавливаем в среднюю часть рамы, наносим клей и устанавливаем на них бабки, выравниваем и фиксируем струбцинами.
Теперь нужно установить бабки и зафиксировать. Для этого нужно просверлить в направляющих отверстия под винт, установить их в проектное положение, вставить снизу винт, установить прижимающую планку и затянуть винт сверху гайкой. Гайка может быть крыльчатой с небольшой рукояткой.
Далее сверлим по месту отверстия в обоих деталях, но в одной бабке сверлим отверстие под центр (простое сквозное отверстие), а в другой бабке кроме простого сквозного отверстия, делаем (можно использовать ) посадочные места (не сквозные!!!) для двух подшипников с обеих сторон заготовки.
Теперь необходимо сделать центр и шпиндель. Для изготовления обеих деталей будем использовать резьбовую шпильку M8 или M10. Для изготовления как центра, так и шпинделя, шпильку нужно заточить.
Затем собираем шпиндель – накручиваем контргайку, затем удлиняющую гайку, которой мы придали специальный вид коронки и контрим их так, чтобы края зубцов удлиняющей гайки были на одном уровне с острием заточенной шпильки (вала шпинделя). Потом устанавливаем шпильку в подшипники и одним концом в патрон дрели.
Для исключения произвольного выхода шпильки из посадочного места нужно установить две законтренные гайки на участке от патрона до первого подшипника. Причем эти гайки должны быть вплотную к подшипнику.
Теперь приступаем к изготовлению центра для задней бабки. Как было сказано выше, ее конец мы заострили. Для ее подачи (вращения) можно сделать небольшой круг из , например с помощью (коронки) и запрессовать крыльчатую гайку.
В нее вкручиваем шпильку и контрим гайкой.
Подручник
Подручник служит для опоры режущего инструмента (резцов). Важна его прочность, а также простота и гибкость в изменении положения для большего удобства в работе.
Подручник состоит из четырех основных деталей:
- Ложе;
- Каретка;
- Брус с прорезью;
- Прижимная планка с болтом.
Изготовление деталей
Для изготовления ложе нужно взять заготовку из размерами 160 х 100 мм и выпилить на станке необходимую форму.
Брус с прорезью изготавливается из бруска размерами 230 х 40 х 30 мм. Прорезь необходимо сделать на станке длиной 105 мм.
Прижимная планка с болтом используется от – она там фиксировала сверлильный стол, поэтому описывать ее не будем.
Сборка
Таким образом, получаем подручник в сборе.
После его установки, наш самодельный токарный станок готов.
… и можно приступать к работе на станке.
Заключение
Итог
Мы своими руками сделали , приложили фото всех технологических операций! Если следовать всем инструкциям, описанным выше, то получиться незаменимый инструмент, который по праву займет свое достойное место в Вашей мастерской.
Габаритные размеры станка
Приведем таблицу с габаритными размерами самодельного токарного станка из электродрели:
Чертежи заготовок
Приведем чертеж деталей самодельного , описанного выше.
Видео
Видео, по которому делался этот материал:
Токарный станок из дрели, выполняющий несложную токарную обработку различных материалов, принесет в условиях домашней столярной мастерской большую пользу.
Мобильные токарные агрегаты для обработки деталей, использующие электрическую дрель как привод, предлагаются в различных вариантах на современном рынке инструментальных приборов.
Все же для домашнего мастера лучше изготовить токарный станок из домашней дрели своими руками, используя подручные материалы и детали – это позволит значительно сэкономить.
При этом за счет правильного подбора комплектующих деталей и схемы такого агрегата можно по необходимости расширить его функциональные возможности.
Конструкция самодельного токарного станка из дрели
Чертежи токарного станка из дрели состоят из четырех важнейших узлов: станины, передней бабки, задней бабки, суппорта (подручника).
Самодельный токарный станок из дрели обязательно должен иметь надежное устойчивое основание, что обеспечивает качество, точность и легкость обработки различных материалов.
Наиболее точные промышленные агрегаты по металлу, дереву, другим материалам оснащаются массивной станиной на ножках.
Свой станок домашнему мастеру лучше сделать более мобильным. Соответственно, станина должна быть легкой или разборной.
С ее помощью станок можно будет установить на стол, верстак, тумбу, перемещая его по мере необходимости.
Главное, чтобы станина выполняла свою главную функцию, являясь жестким надежным основанием, на котором правильно располагаются основные функциональные узлы станка.
Передняя бабка – главная задача этого узла заключается в жесткой фиксации и обеспечении вращения обрабатываемой заготовки.
В процессе работы деталь должна быть жестко зафиксирована на одном месте и не двигаться под влиянием вибраций.
С другой стороны, передняя бабка может передвигаться в продольном направлении.
Благодаря этому обеспечивается возможность наиболее оптимальным образом расположить рабочие узлы приспособления в зависимости от размера обрабатываемой заготовки.
На стационарных промышленных станках такой функциональный узел входит в монолитную конструкцию целостной станины.
Самодельный токарный станок, сделанный из дрели своими руками, использует в качестве этой важной функциональной части прибора перфоратор или дрель, которую при необходимости легко снять.
Задняя бабка – подвижный узел станка, который можно без проблем зафиксировать в нужном месте станины. За счет мобильности можно устанавливать заготовки разной длины.
Главное, чтобы оси шпиндельного узла и задней бабки хорошо соотносились между собой.
Правильно сделанное такое приспособление должно иметь максимально точную регулировку упорного конуса.
Правильная схема взаимного расположения двух «бабок» позволяет надежно закреплять заготовки при их обработке.
Суппорт (подручник) – основная задача этого элемента токарного станка из бытовой дрели заключается в том, чтобы выполнять функцию упора для режущих инструментов, которые в основном удерживаются вручную.
Это приспособление может перемещаться по станине в продольном и поперечном направлении, жестко закрепляться при работе.
Важно установить суппорт в таком положении, чтобы рычаг режущего инструмента до обрабатываемой детали был как можно более коротким.
Это обеспечит безопасность при работе с различными заготовками.
Важно учитывать, что в самодельном токарном станке наибольшую свободу перемещений имеет суппорт, передвигаясь в продольном и поперечном направлении.
Благодаря этому обеспечивается оптимальное рабочее положение с нужным плечом рычага резца.
Оставшиеся два мобильных узла агрегата должны двигаться только по направляющим вдоль оси заготовки.
Изготовление токарного агрегата своими руками
При создании токарного приспособления с дрелью в условиях домашней мастерской используются разные подручные средства и возможности.
Например, верстак или стол с ровной рабочей поверхностью может эффективно выполнять функции жесткой станины и прочного основания.
Привод электрической дрели или перфоратора используется для обеспечения вращения обрабатываемой заготовки, а патрон инструмента позволяет жестко ее закрепить.
Для эффективного выполнения своих функций дрель закрепляется на станине с помощью зажима, который называют струбциной, и хомута, жестко зафиксированного на ее шейке.
Противоположный упор с конусным концом проще всего изготовить из двух деревянных брусков и регулировочного винта.
Такое приспособление устанавливается строго напротив закрепленной дрели, выполняя функции задней бабки.
Если в условиях домашней мастерской токарный станок планируется использовать преимущественно для обработки заготовок из дерева, то закрепить такой упор целесообразно с помощью обычного зажима.
Для изготовления подручника можно также использовать деревянный брусок, который крепится к поверхности основания с помощью струбцины.
Таким образом, используя простые доступные материалы, можно без особых сложностей сделать токарный станок по дереву из дрели своими руками.
Такой агрегат станет незаменимым помощником при изготовлении декоративных изделий из дерева, ручек для разнообразных инструментов и дверей.
С его помощью могут делаться красивые деревянные элементы интерьера, которые приносят помещению неповторимый шарм.
При необходимости производить токарную обработку заготовок из металла с помощью самодельных станков из дрели следует использовать точные чертежи, ориентироваться на технические параметры дрели или перфоратора.
Станина такого агрегата должна быть более тяжелой и прочной.
Жесткая конструкция станка по металлу, которая сохраняет стабильную центровку передней и задней бабок, позволяет обрабатывать заготовки из мягкого металла в условиях домашней мастерской.
При использовании специальной планшайбы, закрепленной в патроне дрели, можно обрабатывать объемные заготовки.
Если на таких станках заготовки обрабатываются с помощью напильника, надфиля, то в качестве подручника достаточно использовать прижимной вариант.
При работе с токарными резцами следует использовать суппорт, который перемещается в продольном и поперечном направлении с помощью винтового механизма.
Расширение функциональных возможностей самодельного станка
Оснащение агрегата дополнительными насадками, использование специальных приспособлений значительно расширит возможности токарного станка.
При этом важно изначально продумывать конструкцию так, чтобы ее всегда можно было бы усовершенствовать.
Специальная приставка, которая называется копир, позволит наладить мелкое серийное производство определенных деталей по точному шаблону.
С помощью усовершенствованных вариантов станков можно производить намотку трансформаторов, наносить спиральные насадки и краску на вращающуюся заготовку, получая уникальные красивые узоры.
Таким образом, для большинства домашних умельцев изготовление токарного станка с использованием дрели как составляющей конструкции агрегата не является чем-то невыполнимым.
При этом каждый мастер будет расширять его функциональные возможности, исходя из своих потребностей.
От использования определенных комплектующих и материалов напрямую зависит качество данного приспособления.
Созданные руками мастера на токарном станке резные фигурки восхищают, и хочется сделать нечто подобное. Токарный станок из дрели, установленной на станину от ножной швейной машинки, позволит из неприметного бруска получить сувенир. Дерево легко поддаётся обработке. Для обработки металла самодельный станок должен быть более основательным. Созданный своими руками токарный станок из дрели не останется без работы.
Устройство токарного станка
Ещё до появления быстроходных электрических машин токарные станки по дереву уже были. Вращение можно было на шпиндель передать от шкива ремнями. Большое колесо вращали даже вручную. Токарный станок из дрели, с приводом от электрического мотора стал быстроходным, но принцип работы, изобретённый несколько веков тому назад, остался прежним. На массивной сварной раме с продуманным надёжным креплением установка может обрабатывать даже мягкий металл – медь, алюминий и подобные сплавы.
Деревянная заготовка, вставляемая для обработки в токарный станок должна иметь круглую форму. Ребра предварительно должны быть отфальцованы, чтобы резец ровно шёл по поверхности.
Для обработки дерева и пластика можно сделать простую конструкцию, которую легче припрятать в укромный уголок даже в квартире.
На схеме изображён самодельный токарный станок по дереву из . На устойчивой платформе с осевым сквозным шлицом, выполненным любым удобным способом, устанавливается оснастка. Плита, закрепленная на подходящей конструкции, называется станиной. Это основа будущего станка. Размер станины зависит от длины заготовок, и места для размещения рабочих узлов:
- передней бабки или ведущего центра;
- задней бабки;
- суппорта или подручника.
Если двигатель, обеспечивающий вращение ведущей части используется в виде дрели, то инструмент должен быть жёстко закреплён специальными хомутами. В патрон вставляется держак в виде планшайбы, с помощью которой крепится торец заготовки. У передней бабки может быть одна свобода движения – вдоль оси. На токарных станках из дрели по металлу передняя бабка приваривается к станине намертво.
Центр задней бабки и передней находятся на одной высоте над станиной и по оси. Точность установки важна и контролируется по отношению к шлицу на плоскости стола. Задняя бабка обязательно имеет одну степень свободы. Вставленная заготовка между центрами зажимается, и после этого задний узел фиксируется.
Важно установить заготовку по центру, чтобы её не било при вращении.
Подручником называют среднюю вставку, которая закрепляется под заготовкой. В неё слетают опилки, но основное назначение узла – подставка для опоры резака с рабочей стороны. Мастер подносит к вращающемуся стержню резак, опираясь на ребро ручника, который расположен почти вплотную к линии вращения. Упор должен иметь свободу перемещения перпендикулярно продольной оси, его убирают, когда устанавливается заготовка.
Подручник ещё и потому регулируется вертикально, он должен быть как можно ближе к обрабатываемой поверхности, чтобы токарный резец упирался в ребро. При большом рычаге трудно удержать инструмент и его может вырвать с серьёзными последствиями. При вытачивании конусных поверхностей подручник устанавливают пол углом, параллельно конусу.
Работая на токарном станке нужно помнить о собственной безопасности. Обязательно следует использовать защитные очки. Одежда должна облегать плотно. А вот руки должны быть открытыми, чтобы чувствовать инструмент.
Токарный станок из дрели с коллекторным двигателем не совсем удачная конструкция. Без постоянной нагрузки мотор набирает скорость, идёт «вразнос». Поэтому предусмотрен электронный блок для поддерживания постоянной скорости вращения. Если такого устройства нет, в целях безопасности устанавливается редуктор. Иногда конструкции с высокооборотными механизмами подключают через ременную передачу. На базе токарные станки заводского изготовления стоят около 5000 рублей.
Создадим станок своими руками
На прочном устойчивом основании типа верстака крепится токарная приставка для дрели, представляющая переднюю бабку. Она должна создать условия для установки шпинделя так, чтобы отверстия с задней частью были соосными. Как пример создания основы можно воспользоваться чертежами предложенных узлов.
Электрическая дрель, которая одновременно служит передней бабкой и электрическим приводом вращения, закрепляется на такой поверхности при помощи струбцины и хомута, фиксируемого на шейке инструмента. Однако можно выполнить крепление дрели на возвышенности над станиной, и тогда вторая точка крепления поднимается на такую же высоту. Вариантов, как из дрели сделать токарный станок, много. Главное, чтобы соблюдался принцип осевой центровки и надёжного закрепления заготовки. Именно для стабилизации каждого узла важно продумать крепёж струбцин, дрели.
В процессе работы нужно помнить о возможном нагревании инструмента и во время останавливать мотор на отдых.
Каждая работа требует определённой мощности оборудования. Поэтому для создания щахматных фигурок нужен миниатюрный станок, а чтобы создать фигурную облицовку буфета размеры станины и энергетический привод будут иметь другие параметры.
Можно ли из дрели создать токарный станок по металлу
На практике для обработки металла применяется более монументальное оборудование. Важно иметь сварную устойчивую станину, так как усилия при воздействии на вращающийся металлический стержень значительно больше. Упор на станке идёт на надёжный, передвигающийся винтом, суппорт. Точкой опоры для резака служит именно он. Основательное крепление дрели хомутами создаёт надёжный узел крепления заготовки в патроне.
Вся конструкция сварная, включая и заднюю бабку. Только такой монолит может надёжно принимать нагрузки при обработке металла. На токарном станке из дрели своими руками допустимо работать с малыми заготовками из мягких сортов металла. Материал обрабатывают с помощью щадящих методов – напильником, надфилем, наждачной бумагой. Если необходимо работать по глубокой обработке, для создания профиля резцами, необходим регулируемый суппорт.
Лучше понять, как сделать токарный станок по железу своими руками, поможет видео:
Что можно делать с помощью токарного станка

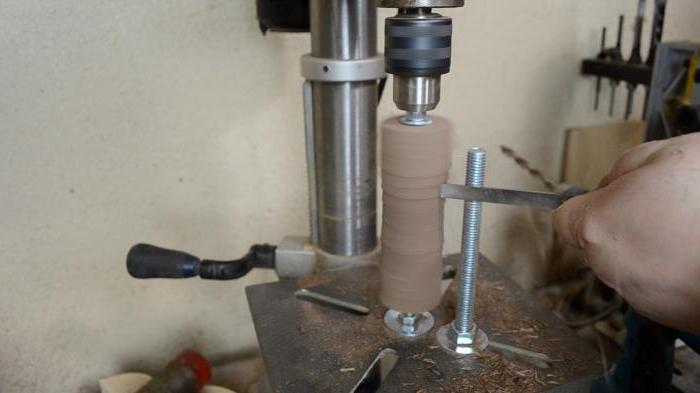

Ещё на стадии проектирования станка можно предусмотреть токарные приставки для дрели. Одной из них может быть копир. Он применяется для того чтобы в точности по образцу повторить все фигурные резы на деревянном цилиндре. Проблемой бывает перемотка двигателей, а приставка к дрели справится и с этим заданием. Использовать укреплённую на станине дрель можно для шлифования, поставить на неё полировочную подушку.
Используют вращение заготовки для нанесения краски. При центробежном растекании по поверхности декоративного слоя создаётся непредсказуемая цветовая мозаика. Первый станок пробудит интерес к творчеству и вашу фантазию.
Используя подручные недорогие материалы можно создать себе помощника, с которым ваять эксклюзивные вещи для своего жилища. Во все времена ценились художественные поделки, изготовленные собственными руками.
Универсальный самодельный станок из дрели — видео
