В данной статье мы рассмотрим, как изготавливается тачка своими руками, которая может использоваться в качестве подсобного инструмента или декоративного элемента сада. Если Вам нравиться работать с деревом или Вы только постигаете азы столярного мастерства, то данный проект как раз для Вас.
Изготавливаться садовая тачка своими руками может из дерева или других подсобных материалов. Чтобы получить изделие, которое представлено на фото, необходимо подобрать качественные деревянные доски. При выборе пиломатериалов желательно отдать предпочтение сосне или кедру, т.к. данные породы дерева имеют красивый натуральный цвет и хорошо противостоят гниению.
Доски для тачки должны быть просушенными и абсолютно ровными. После сборки изделия, выполненная тележка своими руками может быть вскрыта лаком, морилкой, обработана маслом или краской. Стыковочные швы можно обработать клеем для обеспечения герметичности готовой конструкции. Также перед установкой крепежных изделий в древесине желательно просверливать отверстия для предотвращения растрескивания досок.
Деревянная тачка чертеж.
Перед тем как сделать садовую тачку, необходимо подготовить чертеж с деталировкой. Ниже мы приводим схему, размеры и описание деревянной тачки, которая подойдет для практического использования или декорирования сада.
Деталировка изделия:
- А – Планки для днища, 2 шт., р-р 16ʺ (406 мм);
- В – Боковые стенки, 2 шт., р-р 23ʺ (584 мм);
- С – Передняя и задняя стенка, 2шт., р-р 19ʺ (483 мм);
- D – Ручки, 2 шт. р-р 48ʺ (1219 мм);
- Е – Ось колеса, р-р 5ʺ (127 мм);
- F – Колесо, 2 шт., радиус 2 1/2ʺ (63,5 мм);
- G – Опорные ножки, 2 шт. р-р 10ʺ (25,4 мм).
Подготовка элементов конструкции, распиловка доски
Первый этап изготовления тачки заключается в подготовке материалов. Для этого необходимо сделать разметку досок согласно указанным размерам, а также осуществить распил заготовок. Боковые стенки тачки необходимо скруглить. Сделать это можно при помощи лобзика, выпонив предварительную разметку.
Переднюю и заднюю стенку выполняем в виде полукруга, разметку при этом можно сделать, согнув пластиковый профиль, или при помощи любого круглого объекта.
Перед сборкой изделия в древесине необходимо разметить и просверлить отверстия под крепежные изделия. Это предотвратит растрескивание доски, а также позволит сделать крепежи аккуратными и незаметными.
Далее необходимо поместить планки днища на боковые элементы тачки и осуществить крепление при помощи саморезов или гвоздей. Края планок следует выровнять так, чтобы они находились на одном уровне.
Далее необходимо закрепить переднюю и заднюю стенки, предварительно просверлив отверстия под саморезы или гвозди и соединив их с днищем и боковыми стенками.
Изготовление деревянного колеса для тачки
После того как корпус тачки готов, необходимо изготовить колесо. В данном проекте мы используем конструкцию из двух слоев, но можно увеличить их до трех и более. Чтобы получить круглую форму, необходимо выполнить разметку при помощи циркуля или обычной тарелки.
Готовые детали склеиваем между собой клеем для дерева согласно рекомендациям производителя, выравниваем и фиксируем несколькими зажимами. Снимать зажимы следует после полного высыхания клея.
После того как колесо высохло, необходимо разметить центр и просверлить отверстие. Далее в полученное отверстие вставляется ось колеса, которая фиксируется клеем.
Следующий этап – крепление ручек тачки к корпусу. Для этого их необходимо установить под углом, как показано на рисунке 13, просверлить отверстия и закрепить саморезами или гвоздями (одну из них можно наживить 2 – 3 саморезами, так как при установке колеса, она будет сниматься). При монтаже ручек следует учитывать размеры колеса, чтобы оно свободно вращалось и не цеплялось за корпус и ручки.
Выровнять колесо можно при помощи стопорных пластин или упорных винтов, которые помещаются в отверстия в ручках и не даются колесу перемещаться из стороны в сторону. При этом ось должна свободно вращаться, т.к. колесо жестко закреплено за ней.
Концы ручек при желании можно скруглить и отшлифовать наждачной бумагой, чтобы исключить травматизм во время использования тачки. Стыки корпусных деталей можно обработать клеем, обеспечивая их герметичность. Также готовая тачка может обрабатываться морилкой или быть окрашена в желаемый цвет.
Тачки или тележки, используемые садоводами и огородниками, обладают облегчённой конструкцией и не предназначены для перевозки слишком больших и тяжёлых грузов. Садовая тачка своими руками изготавливается достаточно просто даже из ненужных или подручных материалов, что позволяет получить надёжное и бюджетное средство для транспортировки.
Садовые тачки: виды их преимущества и недостатки
По своей конструкции все садовые тачки представляют собой скошенный металлический кузов, оснащённый колесом или колёсами, рукоятью и ножками, которые обеспечивают устойчивость в процессе загрузки и разгрузки.
Одноколёсная конструкция
Инвентарь одноколёсного типа предназначается для транспортировки достаточно лёгких грузов, включая урожай, сорную растительность и садово-огородные удобрения.
Тачка подходит лишь для использования на садовых дорожках, асфальте
Достоинства и недостатки: модель вполне доступна по цене, легко преодолевает углы и повороты, но имеет оптимальную проходимость только на ровных и твёрдых покрытиях, а передвижение по грунту вызывает заметные затруднения.
Двухколёсная конструкция
Более грузоподъёмные модели, которые отличаются лучшей манёвренностью и являются в настоящее время самыми востребованными у владельцев дачных участков.
Тачка не так маневренна, как одноколёсная, но более устойчива и надёжна
Достоинства и недостатки: модель не застревает на пересечённых местностях, имеет хорошую проходимость и не требует приложения больших усилий, а также вполне устойчива в процессе загрузки/выгрузки.
Трёхколёсная конструкция
Садовая трёхколёсная тачка очень вместительна и имеет солидную грузоподъёмность, но выпуск таких моделей налажен небольшим количеством производителей.
Конструкция сочетает в себе плюсы одно- и двухколёсных тачек, но и её цена гораздо выше
Достоинства и недостатки: модель удобна в эксплуатации, максимально устойчива, не требует большого силового воздействия при передвижении, отличается хорошей манёвренностью, но стоимость выше, чем у одно- и двухколёсных аналогов.
Тележка - четырёхколёсная тачка
Четырёхколёсные модели - так называемая тяжёлая артиллерия в ассортименте современных садовых тачек. Особенностью является наличие пары осей, благодаря чему корыто обладает максимальными показателями грузоподъёмности.
Единственный недостаток такого изделия - высокая стоимость по сравнению с другими моделями
Достоинства и недостатки: модель отличается отличной устойчивостью, а дополнение особым опрокидывающим механизмом значительно облегчает выгрузку, но цена на такие изделия чаще всего очень высокая.
Подготовка к изготовлению тачки
Безусловно, все перечисленные выше конструкции вполне могут быть изготовлены своими руками, но для получения долговечной, надёжной и удобной в работе садовой тачки нужно внимательно отнестись к выбору материалов.
Какие колёса выбрать
Оборудование садовой тачки предполагает использование пластиковых, литых, изготовленных из резины, и пневматических с протекторами колёс. Первый вид делает конструкцию лёгкой, но не слишком грузоподъёмной.
Невозможно сделать надёжную тачку без хороших колёс
Одним из вариантов является приобретение новых колёс. Реализацией таких элементов для тачек сейчас занимаются садовые центры, строительные рынки и торговые точки. Оптимальный вариант представлен цельнолитыми полиуретановыми колёсами и высококачественными резиновыми четырёхслойными шинами.
Такое изделие подойдёт для перевозки лёгких грузов
Вполне допустим вариант использования колёс от велосипедов и другой техники. При этом нужно помнить, что литые колёса являются более прочными и не способны деформироваться даже под тяжёлым грузом, а резиновая камера, наполненная воздухом, обладает хорошей амортизацией и мягким ходом.
Материал кузова
Конструкции заводского изготовления чаще всего имеют кузов, выполненный из алюминия или стали. При этом алюминиевая чаша является более долговечной, а стальное корыто должно иметь цинковое покрытие. При изготовлении садовой тачки своими руками могут быть использованы самые разные материалы:
- листовой металл обязательно должен быть оцинкованным или с порошковым покрытием, которое предотвращает развитие ржавчины;
- дерево является более доступным в плане цены материалом, но такой кузов потребуется подвергнуть асептической обработке и окрашиванию;
- пластиковый кузов отличается лёгкостью и неподверженностью коррозийным изменениям, но неустойчив к механическим повреждениям.
Самым бюджетным вариантом станет использование старых конструкций в виде половины от бочки или кроватной металлической спинки. Некоторые умельцы выполняют плетёный кузов тачки из ивовых прутьев.
Форма кузова может быть трапециевидной, со скошенной передней частью (это позволяет быстро и легко выгружать сыпучее содержимое), а также традиционной квадратной (в ней груз размещается более аккуратно).
Из чего сделать ручки
Чаще всего ручки изготавливаются из металла со специальными лёгкими противоскользящими резиновыми накладками. Любые конструкции из древесины вполне можно снабдить простой деревянной рукоятью, выполненной своими руками. Очень удобны в работе рифлёные резиновые или пластиковые насадки с наличием специальных выемок для пальцев.
Рифление на таком изделии должно быть обязательно
При этом нужно помнить, что пространство между монтируемыми ручками обязательно должно быть оптимальным для максимально комфортного маневрирования и снижения нагрузки на руки или опорно-двигательный аппарат. Разнос ручек тачки должен позволять помещаться корпусу человека с оставшимся общим свободным расстоянием около четверти метра.
В зависимости от назначения, на садовые тачки фиксируется одна поперечная рукоять или пара продольных ручек. Более длинные ручки делают перевозку груза очень удобной и лёгкой, но на месте захвата требуется обеспечить стандартный изгиб, предотвращающий в процессе работы выворачивание запястий. Следует отметить, что модели с двумя ручками необходимо толкать, а тачки, оснащённые одной рукоятью, вполне можно не только толкать, но и тащить за собой.
Какие инструменты понадобятся
Набор инструментов, который потребуется использовать при конструировании садовой тачки своими руками, напрямую зависит от материалов изготовления:
- молоток;
- рулетка, линейка и маркер;
- ножовка для работы с металлом или деревом;
- шуруповёрт;
- сварочный аппарат;
- болгарка;
- набор гаечных ключей.
При необходимости выполнить окрашивание или обработку специальными составами, важно заранее подготовить кисти разных размеров.
Изготовление тачки своими руками: пошаговые инструкции
Преимущества самостоятельного изготовления садовой тачки в том, что размеры и конструкция такого средства передвижения грузов могут быть индивидуальными, в зависимости от основного назначения и потребностей.
Изготовление одноколёсной конструкции из стали
Эскиз будущей тачки - важная часть работы
Одноколёсная тачка - самый простой в изготовлении и доступный в плане стоимости вариант.
Этапы изготовления модели из стали:
- Разработка предварительного эскиза с указанием размеров и конфигурации, расположения ручек, упоров, колёсной пары и оси.
- Раскрой стального листа и резка болгаркой.
- Изготовление чаши при помощи сварочного аппарата.
- Изготовление и приваривание опорной стойки из металлического уголка или трубы 2,5×2,5 см.
- Установка колеса.
Рукояти и опоры следует изготавливать из достаточно тонких металлических трубок, которые облегчают конструкцию.
Из дерева
Не менее популярным является вариант деревянной одноколёсной тачки.
Рама состоит из двух направляющих и пары поперечных брусков
Такой вариант исполнения подойдёт тем, кто умеет работать с деревом
Самая простая модель выполняется в соответствии со следующей технологией:
- Изготовление несущей рамы из пары направляющих и пары поперечных брусков, которые располагаются под углом 22° друг к другу. В передней части рамы выполняются пазы для колёсной оси. На внутренней стороне устанавливаются металлические пластины, повышающие прочность конструкции.
Без металлической пластины передняя часть рамы может стать самым слабым местом во всей конструкции
- Донная часть собирается с применением строганой доски размерами 2,0х8,0х47,5 см. В качестве крепежей используются шурупы, которые фиксируются на направляющих рамах.
Нужный размер днища формируется после его крепления на раме
- Отмечается линия отреза, после чего под нужным углом ручной циркулярной пилой выполняются пропилы с двух сторон.
Такая тачка удобна для транспортировки и выгрузки
- Для изготовления переднего и заднего борта используются строганные доски с размерами 2,0х0,8 см. Для боковых бортов тачки используются строганные доски с размерами 2,0х10,0 см. Прочность бортов обеспечивается фиксацией в углах специальных элементов.
Удобство использования и манёвренность изделия зависит от соблюдения размеров и углов между элементами
- Упоры тачки изготавливаются из деревянных брусков, что позволяет значительно улучшить показатели жёсткости кузовной части конструкции.
Не обязательно покупать колесо для тачки - его можно сделать самому
- Пара подшипников устанавливается с двух сторон внутрь ступицы деревянного колеса, после чего устанавливается ось, надеваются шайбы, и осуществляется зажим при помощи глухих гаек.
Срок эксплуатации тачки во многом зависит от долговечности древесины, из которой она сделана
Готовую конструкцию следует подвергнуть обработке специальными составами, которые защитят древесину от негативного внешнего воздействия и продлят срок службы садовой тележки.
Изготовление двухколёсной тележки
Двухколёсная конструкция отличается устойчивостью, не даёт крена, а также минимизирует нагрузку на руки и спину человека.
Пластик - отличный вариант для изготовления корпуса, ведь он более долговечен, чем дерево и дешевле металла
Технология изготовления садовой тачки из старой бочки своими руками:
- Разрезать пополам пластиковую или металлическую бочку.
- Сварить из металлопрофилей 2,5×2,5 см прямоугольную раму.
- Вырезать подножку для крепления корпуса.
- Установить и зафиксировать гайками колёса.
- Приварить на заднюю часть рамы рукоять из металлопрофиля с держателем.
На заключительном этапе оформляется рукоять из нескольких амортизаторных втулок, которые располагаются в один ряд.
Видео: двухколёсная конструкция своими руками, мастер-класс
Изготовление трёхколёсной тачки
Самодельные трёхколёсные тележки удобны и практичны. Третье колесо в таких конструкциях облегчает управление техникой и увеличивает её грузоподъёмность. В отличие от деревянных аналогов, металлические тележки собираются по направлению «сверху вниз».
Тележка подойдёт для перевозки тяжёлых грузов
Этапы изготовления трёхколёсной тележки своими руками:
- Подбор или сваривание стального корыта.
- Проверка герметичности ёмкости.
- Сваривание каркаса в соответствии с размерами корыта.
- Фиксация задней колёсной пары и переднего направляющего колеса.
- Приваривание одной П-образной рукояти или пары раздельных ручек.
В качестве колёсной основы вполне можно использовать детский велосипед.
Изготовление четырёхколёсной тачки
Конструкции четырёхколёсного типа выполняются, как правило, из металла. Это позволяет тачке выдерживать вес груза до 90–100 кг. Сборка такой модели своими руками предполагает использование слесарного комплекта инструментов.
Этапы изготовления четырёхколёсной садовой тележки своими руками:
Надёжность такой тачки достигается в ущерб манёвренности
- Провести необходимые расчёты и выполнить эскиз.
- Подобрать ёмкость, в качестве которой может выступать обычное стальное корыто.
- Сварить рамную каркасную конструкцию из металлических труб прямоугольного сечения.
- Приварить к раме П-образную ручку.
- Установить в нижней части конструкции колеса.
Садовая деревянная тележка как элемент декора
Деревянные садовые тачки в последнее время практически полностью потеряли своё утилитарное, основное назначение и перешли в категорию элементов для декорирования ландшафта. В кузове такой конструкции может обустраиваться контейнерный декоративный садик или устанавливаются цветочные горшки с красивоцветущими растениями.
Такое изделие украсит садовый участок
Конструкции могут быть оснащены одним, двумя и даже четырьмя колёсами. Последний вариант является более устойчивым и вместительным, благодаря чему чаще всего используется в озеленении придомовой территории. Для изготовления рекомендуется использовать твёрдые породы древесины - клён, дуб, берёза и вяз.
Самым экзотическим видом материала, который может применяться для изготовления садовой тачки своими руками, являются прочные и экологически безопасные ивовые прутья.
Красивый вариант украшения сада
Такая необычная и очень красивая «корзина на колёсах» может использоваться для размещения горшков с цветами или зелёными витаминными культурами.
Видео: тачка-цветник своими руками
От чего зависит стоимость изделий
Средняя цена садовых тачек и тележек разных моделей ощутимо варьирует в зависимости от целого набора факторов, включая:
- грузоподъёмность;
- объём кузова;
- количество и тип колёс;
- материал, используемый в изготовлении.
Нужно учитывать тот факт, что стоимость садовых тачек варьирует не только в зависимости от технических характеристик и комплектации, но и от репутации компании, производящей бренд. Поэтому при наличии необходимых для изготовления конструкции материалов и инструмента, целесообразно выполнить такие работы своими руками.
Выбирая конструкцию садовой тачки, важно учитывать основные характеристики такого приспособления и его назначение. Для частой перевозки габаритных и тяжёлых грузов следует отдавать предпочтение изготовлению устойчивых и более манёвренных моделей, а с нечастым перемещением самых лёгких материалов вполне справится простой, облегчённый вариант тачки.
Владельцам садовых участков без дела сидеть не приходится. Требуется то вкопать землю, то удобрить огород или убрать с него мусор, то что-нибудь посадить или пересадить. Во время этих работ довольно часто появляется необходимость в перемещении каких-либо тяжелых или габаритных грузов. Решить эту проблему поможет выполненная своими руками садовая тележка. Изготовленная из подручных или купленных в строительных магазинах материалов, она станет для дачника незаменимым помощником.
Виды тележек
В зависимости от количества колес тележки могут быть двух видов:
- Приспособление для перемещения грузов с одним колесом называют тачкой. Для ее перемещения достаточно узкой дорожки, она маневренна и надежна. Чтобы освободить тачку от груза, достаточно нажать на две продольные ручки и наклонить ее в сторону. Однако для перемещения тяжелых грузов использовать тележку с одним колесом не очень удобно. Чтобы сохранить равновесие, потребуется немалая сила. Также не очень удобно перемещать ее по земле или песку, так как вся нагрузка приходится на колесо, которое проваливается и застревает в мягком грунте.
- Более солидное приспособление, оборудованное 2-4 колесами, называется тележкой. Она устойчива, поэтому на ней можно перевозить различные тяжести. Единственным ее недостатком является то, что для ее передвижения нужны широкие дорожки.
Выполнены тачки могут быть из различных материалов. Для перевозки грузов в саду и огороде используют деревянные приспособления с одним колесом. Для строительных работ лучше всего использовать металлические тележки .
Конструкция дачной тележки может быть разной. Своими руками ее можно оборудовать съемными держателями, ящиками, крепежами. После такой трансформации перевозить на ней можно будет не только объемные грузы и предметы, но и мелкие детали, воду в баках, крепежи, метизы.
Выбирая размер тележки, следует учитывать, что лучше всего ее сделать среднего размера. В маленькую тачку не войдет габаритное оборудование, а большую будет трудно передвигать, так как под тяжестью груза она будет проседать в грунт. Кроме этого, тачка габаритных размеров может не пройти в дверь гаражи или сарая.
Тележка с размерами 60 см в ширину, 100 см в длину и 50 см в высоту будет устойчивой, легкой и маневренной. На ней удобно будет перевозить практически любые грузы.
Сборка тележки из металла
Металлическая конструкция для перевозки грузов будет выносливой и прослужит много лет. Для ее изготовления своими руками понадобится:
- листовой металл 1х2 м толщиной в 1-2 мм;
- металлический уголок 25х25;
- колеса с подшипниками диаметром до 40 см;
- болгарка;
- сварочный аппарат;
- металлическая труба нужного диаметра.
Перед началом работ рекомендуется нарисовать эскиз будущей тележки, указать на нем все детали и размеры. Короб лучше всего сделать вместительностью около 100 литров. Для тачки, на которую предполагается большая нагрузка, нужно выбрать мощные колеса. Их можно взять от старого велосипеда, мопеда или мотоцикла.
Подготовив все необходимое, можно приступать к работе:
- Согласно эскизу с помощью болгарки разрезать лист.
- Сварить короб.
- Из металлического уголка сделать стойки для опоры.
- Из трубы с тонкими стенками соорудить ручку. В этом случае тачка получится не слишком тяжелой.
Основная часть конструкции готова, теперь осталось только приварить или прикрутить к ней колесную базу. Своими руками такая база для тележки делается из профильной трубы:
Колесную базу на тележку следует устанавливать строго посередине . Садовая тачка своими руками выполнена и готова к применению.

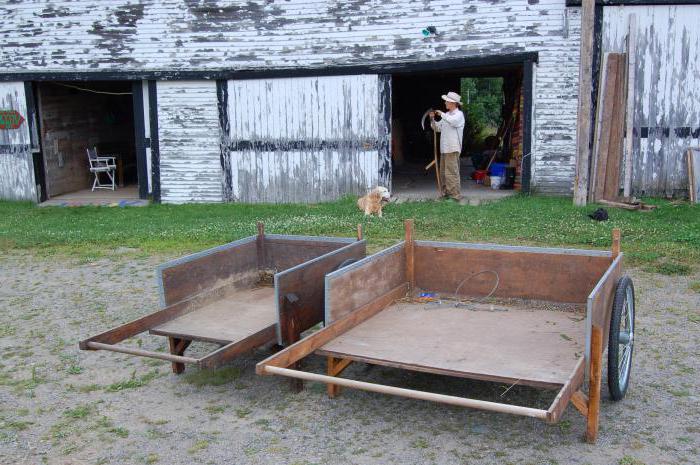

Садовая тележка из дерева
Такую тачку сделать достаточно просто. Для ее изготовления не требуются чертежи, а недостающие строительные материалы всегда можно докупить в строительном магазине.
Необходимые материалы:
- фанера;
- деревянные бруски 4х4 см и 1,2-1,5 м в длину;
- два колеса;
- отрезок трубы или шпилька с резьбой длиной в 0,6-0,7 м.
В первую очередь, из брусков необходимо сконструировать раму, рекомендуемые размеры которой составляют 1,5х0,7 м. В ее нижней части для оси сверлятся отверстия. Ось, роль которой играет шпилька или отрезок трубы, вставляется в подготовленные отверстия и наглухо крепится винтами или саморезами. Необходимо проследить, чтобы выступающие по обе стороны рамы части оси были равны двойной ширине колеса.
- вырезанную заготовку пропитать олифой или антисептиком;
- надеть на колесо шину, оббить металлической полосой или толстой резиной;
- в посадочные отверстия вставить подшипники;
- смазать ось и колеса солидолом.
Обработанные таким способом деревянные колеса прослужат довольно долго.
Кузов тележки своими руками делается из фанеры. В первую очередь вырезается и жестко крепится к раме дно. Борта можно установить неподвижно, или прикрепить их на петли, и тогда они будут раскладываться . Для этого необходимо:
- один боковой борт прикрепить ко дну;
- второй прикрепить через переходник, роль которого будет играть брусок, толщина которого должна быть равна толщине борта;
- торцевой борт крепится через брусок двойной толщины.
В результате получится тележка, которая в сложенном состоянии будет плоской. Для того чтобы во время работы борта не падали, необходимо установить крючки или шпингалеты.
Делаем тележку из отходов
Своими руками садовую тачку можно сделать, собрав в доме все ненужные вещи. Для ее изготовления могут пригодиться:
- обрезки металла;
- колеса от мотоцикла;
- старая металлическая кровать.
Технология изготовления такой тележки довольно проста:
- Каркас делается из двух кроватных дужек и ножек.
- Дно и стенки кузова выкраиваются из стального листа.
- Точечной сваркой свариваются стыки всех элементов.
- Получившаяся емкость устанавливается на каркас, ее стенки подгибаются и соединяются с основой.
- Стыки коробки свариваются всплошную.
- Из ножек от кровати изготавливается мост колесной пары, оси и ступицы.
- К трубе с двух сторон присоединяются оси.
- К перевернутому кузову приваривается мост.
- Конструкция укрепляется накладками в виде скоб, изготовленными своими руками.
- На осях закрепляются колеса.
- Из спинок и ножек кровати выполняется ручка и приваривается в удобном для работы положении.
Опорную ножку в тележке лучше всего сделать поднимающейся . В противном случае она будет тормозить движение.
Изучив несколько вариантов самодельных садовых тележек, сделать одну из них своими руками не составит большого труда. Соорудив ее под личные потребности из остатков строительного материала, можно получить тележку, которая будет не только удобней, но и дешевле покупной.
Садовую тележку своими руками вполне можно изготовить. Она станет незаменимым помощником дачнику, который перемещает удобрения, строительный материал, мусор и грунт. Если под рукой у вас будет тачка, то вы облегчите себе дачную жизнь и сохраните силы. Однако для начала важно ознакомиться с тем, как изготовить такую конструкцию самостоятельно.
Изготовление одноколесной тележки
Работу по изготовлению такой тележки необходимо начать с определения размеров будущей конструкции. Параметры будут определяться объемом емкости, которая ляжет в основу. Исходя из этого, следует подобрать колесо и раму. Среди дополнительных элементов следует выделить рычаги, рукоятки, ребра и основание. Понадобятся стойки, упор, планки и поперечные ребра.
После этого можно подготовить инструменты, а именно:
- болгарку;
- дрель;
- пилу по металлу;
- шуруповёрт;
- молоток;
- сварочный инвертор.
Среди материалов следует выделить:
- трубку;
- лист стали;
- уголок для опорных стоек;
- гайки;
- тонкостенную трубку;
- шплинты.
Что касается листа стали, то его толщина должна составить 1 мм, тогда как площадь полотна будет равна 2 м 2 . В качестве оси будет использоваться трубка, ее можно заменить арматурой. Для опорных стоек следует подготовить уголки, а вот для грузовых стоек и ручки понадобится тонкостенная трубка, ее диаметр должен составить 20 мм.
Сборка тележки
Если вами будет изготавливаться тележка садовая 1 колесная своими руками, то необходимо следовать технологии. По эскизу следует выполнить разметку, на следующем этапе можно раскроить заготовку для кузова. Из элементов нужно собрать кузов, используя сварку. Учитывая параметры кузова, нужно собрать шасси.
К основанию укрепляются накладки. К последним фиксируются стойки. Далее можно приступать к привариванию ребра. На узел устанавливается кузов, его следует приварить к ребрам. К верхнему краю кузова следует приложить оставшееся ребро и зафиксировать сваркой. К нижнему, а также верхнему ребру и стенке кузова следует приварить рычаги. На них фиксируются накладки.
Если будет изготавливаться садовая тележка своими руками, фото предварительно рекомендуется рассмотреть. Это позволит вам избежать ошибок и определиться с конструктивными особенностями изделия. На следующем этапе к кузову следует зафиксировать упор. Для того чтобы тележка была более жёсткой, следует дополнить ее ребрами. К основанию фиксируются планки, в которых следует предварительно проделать отверстия. В колесо вставляется ось, первое из которых необходимо зафиксировать. На этом можно считать, что сборка изделия завершена.
Изготовление двухколесной тележки
Если проводить сравнение металлической тележки с деревянной, то первая будет собираться сверху вниз. Габариты ёмкости в этом случае тоже станут определять размеры рамы. Важно проверить герметичность корыта, тогда с помощью тележки можно будет перевозить даже пастообразные или жидкие грузы, при этом они не протекут и не испачкают садовый участок.
Изготавливая 2-колесную садовую тележку своими руками, на следующем этапе можно приступать к сварке каркаса. Это обусловлено тем, что с помощью болтовых соединений прочности добиться не получится. К раме следует приварить ручку, выполнив ее по форме буквы П.
Верхняя перекладина должна быть гладкой, ее следует расположить параллельно по отношению к земле. Для рамы тележки следует выбрать обрезки труб или арматуру, последняя из которых будет иметь диаметр от 12 мм. Однако трубы являются более предпочтительными, ведь их сварка обеспечивает более высокую прочность. В качестве усиливающих перемычек выступит арматура.
Установка колес и работа над сборкой
Когда изготавливается тележка садовая 2 х колесная своими руками, на следующем этапе можно приступать к крепежу колёс. Их предстоит приварить к нижним частям рамы. Делать это необходимо по отдельности. Кузов можно выполнить на болтах, для этого в емкости и раме следует просверлить отверстия, куда после будут устанавливаться болты. С обратной стороны их необходимо затянуть гайками. Между плоскостью емкости и головками болтов необходимо уложить герметизирующие шайбы.
Можно применить пневматические колёса, которые накачиваются насосом. Это позволит повысить грузоподъемность до 80 кг. Кроме того, у тачки увеличится проходимость. Плюсом пневматических колес выступает ещё и то, что на рукоятку можно будет вывести управление тормозами. В этом случае тележку можно будет перемещать даже по наклонным плоскостям, груз при этом не рассыплется, а тележка не опрокинется.
Изготовление деревянной тележки
Садовые тележки двухколесные своими руками дачники изготавливают тоже довольно часто. Такой подход окажется проще всего. Сложного оборудования по типу сварочного аппарата или отрезной здесь не понадобится. Дерево можно обрабатывать по стандартной схеме. Однако деревянная тачка будет уступать по грузоподъемности и долговечности металлическому собрату.
В основе лежит рама, которую следует выполнить из толстых досок, сколоченных в виде прямоугольника или квадрата. Бруски должны иметь квадратное сечение со стороной в 70 мм, в противном случае на тачке можно будет перевозить лишь листья или сено. Каркас из брусьев собирается с нахлестом, в углах следует расположить шурупы, чтобы укрепить конструкцию металлическими уголками. Дополнить ее можно перекрытиями.
Если в хозяйстве имеются антисептические составы, то древесину следует обработать ими заранее, тогда тачка сможет противостоять сырости и гниению. К нижней части каркаса следует укрепить рейки для шарикоподшипников. В зависимости от количества колес, их число может быть равно одному или двум.
Методика проведения работ
Деревянная тележка обычно делается двухколёсной. Если имеется готовая ось, на которую можно установить колеса, то брусок с подшипниками не понадобится. Колеса фиксируются на скелет тележки. На этом этапе можно исправить огрехи колесного крепежа. На ручку конструкции будет приходиться большая нагрузка. Поэтому ее желательно сделать из металла. В качестве металлической ручки подойдет руль от самоката или длинная стальная палка. Крепление должно быть шарнирным с фиксатором. Эта конструкция позволит крепежу быть надежным и складываться при хранении.
Четырехколесная тележка из бочки или металла
Тележка садовая 4 х колесная своими руками может быть выполнена из листа металла. Его толщина может быть равна пределу в 2 мм. Из материала собирается кузов, после к нему необходимо приварить ходовую часть и ручки. В зависимости от того, какова будет нагрузка на готовое изделие, к нему можно использовать колеса от велосипеда, мопеда или мотоцикла.
Изготавливая садовую тележку своими руками, вы можете ее удешевить, если короб изготовить из старой железной бочки. Начинать работы необходимо с изготовления несущей конструкции. Она для 4 колес должна иметь форму прямоугольника. Для этого следует использовать нетяжелый металлический профиль, это может быть труба или изделие квадратного сечения. По бокам конструкции устанавливаются колеса, тогда как под нужным углом следует установить элементы в качестве ручек. Половину бочки необходимо установить на каркасе. Снизу привариваются трубы или дуги. Это необходимо для обеспечения нужной грузоподъемности.
Заключение
Если вы решили изготовить садовую тележку своими руками, то колеса для неё можно приобрести в готовом виде в магазине. Однако если есть желание дополнительно сэкономить, то можно воспользоваться колёсами от старого мопеда или мотоцикла. Лучше выбирать пневматические колёса, так как с помощью них можно будет повысить грузоподъемность тачки и увеличить ее проходимость на неровных поверхностях.
Примечательно, что садовая тележка своими руками может быть изготовлена даже из ненужных вещей и по типу обрезков металлопроката и старых металлических кроватей. Но в этом случае мастеру следует обладать навыками сварщика.
Работа на садово-огородном участке будет гораздо легче, если использовать садовую тележку. Обойтись без этой детали тяжело. Она прекрасно справляется с перевозкой большого объема грунта, удобрений, скошенной травы, опилок и других составляющих жизни и трудовой деятельности дачника. Кроме того, садовая тележка (тачка) для дачи, изготовленная своими руками, очень маневренная. Обладая всего лишь одним колесом, она прекрасно справляется с прохождением узких дачных тропинок, а управление, осуществляемое при помощи двух высоко поднятых ручек, достаточно удобно.
Приобрести эту помощницу можно в любом хозяйственном магазине, но стоит такой инвентарь дорого. Если у владельца участка есть хотя бы небольшой опыт хозяйственных работ, он легко сможет понять, как сделать тележку своими руками.
Виды конструкций для транспортировки
Тачки для садовых работ могут быть разными. Главное отличие – это количество колес. Если оно одно, то это классический вариант тачки. Конструкция с двумя колесами называется тележкой.
У каждого вида «техники» есть свое предназначение. В случае, если речь идет о саде или огороде, то тачка для дачи, сделанная своими руками – незаменимый вариант. Маневренность, с которой она проходит по узким стежкам, порой удивляет. Аккуратно доставляя груз, не повреждая находящиеся вокруг растения, садовая тачка помогает осуществить все садовые работы быстро и без лишней усталости.
Вот как выглядит садовая тачка на фото:
Для задач, которые стоят перед владельцем участка на огороде, самодельная тележка уже не подойдет. Зато она будет незаменима на строительной площадке, при уборке мусора и скотного двора. Можно использовать такой транспорт для вывоза снега. В силу того, что вес вывозимых материалов часто очень большой, неустойчивая тачка не правится с поставленными задачами. Перевозка грузов на тележке, у которой два колеса, будет делом более легким.
Как самостоятельно сделать тачку
Если приобретение садовой тачки представляет сложности, ее можно легко соорудить самостоятельно из подручного материала. Для изготовления хорошо подойдут:
- обрезки металла;
- старые колеса (от тележек, мопедов, самокатов, детских колясок и велосипедов), в случае необходимости можно использовать самодельные колеса для тележки;
- обрезки труб;
- мебельные колесики;
- металлический уголок;
- крепежные детали.
Начинается любое строительство с подготовки проекта. Состоять тачка для огорода должна из двух частей: каркаса и кузова. Также понадобится одно колесо. Предпочтительный диаметр – от 25 до 40 см. Если найти широкое колесо не удалось, можно использовать два узких, расположив их рядом.
Вариант чертежа кузова:
Каркас тачки может быть изготовлен разными способами. В качестве материала используют разные материалы: квадратную трубу, сечение которой 2,5 * 2,5 см, водопроводную трубу. От выбора материала зависит, понадобятся ли использовать сварочный аппарат. В первом случае без него не обойтись, а если для изготовления тачки или тележки решено использовать водопроводную трубу, то ей можно просто придать нужную форму, согнув там, где это необходимо.
Хорошо поможет в придании формы трубе обычная газовая горелка.
Сварив раму или соединив ее при помощи болтов, можно приступать к изготовлению кузова. Он может быть выполнен из разных материалов: доски, листы оцинкованного материала, старая бочка, обрезанная в соответствии с задачами, которые перед ней будут ставиться. Некоторые умельцы умудряются приспособить под кузов даже часть старой кровати. Главное, чтобы строительная тележка получилась удобной.
Если для кузова будет использован лист металла, то конструирование должно производиться с помощью болгарки. По заранее сделанной разметке лист раскраивается. После этого наступает очередь сварочного аппарата. Используя его, мастер соединяет части выкройки, в результате получается кузов для будущей тачки.
Также можно изготовить кузов, обрезав старую металлическую бочку. Удалив часть боковины, из оставшейся части можно получить прекрасный элемент тачки или тележки, в котором можно будет перевозить все виды материалов и даже воду.
Когда кузов готов, к нему следует приварить ходовую часть и ручки. Безусловно, это можно сделать и с помощью болтов, однако конструкция, выполненная сварочным аппаратом, гораздо надежнее и удобнее.
К выбору колеса нужно отнестись внимательно. Идеально, если это будет изделие с крепкими спицами, прочными покрышками и камерами, потому что одно из главных требований, предъявляемых к конструкции – это мягкость хода. Надувное колесо сможет легко противостоять перепадам рельефа, которые есть на любой поверхности, не говоря уже о дачном участке. Также нужно проверить крепость подшипников.
В конструировании садовых тачек и тележек есть свои нюансы. Начинающему мастеру нужно обратить внимание на следующее:
- Необходимо предусмотреть возможность усиления конструкции в дальнейшем.
- Дно тачки или тележки можно укрепить, прикрепив снизу лист металла.
- При эксплуатации на очень неровных поверхностях можно усилить садовую тачку, приварив под днищем дополнительную ось.
- Подшипник не должен входить в ступицу свободно: будет лучше, если он встанет плотно, это уменьшит вероятность его выхода из строя в дальнейшем.
Сделать садовую тележку своими руками не сложно. Однако, несмотря на кажущуюся простоту исполнения, не стоит забывать о деталях. Тщательная обработка краев кузова поможет избежать травм, а покрашенная конструкция будет не только удобной, но еще и привлекательной с эстетической точки зрения.
