Холахуп — антенна (в переводе с английского — обруч, кольцо) предназначена для приема слабых сигналов любительских радиостанций в условиях эфирной обстановки индустриального города на 160 метровом KB диапазоне.
Как известно, простые антенны типа GP, Sloper, LVV, всевозможные рамки и прочие антенны хорошо работают на передачу, но плохо работают на прием, так как в условиях большого города воспринимают всевозможные индустриальные помехи, что, в итоге выражается в большой зашумленности эфира (диапазона).
В таких условиях на низкочастотных диапазонах очень трудно реализовать предельную чувствительность своего приемника или трансивера (обычно 0,5…1,0 мкВ). Реальная чувствительность трансивера на диапазоне 1,8 /МГц в условиях большого города ограничивается 10… 15 мкВ. Для отстройки от помех приходиться включать аттенюаторы, применять направленные антенны, специальные фильтры и т.п. Аналогичная картина, хотя и в меньшей степени, наблюдается и на остальных KB диапазонах. На более высокочастотных диапазонах 14 — 28 МГц помех меньше, но они все равно присутствуют и ухудшают условия приема. В сельской местности (вдали от цивилизации) индустриальных помех почти нет, поэтому возможность реализации максимальной чувствительности своего трансивера больше. При этом не происходит модуляции одной принимаемой радиостанции другой и, используя качественный приемник, на одной частотe можно одновременно слушать две-три станции различая их по тембру звучания.
В целях реализации максимально возможной чувствительности радиоприемного устройства на диапазоне 1,8 МГц предлагаю простую кольцевую антенну (хулахуп), работающую только на прием . Указанная антенна отличается повышенной помехозащищенностью, так как не воспринимает магнитную составляющую электромагнитного поля помехи H, уменьшая на эту величину суммарные помехи на входе трансивера.

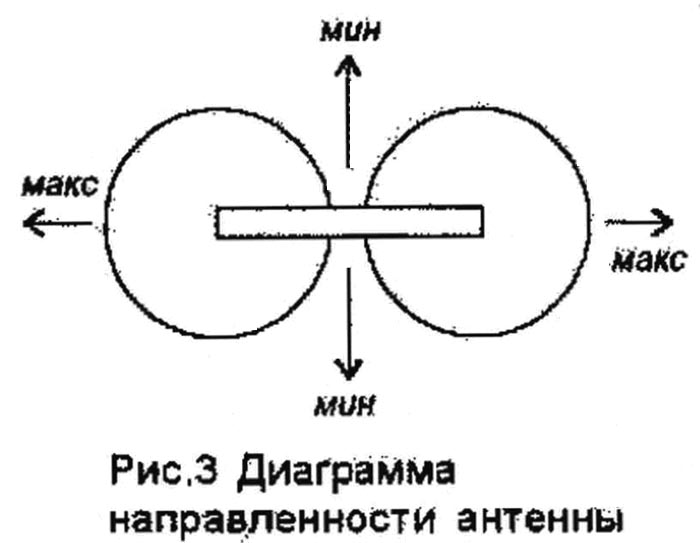

Наличие ярко выраженного максимума в диаграмме направленности антенны позволяет в ряде случаев даже ослабить помехи. Кроме того, вращая антенну в различных плоскостях можно дополнительно отстроиться от помехи, идущей с определенного направления.
Изменяя положение антенны в горизонтальной и вертикальной плоскости, можно улучшить качество приема и в том случае, когда сигнал и помеха приходят с одного направления, но под разными углами к горизонту. Более того, благодаря настройки антенны в резонанс повышается избирательность приемника, по зеркальным и другим побочным каналам.

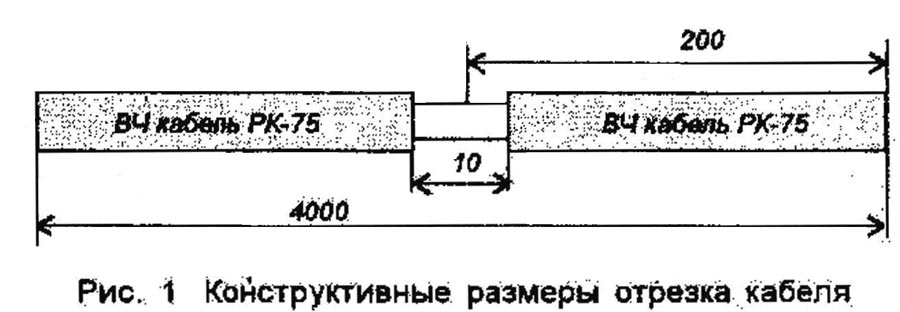

Конструкция антенны довольно простая. Для ее изготовления необходим отрезок коаксиального кабеля (РК-75, РК-50) длиной; 4,0 м и диаметром 7-10 мм, у которого, по середине вырезается внешняя виниловая оболочка и медная оплетка («чулок») на расстоянии 10 мм, рис.1.
После чего, указанный отрезок кабеля сматывается в бухту из 4-х витков. Между витками кабеля прокладывается петля связи (незамкнутое кольцо) из любого тонкого монтажного провода.
В результате получается компактное кольцо (хулахул) диаметром около 32 см, которое для фиксации в нескольких местах обматывают изолентой или скотчем, рис. 2.
К двум концам центральной жилы коаксиального кабеля подключается переменный конденсатор С1 обязательно с воздушным диэлектриком (для повышения добротности) и емкостью около 1000 пф. Подойдет 2-х секционный конденсатор от старых радиовещательных приемников 2х495 пф, обе секции которого включены параллельно.
Вход трансивера или радиоприемника подключается к одному концу витка связи, другой конец витка соединяется с корпусом (общим провод или клемма «земля»), рис. 2.
Для сужения полосы пропускания антенны, и, следовательно, лучшей отстройки от помех последовательно с петлёй связи можно включить конденсатор небольшой емкости С2, от величины которого будет зависит добротность всей антенной системы и полоса пропускания.
Как показали эксперименты без конденсатора С2, полоса перекрываемых частот составляет от 1830 до 1870 кГц. При подключении конденсатора С2 = 20пФ полоса пропускания антенны сужается до: 5-10 кГц в центе DX участка 160 метрового любительского диапазона.
Переменным конденсатором С1 вся антенная система настраивается в резонанс, по максимальной громкости принимаемого сигнала. При этом резонанс отчетливо воспринимается на слух. Диаграмма направленности антенны имеет вид восьмерки с ярко выраженным минимумом и максимумом, рис. 3.
Если чувствительности трансивера недостаточно, то на его входе можно добавить усилитель высокой частоты (УВЧ) с коэффициентом усиления К = 20-30 dB. Однако, не следует увлекаться большим усилением УВЧ, так как в этом случае снижается верхняя граница динамического диапазона приемника.
Электрические схемы УВЧ Неоднократно публиковались в радиолюбительской литературе, например, рис.5 и 6. Здесь трансформатор Т1 наматывается на ферритовом кольце 1000 НМ, диаметром 7-10 мм, скрученным вдвое проводом ПЭВ 0,2 мм. Конец одного провода соединяется с началом другого, образуя среднюю точку. Лучшим из транзисторов, работающих в УВЧ является КТ93ЭА (вместо КТ606А), он наиболее линеен из ранее выпускавшихся. Детали, обозначенные звездочкой, влияют на коэффициент усиления УВЧ и подбираются при настройке. В остальном схема особенностей не имеет. При работе с указанной антенной ее можно вращать в пространстве в различных плоскостях, ориентируясь по наиболее уверенному приему DX станции.
С целью исключения экранирования антенны железобетонными перекрытиями антенну нужно вынести хотя бы на подоконник на балкон, конструкция антенны может быть любой, например, такой как приведено на рис 4.

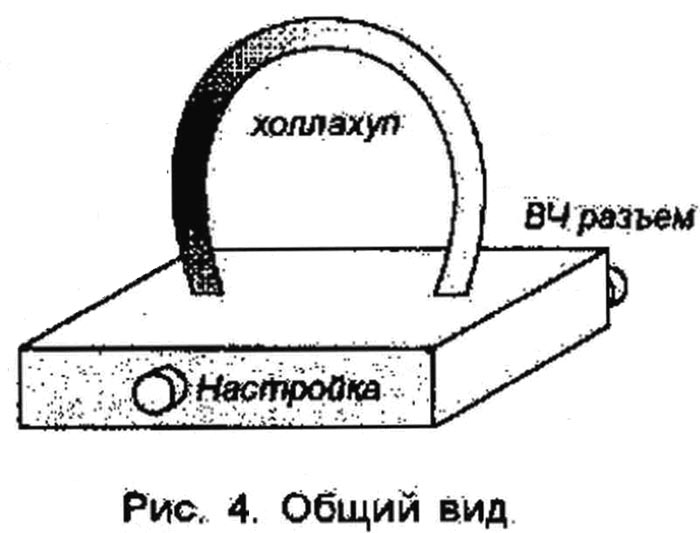

Холахуп устанавливается сверху металлической коробки (дюраль или двухсторонний стеклотекстолит), в которой размещается конденсатор переменной емкости. Ручка настройки выводится на переднюю панель, коаксиальный разъем для подключения приёмника на заднюю панель. Если будет применяться УВЧ, то необходимо предусмотреть выводы для его питания.
Изменив размеры коаксиального кабеля, антенну можно перестроить и на другие любительские или вещательные диапазоны.
Заключение
Раньше в зимнее время на диапазоне 1,8 МГц, особенно, на восходе и заходе солнца получалось так, что я (US0IZ), работая на CQ (общий вызов) не слышал многих корреспондентов: К, W, PY, VK, J А и других, которые меня вызывали. Теперь же получается наоборот - я слышу даже намного больше, чем мне отвечают. Следовательно, предстоит «новый виток спирали» — совершенствование своего передатчика ТХ и передающих антенн.
Творческий процесс продолжается… и так до бесконечности. Такова уж доля радиолюбителя-коротковолновика.
Антенны. антенны 2 антенны 3 антенны 4
Антенна LW
Считаю необходимым опубликовать описание антенны LW-82 м (в просторечии - веревка). Дело в том, что эта антенна, при минимальных затратах – отсутствии фидера, отсутствии необходимости выхода на крышу (достаточно жить на 2 этаже и иметь точку подвеса на расстоянии более 80 м от Вашего дома) имеет очень неплохие параметры и позволяет начать работать на интереснейших диапазонах 160, 80, 40 м.
Описание подобной антенны есть также в книге «Антенны КВ-УКВ» авторов Беньковского, Липинского, рис. 5-20. Очень важное примечание: тюнер для этой антенны должен иметь хорошее радиотехническое заземление, а это только четвертьволновые противовесы на каждый диапазон, в худшем случае, система теплоснабжения Вашего дома. Схема простейшего тюнера для такой антенны представлена ниже:
Катушка L1 намотана на каркасе диаметром 40 мм проводом диаметром 1-1,25 мм и содержит 50 витков при длине намотки 70 мм. Катушка имеет отводы от 13-го витка (диапазон 40 м), считая справа и от 23-го витка, считая справа (диапазон 80 м); когда отводы не используются, вся катушка работает на диапазоне 160 м. Естественно, правее 13-го витка можно наделать отводов для диапазонов 20, 15, 10 м. Отводы указаны приблизительно по данным В.А. Суворова (UA4NM). У вашего тюнера, естественно, витки придется подбирать индивидуально по КСВ-метру включенному до тюнера или, в простейшем случае, по максимуму шума эфира на данном диапазоне или по неоновой лампочке на передачу.
Владимир Казаков
Эффективная балконная антенна на 145 мгц
Мне понадобилась универсальная антенна, с хорошими характеристиками для работы в разных условиях на 145МГц, например из дома, когда нет возможности установить антенну на крыше, из автомобиля, на стоянке и конечно в походе. Перебрав разные конструкции, я остановился на двух элементной направленной антенне. Несмотря на простоту (я бы даже сказал: банальность) конструкции, у нее много приемуществ, а простота изготовления, позволяет назвать ее "конструкцией выходного дня".
На фотографиях вы видите, как эта антенна установлена у меня на балконе. Конструкция получилась крепкой, дождь и сильный ветер ей не страшны. До этого, на балконе, у меня стояли несколько разных антенн: зигзаг без рефлектора, фирменные A-100 и A-200, но именно эта конструцию доказала свою эффективность, поэтому остальные антенны я убрал, за ненадобностью. При установке на крыше, 2 эл. на 145 МГц не прогрывают коллинеарной антенне 3x5/8, я проверял A-1000 длиной 5 метров. При тестировании, на расстоянии 50км, сигнал от A-1000 и 2х элементной антенны был одинаковым. Так и должно быть потому что, A-1000 имеет реальное усиление примерно 4дб, а описанная здесь 2х эл. антенна 4.8дб. Она всегда выигрывала у любых автомобильных антенн типа: 1/4, 1/2, 5/8, 6/8, 2x5/8. Если две такие антенны сфазировать вместе, они уверенно выигрывают у A-1000. Проверьте сами и убедитесь в этом.
Рассмотрим конструкцию, она очень простая (хотя возможно и не красива внешне, я ее сделал за 40 минут) и состоит из рефлектора длиной 1002 мм и разрезного вибратора длиной 972 мм (разрыв для кабеля 10 мм). Расстояние между рефлектором и активным элементом, примерно 204 - 210мм. Сами элементы выполнены из 4мм проволоки в изоляции. Если у вас провод будет другой, нужно скорректровать размеры. Места пайки, залепите сырой резиной, чтобы влага не попадала. КСВ от 144 до 146МГц, примерно 1.0 - 1.1, измерения проводились прибором SWR-121.
Входное сопротивление антенны 12.5 ом, для оптимального согласования с кабелем 50 ом, я использовал трансформатор сделанный из двух кусков пятидесятиомного кабеля. Они должны иметь одинаковую длину по 37 - 44см (при настройке подберите точнее) каждый. Оба куска кабеля, нужно прижать друг к другу по всей длине. Вот собственно и все. Рекомендую эту антенну всем, вместо штырей, зигзагов, фирменных коллинеарных антенн и прочей гадости, на которых пишут явно завышенное усиление! Если сравнивать ее с двумя квадратами, то при примерно равном усилении, на два квадрата вам понадобится 4 метра проволоки, а на эту антенну только два. Для двух квадратов, нужна будет более крепкая палка, потому что они будут заметно тяжелее. Разница в усилении составляет 0.3 дб, что совсем несущественно при реальных QSO, зато подавление по бокам и сзади у 2 ел. антенны значительно меньше и это тоже плюс, нам ведь нужна круговая диаграмма направленности.
Вариант с большим усилением
Многие спрашивают, как еще более поднять усиление описанной антенны и при этом сохранить широкий лепесток. Веть при добавлении элементов, будет не только расти усиление, но и сильно сужаться лепесток. Все очень просто, нужно сфазировать несколько однотипных антенн. На рисунке показано как это сделать. Проще всего сфазировать 2 или 4 антенны, разносить их нужно только по вертикали, потому что, горизонтальный разнос, также сузит главный лепесток. Поскольку описанная антенна обладает слабой направленностью, вы получите антенну с больщим усилением и практически круговой диаграммой. Еще один важный плюс соединения нескольких однотипных антенн, это улучшение качества приема мобильных станций, находящихся в движении. Да, да, на эту простую конструкцию мобильные станции будут приниматься значительно лучше чем на различные фирменные штыри длиной 5 - 7 метров (типа А-1000, 3x5/8 и др.). Также рекомендую ставить такие антенны в городах которые окружены со всех сторон горами. Теперь многочисленные "отраженки", возникающие в таких местах, будут работать на вас. В таких условиях 2 х 2 реально будет выигрывать у "солидных" многоэлементных антенн. Реальное усиление конструкции из двух антенн, примерно 7.3дб. Но учтите, что принимать она будет лучше чем одиночная антенна с реальным усилением 8-10дб. Четыре сфазированные антенны, будут иметь усиление 12.3 дб, при этом направленность будет практически круговой! Никакая одиночная антенна не сможет тягаться с ней!
Походный вариант
Через некоторое время, был сделан разборный вариант антенны, для походов и экспедиций. Испытания в полевых условиях, подтвердили хорошую её эффективность, она не уступает коллинеарным антеннам длиной 3 - 5 метров (2x5/8 или 3x5/8) при дальности до 50 км и выигрывает у них на дистанциях от 90 км и более. На фотографии, показан походный вариант антенны, в разобранном виде. Для сборки антенны, требуется 30 секунд. В качестве бума, используется водопроводная пластиковая труба, длиной 510 мм и диаметром 21 мм. Размеры элементов, были немного скорректированы, потому что использовалась другая проволока. Для такой маленькой антенны, всегда найдется место в вашем рюкзаке, да и на больших высотах, в горах, вам не придется прикладывать чрезмерные усилия для ее удержания (кто был на 4000 и выше, знает о чем я говорю). Весть кабель и трансформатор находятся внутри пластиковой трубы, это защищает их от случайных обрывов и влаги. Антенну можно отремонтировать прямо в походе, погнутые элементы достаточно выпрямить рукой и тд.
Вариант 50-омной антенны
По просьбам "лентяев", которые не хотели делать трансформатор, я рассчитал антенну с сопротивлением 50 ом, для непосредственного соединения с кабелем идущим к радиостанции. Внешний вид остался прежним. Кабель подключается к активному элементу напрямую, для улучшения симметрирования, рекомендую сделать один виток вокруг ферритового кольца, как можно ближе к месту пайки. Усиление, этого варианта антенны, несколько меньше и составляет приблизительно 4.3 дбд. Размеры даны для проволоки диаметром 4 мм, если у вас другой материал, нужно скорректировать размеры. Расстояние между рефлектором и активным элементом, нужно подобрать точнее, в пределах 415 - 440мм, до получения минимального КСВ.
Простая трехдиапазонная антенна
Антенна работоспособна в диапазонах 40, 20, и 10 метров. В качестве согласующего элемента применен трансформатор на ферритовом кольце марки ВЧ-50 сечением 2,0 см. Число витков его первичной обмотки - 15, вторичной - 30, провод - ПЭВ-2 диаметром 1 мм.
При применении другого сечения надо заново подобрать число витков воспользовавшись схемой, приведенной на рисунке.
В результате подбора необходимо получить минимальный КСВ в диапазоне 10 м. Изготовленная автором антенна имеет КСВ:
1,1 - на диапазоне 40 м;
1,3 - на диапазоне 20 м;
1,8 - на диапазоне 10 м.
В.Кононович (UY5VI). "Радио" №5/1971 год
Комнатная антенна на 20 метров
L1=L2=37 витков на каркасе диаметром 25 мм и длиной 60мм провода диаметром 0,5 мм. J1-разьем в небольшом пластиковом корпусе.
Компактный антенный тюнер
Схема работает отлично и согласует антенну от 80-ки до 10-ки. Потерь в тюнере при проверке на 50 Ом нагрузку на удивление не обнаружил совсем. Что в обход 100 Вт,что через настроенный тюнер 100 Вт,на всех диапазонах от 80-ки до 10-ки....Катушка,хоть и компактная но холодная... Резонанс довольно острый,и этот тюнер прекрасно можно использовать как преселектор.
С SW-2011 вообще классно все работает,т.к. в нем нет ДПФ и тюнер играет роль преселектора,что очень благоприятно сказывается на качестве приема.Применять «амидоновские» кольца,как делают на «западе» многие в этих тюнерах не рекомендую – они и дороги,и греются (вносят потери) .Просто нет смысла. Обычная катушка на пластиковом каркасе намного
лучше. По опыту –диаметр каркаса для мощности до 100 Вт не имеет особого значения – проверил от 50мм до 13 мм в последнем варианте. Никакой разницы.Главное выдержать общую индуктивность катушки около 6 мкГн,и пропорционально пересчитать отводы (или подобрать конкретно под свою антенну)
Критичным компонентами являются КПЕ. При малом зазоре их «прошивает» ,т.к. напряжение на них достигает сотен вольт. Но тем не менее, даже с малогаборитными конденсаторами я добился нормальной работы (без пробоев на 3,5 и 7 МГц как было у меня сначала) введением тумблера SW2 ,который переключает отвод выхода антенны на диапазонах 3,5 и 7 МГц к большей части витков катушки. Этим достигается снижение напряжения на конденсаторах при настройке тюнера.
Укороченная вертикальная антенна
Вертикальная антенна, описание которой приведено ниже, предназначенная для работы на 80 м диапазоне, имеет полную высоту несколько более 6 м.
Основой конструкции антенны является труба 2 диаметром 100 мм и длиной 6 м, выполненная из диэлектрика (пластика). Внутри трубы для придания ей механической прочности расположен деревянный брусок 3 с распорками 4, которые соприкасаются с внутренней поверхностью трубы. Антенна установлена на основании 7.
На трубу наматывают примерно 40 м медного одножильного провода 5 диаметром 2 мм, имеющего влагостойкую изоляцию. Шаг намотки выбирается из расчета, чтобы весь провод был равномерно намотан на трубу. Верхний конец провода припаивают к латунному диску 1 диаметром 250 мм, а нижний - через конденсатор переменной емкости 6 соединяют с центральной жилой коаксиально кабеля 8. Этот конденсатор должен иметь максимальную емкость около 150 пФ и по качеству (номинальное напряжение и т.д.) не должен уступать конденсатору, используемому в резонансном контуре выходного каскада передатчика.
Как и всякая вертикальная антенна, эта антенна требует наличия хорошего заземления или противовеса 9. Настройка и согласование антенны с фидером производится изменением емкости конденсатора 6, а при необходимости изменением длины провода, намотанного на трубу.
Добротность такой антенны выше и, следовательно, ширина ее полосы пропускания уже, чем у обычного четвертьволнового вибратора.
Построенная радиолюбителем WA0WHE подобная антенна с противовесом из четырех проводов имеет КСВ до 2 в полосе пропускания шириной около 80...100 кГц. Питание антенны осуществляется по коаксиальному кабелю с волновым сопротивлением 50 Ом.
Ground Plane на 5 КВ диапазонов
Предлагаемый вариант антенны можно отнести к разряду «конструкций выходного дня», особенно для тех коротковолновиков, которые уже имеют на своей станции «GROUND PLANE» на 20-метровый диапазон. Как видно из рисунка, в центре антенны расположена дюралюминиевая труба диаметром 25…35 мм, выполняющая функции несущей мачты и вертикального четвертьволнового элемента на диапазон 20 м.
На расстоянии 402 см от основания трубы двумя винтами М4 зафиксирована стеклотекстолитовая пластина размерами 60x530x5 мм. К ней
прикреплены концы четырехпроволочных (диаметром 3 мм) вертикальных элементов, электрическая длина которых соответствует четверти длины волны для середины диапазонов 17, 15, 12 и 10
м.
К нижнему концу трубы двумя винтами М4 привинчена стеклотекстолитовая пластина размерами 180x530x5 мм. Под нижний край трубы подложена алюминиевая пластина размерами 15x300x2 мм с пятью отверстиями диаметром 4,5 мм, через которые пропускают пять винтов М4, использующиеся для крепления проволочных элементов и трубы. Чтобы был лучший электрический контакт, между винтами крепления трубы и любым ближайшим проволочным элементом вставляют отрезок медного провода.
На расстоянии 50 мм от алюминиевой пластины закрепляют еще одну такую же по размерам, но имеющую 6-12 отверстий, которые используют для крепления радиальных противовесов (по шесть на каждый диапазон).
Антенну питают по коаксиальному кабелю с волновым сопротивлением 50 Ом.
Размеры всех элементов и противовесов указаны в таблице. Расстояние между вертикальными элементами 100 мм. Из-за парусности антенны ее фиксируют двумя ярусами капроновых оттяжек. Первый ярус закреплен на расстоянии 2 м от основания трубы, второй - на расстоянии 4,1 м.
Если имеется «GROUND PLANE» на 40 м, то, используя описанный принцип, можно создать 7-диапазонную антенну.
Комнатная широкополосная...
Широкополосная комнатная активная рамочная антенна С. ван Руджи повышает эффективность приема радиостанций всех KB диапазонов
(3-30 МГц) примерно в 3-5 раз по сравнению с телескопической. В связи с тем, что рамочные антенны чувствительны к магнитной составляющей электромагнитного поля, электрические помехи, создаваемые
различными бытовыми приборами, оказываются немаловажно ослабленными.
Помехозащищенные коротковолновые приемные
антенны
(Обзор материалов из журнала "QST ", 1988 г.)
Многие любители дальнего радиоприема на коротких волнах, а также коротковолновики, интересующиеся проведением DX -радиосвязей, особенно на НЧ KB диапазонах и имеющие в своем распоряжении лишь антенну GP с вертикальной поляризацией, часто сталкиваются на практике с проблемой обеспечения помехозащищенного радиоприема. "Причем в условиях крупных промышленных городов, она является наиболее значительной. Сигналы DX радиостанций часто бывают довольно малы, в то время как напряженность поля индустриальных, атмосферных и т.п. помех в точке приема может быть достаточно высокой. При этом необходимо решить следующие проблемы:
1 - ослабление этих помех на входе РПУ при наименьшем ослаблении полезного сигнала;
2 - обеспечение возможности приема радиосигналов во всем коротковолновом диапазоне, т.е. широкополосности антенно-фидерного устройства;
3 - проблему обеспечения достаточной площади для размещения антенны вдали от источников дополнительных помех. Значительного уменьшения уровня атмосферных, индустриальных и т.п. помех можно добиться путем применения специальных приемных антенн с низким уровнем шума. В литературе они именуются "Low -Noise Receving antennas ". Некоторые типы подобных антенн уже были описаны в (1, 2, 3). В данном обзоре обобщены некоторые интересные результаты экспериментов в этой области, полученные зарубежными радиолюбителями.
ЭКСПЕРИМЕНТАЛЬНЫЕ КОРОТКОВОЛНОВЫЕ ПРИЕМНЫЕ АНТЕННЫ С НИЗКИМ УРОВНЕМ ШУМА
Начав заниматься дальним радиоприемом на KB необходимо прежде всего подумать о хорошей псмехозащищенной антенне, это ключ к успеху. Как уже отмечалось, в задачу помехозащищенного антенного устройства входит возможно большая степень ослабления помех при наименьшем ослаблении полезногэ сигнала. Говорить об усилении приемной антенной полезного сигнала и особенно на НЧ KB диапазонах по известным причинам невозможно, т.к. такая антенна будет занимать достаточно много места и иметь выраженную направленность. В некоторых случаях для усиления принимаемого сигнала целесообразно применять предварительные усилители между РПУ и антенной, снабдив их ручной регулировкой усиления (1). Это относится и к антеннам, о которых речь пойдет далее. Эти антенны явяются модификацией антенны Бевереджа, классический вариант которой показан на рис.1а. Эта антенна широко используется в профессиональной KB радиосвязи и обладает некоторыми помехозащищенными свойствами. W 1FB проводил эксперименты с модификацией антенны Бевереджа и получил интересные практические результаты, которые он опубликовал в апрельском номере журнала "QST ". Некоторые коротковолновики сочли их за первоапрельскую шутку, в то время как другие, наоборот, дополнили эти результаты своим практическим опытом. На рис.1б. показана антенна с экзотическим названием "Snake " (что значит "змея"). Она состоит из длинного отрезка коаксиального кабеля, размещенного на земле или в траве. Дальний конец кабеля нагружен на безиндукционный резистор с сопротивлением, равным волновому сопротивлению кабеля. Этот резистор необходимо поместить в изоляционную коробку и обеспечить ее герметизацию, что предотвратит попадание влаги в коаксиальный кабель.
Так как выполнить практически такую антенну для НЧ KB
диапазонов получается достаточно
дорого, ввиду высокой цены кабеля, W
1FB
предложил выполнить антенну из двухпроводного ленточного кабеля или
провода для телефонной или радиотрансляционной линии.
Волновое сопротивление таких линий различное и может
быть определено по таблицам, а также экспериментальным путем. При определении длины данной антенны необходимо, как и в первом случае, учитывать коэффициент укорочения. Антенна в виде двухпроводной нагруженной линии для диапазона 160 метров должна иметь длину около 110 метров. Разместить такую антенну над землей достаточно трудно, и W 1FB проложил кабель по периметру своего участка. При этом основные свойства антенны сохраняются, если вблизи нет посторонних предметов, которые могут повлиять на характеристику антенны и быть источником дополнительных шумов. Это могут быть системы заземления вертикальной антенны, различные металлические трубы, ограды и т.п. При размещении антенны по периметру участка ослабляются ее направленные свойства и она начинает принимать сигналы с различных направлений. В данной конструкции важно точно определить волновое сопротивление применяемой двухпроводной линии. Это необходимо для правильного расчета согласующего широкополосного трансформатора и нагрузочного резистора, сопротивление которого должно быть равно волновому сопротивлению применяемой линии. Коэффициент трансформации выбирают в зависимости от применяемого коаксиального кабеля. Он равен:
R H /R K -(N/n) 2
где: R H - сопротивление нагрузочного резистора, Ом;
R K - волновое сопротивление коаксиального кабеля, ОМ;
N - число витков обмотки трансформатора со стороны антенны;
N - число витков со стороны приемника (линии питания).
На рис. 1г. показана антенна, предложенная W 1HXU . Она располагается над землей и выполняется из ленточного кабеля с волновым сопротивлением 300 Ом. Для ее настройки применен переменный конденсатор емкостью до 1000 пф. Конденсатор подстраивают по наибольшему уровню принимаемого сигнала. На рис.1 д. показана антенна типа "Snake ", выполненная из коаксиального кабеля, имеющего длину немногим более 30 метров, который уложен в землю. Дальний конец кабеля имеет соединение между центральной жилой и оплеткой. На "приемном конце" оплетка ни с чем не соединяется. Эту антенну испытывал W 1HXU и получил хорошие результаты в диапазонах 30, 40 и 80 м.
ЗАКЛЮЧЕНИЕ
При выполнении антенн с низким уровнем помех следует учитывать, что они достаточно сильно ослабляют полезный сигнал, поэтому применение антенн из коаксиального кабеля оправдано лишь в случаях очень высокого уровня
индустриальных помех в точке приема. Как уже отмечалось, в этих случаях
целесообразно применение дополнительных усилителей. Антенны, выполненные из двухпроводной симметричной линии в ленточном диэлектрике обладают меньшим ослаблением полезного сигнала и дают более уверенные результаты. Следует также учесть, что применение всех описанных выше антенн возможно только в случае наличия
в РПУ входа, рассчитанного на подключение антенн, имеющих волновое сопротиыление 50 или 75 Ом. Если такаго входа нет, то неоходимо применить дополнительную катушку связи, которую можно намотать поверх катушки входного контура РПУ для того КВ диапазона, на котором вы рассчитываете применять данные антенны. Число витков катушки связи составляет от 1/ 5 до 1/ 3 числа витков контурной катушки КВ диапазона. Схема подключения дополнительной катушки показана на рис.2.
Многодиапазонная антенна с переключаемой диаграммой
направленности
Проблема создания достаточно эффективной многодиапазонной антенны в условиях ограниченного пространства, требующей относительно невысоких затрат,
волнует многих радиолюбителей. Хочу предложить еще один вариант антенны "бедного радиолюбителя", удовлетворяющий этим требованиям. Она представляет собой систему слопперов с переключением
диаграммы направленности, работающую на диапазонах 3,5, 7, 14, 21, 28 МГц. В основу положен принцип работы антенн конструкции RA6AA и UA4PA. В моем варианте (рис 1) с вершины 15-метровой мачты
под углом около 30 40° к земле идут 5 лучей, которые одновременно выполняют роль верхнего яруса оттяжек Лучей может быть и больше, но желательно не менее 5. Общая длина каждого луча - 21 м, из
нее вычитается около 80 см на отвод к коробке реле и около 15 см на крепление изолятора в нижней части луча. Таким образом, реально длина каждого луча составляет около 20 метров. Антенна питается
коаксиальным кабелем с волновым сопротивлением 75 Ом длиной около 39,5 метра. Длина кабеля критична - вместе с длиной лучей она должна составлять 1 длину волны на диапазоне 80 метров. Все лучи в
исходном состоянии подключены к оплетке кабеля. Выбор необходимого направления производится непосредственно на рабочем месте, при этом соответствующее реле подключает луч выбранного направления к
центральной жиле кабеля. Как и у большинства направленных антенн, подавление боковых лепестков выражено сильнее, чем заднего, и составляет в среднем 2 3 балла, реже - 1 балл. Проводилось
сравнение с логопериодической антенной RB5QT , подвешенной на высоте около 9 м над землей в направлении восток-запад. На 7 МГц слоппера выигрывали в этих направлениях на 1- 2
балла.
Конструкция.
Мачта - телескопическая, от Р-140, стоит на земле без
дополнительного заземления, без диэлектрических вставок. Лучи - из полевого телефонного кабеля П-275 (2 провода по 8 стальных и 7 медных проводников в каждом), хорошо пропаяны с использованием
кислоты. Коаксиальный кабель 75 Ом. Возможно применение кабеля с любым волновым сопротивлением, а также открытой двухпроводной линии с сопротивлением 300 600 Ом. Реле применяется типа ТКЕ52 с
напряжением питания около 27 В с запараллеленными контактами, но можно применять и другие - исходя из мощности передатчика. Для питания реле применяется отдельный четырехпроводный кабель. Такая
схема (рис 2) позволяет питать 6 реле, у меня в силу местных условий стоит 5. Для переключения напряжений используются кнопки П2К с зависимой фиксацией Размеры антенны и линии питания можно
изменить в любую сторону, пользуясь формулой L2=(84,8-L1)*K, где L1 - длина одного плеча, L2 - длина линии питания; K - коэффициент укорочения (для кабеля - 0,66, для двухпроводной линии - 0,98).
Если получившейся длины линии недостаточно, в формуле вместо 84,8 необходимо подставить 127,2. Для укороченного варианта можно подставить в формулу 42,4 м, но в этом случае антенна будет работать
только на частотах выше 7 МГц.
Настройка. В настройке антенна практически не нуждается, главное - соблюдение указанных размеров лучей и кабеля. При проведении измерений ВЧ-мостом оказалось, что антенна резонирует в пределах любительских диапазонов, и ее входное сопротивление находится в пределах 30 400 Ом (см таблицу), поэтому желательно применять согласующее устройство. Я использовал рекомендованный UA4PA параллельный контур с отводами. В диапазоне 160 м данная антенна не работает - резонансная частота 1750 кГц выбрана для того, чтобы в остальных диапазонах резонанс находился в пределах диапазона.
| ЧАСТОТА | Zвх, Ом |
| 1750 | 20 |
| 3510 | 270 |
| 3600 | 150 |
| 7020 | 360 |
| 7100 | 400 |
| 10110 | 50 |
| 14100 | 260 |
| 14250 | 200 |
| 14350 | 180 |
| 18000 | 50 |
| 18120 | 50 |
| 21150 | 190 |
| 21300 | 180 |
| 21450 | 160 |
| 24940 | 59 |
| 25150 | 50 |
| 28050 | 160 |
| 28200 | 200 |
| 28500 | 130 |
| 29000 | 65 |
| 29600 | 30 |
Даже представить себе невозможно, сколько антенн становится вокруг нас: мобильный телефон, телевизор, компьютер, беспроводной роутер, радиоприемники. Есть даже антенные устройства для экстрасенсов. Что такое антенна кв? Большинство людей, не связанных с радио, ответит, что это длинный провод или телескопический штырь. Чем он длиннее, тем лучше приём радиоволн. Доля истины в этом есть, но ее очень мало. Так каких же размеров должна быть антенна?
Важно! Размеры всех антенн должны быть соизмеримы с длиной радиоволны. Минимальная резонансная длина антенны равна половине длины волны.
Слово резонанс означает, что такая антенна может эффективно работать только в узкой полосе частот. Большинство антенн именно резонансные. Существуют и широкополосные антенны: за широкую полосу приходится расплачиваться эффективностью, а именно коэффициентом усиления.
Почему же работает стереотип, что чем длиннее кв антенны, тем они эффективнее? На самом деле это так, но до определённых пределов, так как это характерно только для средних и длинных волн. А с увеличением частоты размеры антенн можно уменьшить. На коротких волнах (это длины примерно от 160 до10 м) размеры антенн уже могут быть оптимизированы для эффективной работы.
Диполи
Самые простые и эффективные антенны – это полуволновые вибраторы, их ещё называют диполями. Запитываются они в центре: в разрыв диполей подаётся сигнал от генератора. Радиолюбительские портативные антенны могут работать как передающие, так и как приёмные. Правда, передающие антенны отличаются толстым кабелем, большими изоляторами – эти особенности позволяют им выдерживать мощность передатчиков.
Самое опасное место у диполя – это его концы, где создаются пучности напряжения. Максимум тока у диполя получается посередине. Но это не страшно, потому что пучности тока заземляют, тем самым, защищая приемники и передатчики от грозовых разрядов и статического электричества.
Обратите внимание! При работе с мощными радиопередатчиками можно получить удар от высокочастотных токов. Но ощущения будут не такими, как от удара от розетки. Удар будет ощущаться как ожог, без тряски в мышцах. Это получается из-за того, что высокочастотный ток течёт по поверхности кожи и вглубь тела не проникает. То есть от антенны можно подгореть снаружи, но внутри остаться нетронутым.
Многодиапазонная антенна
Довольно часто необходимо установитъ более одной антенны, но это не удается. И ведь помимо радиоантенны на один диапазон нужны антенны и на другие диапазоны. Решение задачи – использовать многодиапазонную антенну кв диапазона.
Обладая довольно приличными характеристиками, многодиапазонные вертикальные антенны могут решить антенную проблему для многих коротковолновиков. Они становятся очень популярными по ряду причин: нехватка пространства в стеснённых городских условиях, рост числа любительских радиодиапазонов, так называемая жизнь «на птичьих правах» при съёме квартиры.
Многодиапазонные вертикальные антенны не требуют много места для своей установки. Портативные конструкции можно расположить на балконе либо выйти с этой антенной куда-нибудь в близлежащий парк и поработать там в полевых условиях. Самые простые КВ антенны представляют собой одиночный провод с несимметричной запиткой.
Кто-то скажет укороченная антенна – это не то. Волна любит свой размер, поэтому кв антенна должна быть большой и эффективной. С этим можно согласиться, но чаще всего нет возможности для приобретения такого устройства.
Изучив интернет и посмотрев конструкции готовых изделий от разных фирм, приходишь к выводу: их очень много, и они очень дорогие. А всего в этих конструкциях провод для кв антенн и полтора метра штырька. Поэтому будет интересен, особенно начинающему, быстрый, простой и дешевый вариант самодельного изготовления эффективных кв антенн.
Вертикальная антенна (Ground Plane)
Ground Plane – это вертикальная антенна для радиолюбителей с длинным штырем, равным четверти длины волны. Но почему четверти, а не половине? Здесь недостающая половина диполя – это зеркальное отражение вертикального штыря от поверхности земли.
Но так как земля очень плохо проводит электричество, то в качестве нее используют либо листы металла, либо просто несколько проводов, раскинутых ромашкой. Их длину тоже выбирают равной четверти длины волны. Это и есть антенна Ground Plane, в переводе значит земляная площадка.
Большинство автомобильных антенн для радиоприёмников сделано по такому же принципу. Длина волны радиовещательной УКВ диапазона – это около трёх метров. Соответственно четверть полуволны будет 75 см. Второй луч диполя отражается в корпусе автомобиля. То есть такие конструкции должны принципиально монтироваться на металлической поверхности.
Коэффициент усиления антенны – отношение напряженности поля, получаемого от антенны, к напряженности поля в той же точке, но полученного от эталонного излучателя. Это отношение выражается в децибелах.
Рамочная магнитно-петлевая антенна
В тех случаях, когда простейшая антенна не может справиться с задачей, может использоваться вертикальная магнитно-петлевая антенна. Её можно сделать из дюралевого обруча. Если в горизонтальных рамочных антеннах на их технические показатели не оказывает влияние геометрическая форма и способ запитки, то на вертикальные антенны это оказывает влияние.
Такая антенна функционирует на трёх диапазонах: десять, двенадцать и пятнадцать метров. Перестраивается с помощью конденсатора, который должен быть надежно защищен от атмосферной влаги. Питание осуществляется любым кабелем 50-75 Ом, потому как согласующее устройство обеспечивает трансформацию выходного сопротивления передатчика в сопротивление антенны.
Укороченная дипольная антенна
Существуют укороченные антенны на 7 МГц, длина плеч которых составляет всего около трёх метров. Конструктив антенны включает в себя:
- два плеча порядка трех метров;
- изоляторы на краях;
- веревочки для оттяжек;
- катушка удлинительная;
- небольшой шнур;
- центральный узел.
Длина намотки катушки составляет 85 миллиметров и 140 намотанных вплотную витков. Точность здесь не так важна. То есть если витков будет больше, то это можно компенсировать длиной плеча антенны. Можно укорачивать и длину намотки, но это более сложно, придётся распаивать концы крепления.
Длина от края намотки катушки до центрального узла составляет порядка 40 сантиметров. В любом случае после изготовления антенну придётся настраивать подбором длины.
Вертикальная кв антенна своими руками
Как смастерить самому? Взять ненужную (или купить) недорогую удочку из карбона, 20-40-80. Наклеить на нее с одной стороны бумажную полоску с разметками точек. В отмеченные места вставить клипсы для подключения перемычек и шунтирования ненужной катушки. Таким образом, антенна будет переключаться с диапазона на диапазон. В заштрихованных областях будут намотаны укорачивающая катушка и указанное количество витков. В саму «удочку» вставляется штырь.
Также понадобятся материалы:
- медный обмоточный провод используется диаметром 0,75 мм;
- провод для противовеса диаметром 1,5 мм.
Штыревая антенна обязательно должна работать с противовесом, иначе она не будет эффективной. Итак, при наличии всех этих материалов останется только намотать проволочный бандаж на удилище так, чтобы получилась сначала большая катушка, затем меньше и ещё меньше. Процесс переключения диапазонов антенны: от 80 м до 2 м.
Выбор первого кв трансивера
При выборе коротковолнового трансивера начинающего радиолюбителя в первую очередь надо уделить внимание тому, как его купить, чтобы не ошибиться. Какие тут есть особенности? Существуют необычные узкоспециализированные радиостанции – это не подходит для первого трансивера. Не нужно выбирать носимые радиостанции, предназначенные для работы на ходу со штыревой антенной.
Такая радиостанция не удобна для того, чтобы:
- ее использовать в качестве радиолюбительского обычного аппарата,
- начать проводить связь;
- научиться ориентироваться в радиолюбительском коротковолновом эфире.
Также есть радиостанции, которые программируются исключительно с компьютера.
Простейшие самодельные антенны
Для радиосвязи в полях бывает нужно связаться не только на расстояния в сотни километров, но и на небольшие расстояния с маленьких носимых радиостанций. Не всегда возможна устойчивая связь даже на небольшие расстояния, так как рельеф местности и крупные постройки могут мешать распространению сигнала. В таких случаях может помочь подъём антенны на небольшую высоту.
Высота даже такая, как 5-6 метров, может дать значительную прибавку в сигнале. И если с земли была слышимость очень плохая, то при подъёме антенны на несколько метров ситуация может значительно улучшиться. Конечно, установкой десятиметровой мачты и многоэлементной антенны однозначно улучшится и дальняя связь. Но мачты и антенны есть не всегда. В таких случаях выручают самодельные антенны, поднятые на высоту, например, на ветку дерева.
Немного слов о коротковолновиках
Коротковолновиками являются специалисты, обладающие знаниями в области электротехники, радиотехники, радиосвязи. К тому же они владеют квалификацией радиста, способны вести радиосвязь даже в таких условиях, в которых не всегда соглашаются работать профессионалы-радисты, а в случае необходимости способные быстро найти и устранить неисправность в своей радиостанции.
В основе работы коротковолновиков лежит коротковолновое любительство – установление двусторонней радиосвязи на коротких волнах. Самыми юными представителями коротковолновиков являются школьники.
Антенны мобильных телефонов
Ещё десяток лет тому назад из мобильных телефонов торчали небольшие пипочки. Сегодня ничего такого не наблюдается. Почему? Так как базовых станций в то время было мало, то повысить дальность связи можно было, только увеличив эффективность антенн. В общем, наличие полноразмерной антенны мобильного телефона в те времена повышало дальность его работы.
Сегодня, когда базовые станции натыканы через каждые сто метров, такой необходимости нет. К тому же с ростом поколений мобильной связи есть тенденция увеличения частоты. Вч диапазоны мобильной связи расширились до 2500 МГц. Это уже длина волны всего 12 см. И в корпус антенны можно вставить не укороченную антенну, а многоэлементную.
Без антенн в современной жизни не обойтись. Их разнообразие такое огромное, что о них можно рассказывать очень долго. Например, существуют рупорные, параболические, логопериодические, направленные антенны.
Видео
У начинающих коротковолновиков (и не только у них) возникают проблемы с установкой «всеволновой» антенны для приёма радиостанций на коротких волнах. В городских условиях хорошим решением может быть использование для этого комнатной рамочной антенны. Такие антенны производятся промышленностью и изготавливаются радиолюбителями. Обычно эти антенны имеют одну рамку, которую настраивают на частоту приёма конденсатором переменной ёмкости. Такая антенна может перекрыть по частоте примерно половину всего КВ-диапазона.
Бельгийский коротковолновик ON5FM предложил оригинальную «двухдиапазонную” рамочную антенну, которая обеспечивает радиоприём практически во всем диапазоне коротких волн - от 3 до 30 МГц. Как она выглядит в его радиолюбительском «шэке», иллюстрирует рис. 1 .
Описание конструкции этой антенны опубликовано в журнале CQ-QSO (Guy Marchal «Actieve loop antenne», № 3-4, 2015, p. 9-13).Он удачно совместил две рамки в одной конструкции, как это показано на рис. 2 . Рамка для высокочастотного участка KB-диапазона представляет собой незамкнутое кольцо из алюминиевой трубки диаметром 10 мм. Диаметр этого кольца - 30 см. А вторая («низкочастотная») рамка - это два витка изолированного провода, помещённых внутри кольца (показаны на рис. 2 красным цветом). Поскольку первая рамка - это не замкнутое кольцо, она не будет влиять на работу второй рамки и при работе на низких частотах с этой рамкой просто служит для неё электростатическим экраном.

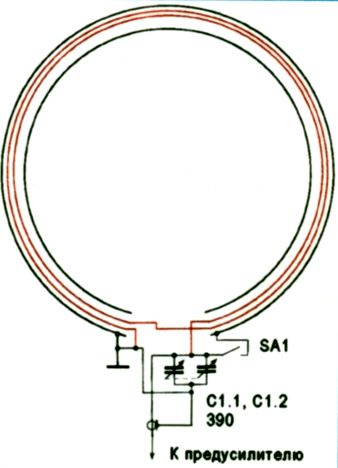

Настройка рамок на рабочую частоту осуществляют двухсекционным конденсатором переменной ёмкости С1. Обе секции конденсатора включены параллельно. Переключение рамок производят переключателем SA1 - когда его контакты разомкнуты, работает «низкочастотная» рамка и антенна перекрывает участок примерно 3…11 МГц. Когда они замкнуты, к конденсатору переменной ёмкости подключается «высокочастотная» рамка и антенна перекрывает участок приблизительно 11…30 МГц. Эти элементы размещены в небольшой пластмассовой коробке (см. рис. 1), которая служит и для крепления рамок.

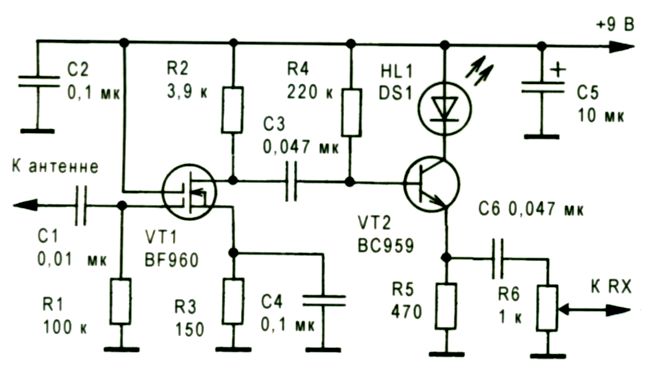

Такая антенна подразумевает использование усилителя, который обеспечивает необходимое усиление сигнала и согласование с входом приёмника (обычно его входное сопротивление - 50 Ом). Схема возможного варианта усилителя показана на рис. 3 . Он содержит апериодический усилительный каскад на двухзатворном полевом транзисторе VT1 и выходной эмиттерный повторитель на транзисторе VT2. На выходе усилителя предусмотрена регулировка уровня сигнала (переменный резистор R6). Светодиод HL1 индицирует включение усилителя.
Усилитель у автора был размещён в отдельной коробке и соединён с антенной коротким отрезком тонкого коаксиального кабеля. Питание усилителя он осуществлял от батареи 6F22 («Крона») напряжением 9 В.
Не следует забывать, что рамка такого типа (часто называемая «магнитной антенной») имеет диаграмму направленности в виде «восьмёрки», и, следовательно, у неё есть два относительно глубоких минимума, которые перпендикулярны плоскости рамок. По этой причине антенна должна быть установлена так, чтобы её можно было при необходимости вращать вокруг вертикальной оси, добиваясь максимального уровня принимаемого сигнала. Это реально в домашних условиях, поскольку размеры антенны небольшие. И наличие минимумов может быть иногда полезно. Если направления на принимаемую станцию и на помеху не совпадают, вращением антенны можно сориентировать антенну минимумом к помехе и улучшить условия приёма.
Транскрипт
1 Строим КВ Антенну Пособие для начинающих радиолюбителей Вступление. Антенна это радиотехническое устройство, которое преобразует энергию радиоволн в электрический сигнал и наоборот. Антенны различаются по типу, по назначению, по диапазону частот, по диаграмме направленности и т.д. В этой статье мы рассмотрим постройку самых распространенных радиолюбительских антенн.!!важно!! 1. Лучший усилитель это антенна! Запомните эту фразу как таблицу умножения!! Хорошая, настроенная антенна позволит вам слушать и проводить радиосвязи с очень слабыми и дальними станциями. Плохая же антенна сведёт на нет все ваши усилия по покупке или постройке приёмника/трансивера. 2. Постройка хороших антенн связана с работой на высоте (мачты, крыши). Поэтому, проявляйте все меры безопасности и осторожности. 3. Категорически запрещается подходить и прикасаться к антенне или кабелям снижения во время грозы!! Теперь рассмотрим сами антенны. Начнем с самых простых и до самых качественных. Антенна «Наклонный луч» Это кусок медного провода, который с одного конца закреплен за дерево, фонарный столб, крышу соседнего дома, а другой стороной подключается к приёмнику/трансиверу. Преимущества: - простота конструкции. Недостатки: - слабое усиление, сильно подвержена городским шумам, требует согласования с трансивером/приёмником. Изготовление. Тип провода любой медный. Одножильный, многожильный, можно даже компьютерную «витую пару» использовать. Толщина любая, но «чтобы не порвался» от своего веса, натяжения и ветра. В среднем, сечение кв.мм. Длина. Если только для приёмника, то любая, от 15 до 40м. Если для трансивера, то длина должна быть примерно L/2 того диапазана, на котором будете работать. К примеру, для диапазона 80м = L/2 = 40м. Но, всегда берите с запасом 5-7м.
2 Провод антенны нельзя подвязывать непосредственно. Нужно установить несколько изоляторов на конце полотна антенны. Идеальные изоляторы «орешкового типа»: Для чего нужны эти изоляторы, должно быть понятно уже из самого их названия. Они изолируют полотно антенны по электричеству от дерева, столба и других конструкций, куда вы будете крепить антенну. Если орешковые изоляторы не нашли, можно сделать самодельные из любого прочного диэлектрического материала: - пластик, текстолит, оргстекло, пвх трубки и т.д. Дерево и производные (ДСП, двп и т.д.) использовать нельзя. На концах антенны должно быть 3-4 изолятора, с расстоянием 30-50см друг от друга. Типичные схемы установки антенны типа «наклонный луч»
3 Входное сопротивление приёмника или трансивера обычно стандартно и равно 50 Ом. У антенны «Наклонный луч» сопротивление существенно выше, поэтому нельзя просто так её подключать к приёмнику или трансиверу. Подключать нужно через согласующее устройство. Вот схема: Согласовывать антенну очень просто. 1. Ставим галетный переключатель в крайнее правое положение, чтобы были включены все витки катушки. 2. Крутим конденсаторы С1 и С2, добиваясь максимально громкого приёма станций или шумов эфира. 3. Если не получилось переключаем галетный переключатель дальше и повторяем процедуру настройки. Когда антенна будет согласована, вы услышите резкое увеличение громкости станций или шумов эфира. Заключение. Такая антенна хороша для начинающих радиолюбителей, которые в основном только слушают эфир. Да, она очень шумная, принимает бытовые, городские помехи и т.д. Но, как говорится, за неимением лучшего сойдёт. Так же сразу хотим предупредить. Если у вас трансивер малой мощности, 1-5Вт, то на такую антенну вас будет очень слабо слышно, или же вас вообще не услышат. Учтите это, когда будете собирать или покупать маломощный трансивер. P.s. Высота подвеса антенны «Наклонный луч». Для такой антенны существует простое правило чем ниже, тем хуже. И наоборот. Если, к примеру, вы натянете её над забором, на высоте 3м, то сможете услышать только местных радиолюбителей и то, не факт. Поэтому, поднимайте антенну как можно выше. Идеальное решение между крышами многоэтажных, высотных домов. Реальное решение не ниже метров от уровня земли.
4 Антенна «Диполь» Введение. Сразу обращаем внимание на мелочи, но важные)), ударение в слове на букву И, диполь. Это уже более серьезная антенна, чем наклонный луч. Диполь это два провода, в центре которых подключается коаксиальный кабель снижения к трансиверу. Длина диполя равна L/2. То есть, для участка 80м диапазона, длина равна 40м. Или по 20м провода в каждом плече диполя. Для более точного расчета применяйте формулы. 1. Точная формула: Длина диполя = 468/F х, где F частота в МГц середины диапазона, для которого делаете диполь. Пример для 80м диапазона: - частота 3.65 МГц. 468/3.65 х = метров. Обратите внимание это общая длина диполя. Значит, каждое плечо будет в 2 раза меньше, то есть по метра. Погрешность при построении плеч диполя должна быть сведена к минимуму, не больше 2-3см. Самое главное, чтобы плечи были одинаковой длины. 2. В интернете так же есть онлайн «калькуляторы» для расчета диполей и других антенн: и др. Изготовление Диполя. Для изготовления антенны нам потребуется так же, как и для наклонного луча, медный провод. Сечение 2.5-6кв.мм. Можно использовать провод в изоляции, на низкочастотных диапазонах пвх-изоляция вносит несущественные потери. Размещение диполя аналогично размещению наклонного луча. Но, тут уже высота подвеса играет более заметную роль. Низкоподвешенный диполь работать не будет! Для нормальной работы высота подвеса диполя должна быть не ниже L/4. То есть, для 80м диапазона должна быть не ниже 17-20м. В случае, если у вас нет такой высоты рядом, то диполь можно сделать на мачте, чтобы он принял форму перевёрнутой буквы V. Вот рисунки, как правильно вешать диполь:
5 Последний вариант установки диполя называется «Inverted-V», то есть форма перевернутой буквы V. Центр диполя должен быть не ниже L/4, то есть для 80м диапазона 20м. Но, в реальных условиях, допускается подвешивать центр диполя и на небольшие мачты, деревья, высотой 11-17м. Диполь на такой высоте работать будет, правда, заметно хуже. Подключается диполь коаксиальным кабелем, с волновым сопротивлением 50 Ом. Это или отечественный кабель серии РК-50, или импортный серии RG и аналогичные. Длина кабеля особой роли не играет, но, чем он будет длиннее, тем больше в нём будет затухание сигнала. Так же и с толщиной кабеля, чем тоньше тем больше затуханий сигнала. Нормальная толщина кабеля для диполя (измеряется по внешнему диаметру) 7-10мм.
6 Варианты подключения кабеля к диполю. Вот на этом моменте просим вас быть очень внимательными, поскольку сейчас вы узнаете многолетний опыт «бывалых» ;). Современный мир это мир бытовых радиопомех - мощных, жирных, свистящих, стрекочущих, рычащих, пульсирующих и прочих, нехороших. Причина помех наша современная жизнь: - телевизоры, компьютеры, светодиодные и энергосберегающие лампы, микроволновки, кондиционеры, Wi-Fi роутеры, компьютерные сети, стиральные машины и т.д. и т.п. Весь этот набор «жизни» создаёт адский шум в радиоэфире, который делает приём любительских радиостанций порой вообще невозможным Поэтому, подключать диполь как раньше, в советское время уже нельзя. Теперь подробнее. 1. Стандартное подключение кабеля к диполю. Плечи диполя прикручиваются на любую прочную, диэлектрическую пластину. Центральная жила кабеля подпаивается к одному плечу, оплетка кабеля ко второму плечу. Прикручивать кабель нельзя, только паять. Такое подключение было стандартным, в советские времена, когда не было бытовых помех в эфире. Сейчас такое подключение можно использовать только в одном случае: - вы живёте на даче или в лесу, у вас очень высокая чувствительность приёмника и высокая мощность передатчика (100Вт и выше). Но, такое бывает редко, поэтому переходим к современным вариантам подключения.
7 2. Вариант подключения для города, при использовании мощного передатчика трансивера. Само подключение кабеля к диполю такое же, но, перед припаиванием надеваем на кабель ферритовых колечек, чем больше, тем лучше. Главное, чтобы эти колечки были как можно ближе к месту подпайки кабеля, почти вплотную. Вот, по такому принципу: Кольца желательно использовать с магнитной проницаемостью 1000НМ. Но, подойдут любые, которые найдёте, и которые плотно будут сидеть на вашем кабеле. Можно использовать кольца из телевизоров и мониторов: После установки колец на кабель, наденьте на них термоусадочную трубку и феном обожмите, чтобы они плотно сидели. Если нет таких технологий, то по-нашенски, обмотайте плотно изолентой;). Такой способ немного снизит уровень шума по приёму. К примеру, если у вас шум был на уровне 8 баллов, то станет 7. Не много конечно, но лучше, чем ничего. Суть такого метода ферритовые кольца снижают приём помех самим кабелем.
8 3. Вариант подключения для города, а так же для маломощных передатчиков. Самый лучший вариант. Есть два способа подключения. 1. Берём ферритовое кольцо необходимого диаметра, с проницаемостью 1000НМ, обматываем его изолентой(чтобы кабель не повредить), и продеваем сквозь него 6-8 витков кабеля. После чего припаиваем кабель к диполю обычным способом. У нас получился трансформатор. Его нужно так же подключать как можно ближе к точкам припаивания диполя. 2. Если нет большого ферритового кольца, чтобы просунуть сквозь него толстый, жесткий коаксиальный кабель, тогда придётся попаять. Берем кольцо поменьше, и наматываем на него 7-9 витков провода, диаметром 2-4мм. Мотать нужно сразу двумя проводами, а кольцо так же обернуть изолентой, чтобы не повредить провод. Как подключать показано на рисунке: То есть плечи диполя подпаиваем к двум верхним проводам трансформатора, а центральную жилу и оплётку кабеля к двум нижним.
9 Такое подключение кабеля к диполю убивает сразу двух зайцев: 1. снижает уровень шумов, которые принимает сам кабель. 2. согласовывает симметричный диполь, с нессиметричным кабелем. А это, в свою очередь увеличивает шанс на то, что вас, со слабым передатчиком (1-5Вт) услышат. Заключение. Антенна Диполь хорошая антенна, уже имеет небольшую диаграмму направленности и лучше принимает и усиливает, нежели антенна Наклонный луч. Диполь, особенно с 3-м вариантом подключения идеальное решение, если вы уходите в леса и походы, для работы в эфире оттуда. И при этом у вас маломощный трансивер с выходной мощностью 1-5Вт. Так же диполь идеальное решение для города и для начинающих радиолюбителей, т.к. его просто натянуть между крышами, не содержит каких-либо дорогих деталей и не требует настройки, если вы изначально правильно рассчитали его длину. Антенна «Дельта» или треугольник Введение. Треугольник это самая лучшая антенна низкочастотных КВ диапазонов, которую только можно построить в городских условиях. Эта антенна представляет собой треугольную рамку из медного провода, растянутую между крышами 3-х домов, в разрыв любого угла подключается кабель снижения.
10 Антенна представляет собой замкнутый контур, поэтому бытовые помехи синфазно гасятся в ней. Уровень шума у Дельты в разы ниже, чем у Диполя. Так же, Дельта имеет большее усиление, чем диполь. Для работы на дальние станции (свыше 2000км), один из углов антенны надо поднять, или наоборот, опустить. То есть, чтобы плоскость треугольника была под углом к горизонту. Наглядные примеры(примерно): Наклонный луч уровень шума 9 баллов. Диполь с простым подключением уровень шума 8 баллов. Диполь с трансформаторным подключением уровень шума 6.5 балла. Треугольник уровень шума 3-4 балла. Вот видео, сравнивающие диполь с треугольником(дельтой) Посмотрели?) Сравнили?) Если вам непонятно, что такое уровень шума по приёму, то можете это проверить вот прямо сейчас. Послушайте онлайн приёмники и сравните на них уровень шума. Он показывается вот тут: Это шкала S-метра, которая показывает уровень принимаемого сигнала. Когда сигнала нет, он показывает уровень шума. Помните, как радиолюбители говорят «слышу вас 5:9»? 5 это качество сигнала, а 9 это уровень громкости по S-метру. Теперь, послушайте приёмники и сравните уровни шума: Как видите, на одном приёмнике уровень шума S5, на втором S8. Разница очень ощутима на слух. А вся причина в антеннах. Понимаете теперь, как важно делать хорошую и качественную антенну?
11 Изготовление треугольника. Треугольник изготавливается как же из медного провода. Растягивается между крышами соседних домов. Если треугольник будет строго горизонтально к земле, то он будет излучать вверх. При таком расположении будут возможны только ближние связи до 2000 км. Чтобы возможны были дальние связи, необходимо плоскость треугольника повернуть под углом к горизонту. Длина провода дельты рассчитывается по формуле: L (м)= 304.8/F (MГц) Или можно на сайте, по онлайн калькулятору: Для 80м диапазона длина треугольника должна быть 83.42м, или 27.8м каждая сторона. Высота подвеса не ниже 15м. Идеально 25-35м. Подключение кабеля к треугольнику. Просто так подключать 50-омный кабель к треугольнику нельзя, потому, что волновое сопротивление треугольника Ом. Его нужно согласовать с кабелем. Для этих целей создаются согласующие трансформаторы. Их еще называют балуны. Нам нужен балун 1:4. Качественно и правильно изготовить балун можно только с помощью приборов, которые измеряют параметры антенны. Поэтому, мы не будем приводить описание его изготовления. Для начинающих радиолюбителей, единственный вариант это или купить балун, или пойти к более опытным радиолюбителям соседям, например в местный радиокружок и попросить их помощи. Для образца, какой нужен балун: Заключение. В заключении еще раз обращаем ваше внимание на то, что Антенна это самый важный элемент у радиолюбителя. Самый самый!! Построив хорошую антенну, вас будут громко слышать, даже если у вас самодельный трансивер на 1-5Вт выходной мощности. И обратно: - вы можете купить за 2 тыщи американских рублей японский трансивер, а антенну сделали плохую, в итоге вас никто не услышит). Поэтому, 1000 раз отмерьте, и один раз сделайте хорошую антенну. Не торопитесь, не спешите, всё просчитывайте, продумывайте и измеряйте. Дадим, совет: если не знаете, какое расстояние между вашими домами загляните в Яндекс-карты, там есть функция линейки + карты были в 2015 году обновлены. Можно по ним антенну рассчитывать.
12 Важные моменты, куда и как нельзя ставить антенны. Некоторые ставят КВ антенны НЧ диапазонов на мачты, прямо на крышах жилых домов. Этого делать категорически нельзя и вот почему: 1. Размеры антенн всегда рассчитываются с учетом высоты до земли. Если поставить её на крыше, то высота будет считаться не от земли, а от крыши. Поэтому, если у вас 18 этажный дом, а антенну вы поставили на крыше, считайте, что вы поставили её на высоте 2-3м от земли. Работать она у вас не будет. 2. Жилой дом это адский рой бытовых помех. Установленная на крыше антенна будет все их ловить, и даже ферритовые кольца и трансформация не помогут!! Поэтому если делаете проволочные антенны на низкочастотные КВ диапазоны (80м, 40м), то: - располагайте их максимально дальше от стен домов. - вешайте антенны между крышами, а не над крышами. - поднимайте их как можно выше. - всегда используйте ферритовые кольца или согласующие балуны и трансформаторы. На этом всё, удачи вам в постройке хорошей и малошумящей антенны! 73!
1 / 5 Изготовление катушек для IB металлодетекторов Изготовление катушек для IB металлодетекторов представляет определенную сложность для тех, кто делает это в первый раз. Как правило, приобретаются катушки
Виды антенн Телевизионные антенны условно делятся по месту установки, типу усиления сигнала, диапазону принимаемых частот. При выборе приемной антенны необходимо учитывать: насколько она удалена от телебашни,
Шестидиапазонная антенна InvertedVee. А.Ф. Белоусов, Д.А. Белоусов UR4LRG г. Харьков, 2018 Антенна Inverted Vee достаточно давно придумана радиолюбителями и часто используется как простая ненаправленная
Устройство для подбора положения точки питания антенны Поиск точки оптимального соответствия входного сопротивления антенны и волнового сопротивления фидера может представлять значительные трудности. Применение
Влияние растяжек мачты на работоспособность антенн А. Дубинин RZ3GE А. Калашников RW3AMC В. Силяев Многие радиолюбители, которые серьезно подходят к строительству своей радиостанции, при установке антенн
Трехэлементная антенна серии «Робинзон» модель RR-33 Техническое описание и руководство по сборке Антенна RR-33 является оригинальной конструкцией фирмы R-QUAD и представляет собой трехэлементную направленную
Как самому установить CDMA 3G антенну? В этой статье мы поможем Вам самостоятельно установить CDMA 3G антенну в домашних условиях. В пределах зоны обслуживания почти каждой базовой станции независимо от
Радиолюбитель в городе - Isotron Антенна Isotron Еще одна антенна компактных размеров, не требующая устройства согласования. (Щелкнув по изображению справа, вы попадете на сайт ISOTRON (http://www.isotronantennas.com/).
Антенна UA6AGW v.30-15.52.62 Конструкция этой антенны несет в себе признаки двух направлений развития проекта «антенны UA6AGW». Присущую версиям «5хх» многодиапазонность, которая обеспечивается изменением
Г.Гончар (ЕW3LB) "КВ и УКВ" 7-96 Кое что о РА На большинстве любительских радиостанций применяется структурная схема: маломощный трансивер плюс РА. РА бывают разные: ГУ-50х2(х3), Г-811х4, ГУ-80х2Б, ГУ-43Бх2
ТЕХНИЧЕСКИЙ ПАСПОРТ Антенна радиолюбительская коротковолновая «BAZOOKA» 3 квт (5 квт) 160 м 80 м 40 м 20 м Антенна «BAZOOKA» 1 Рис.1 1. Комплектность поставки антенны Наименование Вибратор антенны в сборе
Радиоканал Вопрос-Ответ Три вопроса 1. Дальность «в поле» и «в здании» 2. Рекомендации по установке 3. Увеличение дальности Дальность «в поле» Мощность передатчика Дальность = Чувствительность приемника
1 Активный разветвитель (Active Power Splitter). Владимир Журбенко, US4EQ г. Никополь, [email protected] Для подключения более одного приёмника к одной антенне применяются специальные устройства разветвители
Малогабаритные коротковолновые магнитные антенны. История и перспективы. Магнитная рамка - это один из типов малогабаритных рамочных антенн. Первое упоминание о приемных рамочных антеннах в СССР относится
КРАТКОЕ СОДЕРЖАНИЕ Предисловие 11 ЧАСТЬ I. Теория и практика построения любительских антенн 13 Штыревые антенны 15 Петлевые рамочные антенны 65 Магнитные рамочные антенны 123 Антенна Бевереджа 149 Ромбические
4. Длинные линии 4.1. Распространение сигнала по длинной линии При передаче импульсных сигналов по двухпроводной линии часто приходится учитывать конечную скорость распространения сигнала вдоль линии.
ТЕХНИЧЕСКИЙ ПАСПОРТ Антенна радиолюбительская коротковолновая Дельта 80 м 500 Вт (1000 Вт) Антенна Дельта 80 м 1 Рис.1 1. Комплектность поставки антенны Наименование Полотно антенны (вибратор) Изоляторы
Передающая коротковолновая антенна для Индивидуального радиовещания. Сергей Комаров Конструкция этой антенны позволяет ее настроить на любой радиовещательный диапазон в полосе частот от 3,95 до 12,1 МГц
Взаимное влияние катушек в фильтрах АС Я давно удивлялся тому, что катушки для фильтров колонок делают короткими и большого диаметра. Это технологично, но короткие катушки большого диаметра гораздо чувствительнее
ТЕХНИЧЕСКИЙ ПАСПОРТ Антенна радиолюбительская коротковолновая WINDOM OCF 80/40/20/17/15/12/1О м OCF 40/20/17/15/12/1О м OCF/2 40/20/15/1О м 500 Вт (1000 Вт) 1. Комплектность поставки антенны Наименование
1 od 5 Мощный бестрансформаторный блок питания Заманчивая идея избавиться от крупногабаритного и очень тяжелого силового трансформатора в блоке питания усилителя мощности передатчика, давно озадачивает
Простая переносная КВ антенна Phil Salas, AD5X (QST December 2000, pp. 62 63) Устали от переноски громоздкого антенного тюнера, с которым приходится таскаться во время вылазок на природу с QRP аппаратурой?
Портативные тактические КВ антенны для трансивера серии Codan 2110 Портативные тактические КВ антенны для трансивера серии Codan 2110 Компания Codan предлагает широкий спектр КВ антенн, обеспечивающих
Широкополосные трансформаторы 50-омные блоки имеют внутри себя цепи с сопротивлением, часто значительно отличающимся от 50 Ом и лежащим в пределах 1-500 Ом. К тому же необходимо, чтобы вход/выход 50-омного
Первый тур, 8B Условие Страница 1 из 1 8 класс Сопротивление фольги В этой задаче оценка погрешностей не требуется! Приборы и оборудование: батарейка, линейка 50 см, микрометр, 2 мультиметра, ножницы,
ТЕХНИЧЕСКИЙ ПАСПОРТ Антенна радиолюбительская коротковолновая Long Wire 42 м (длинный провод) 80...10 м 1. Комплектность поставки антенны Наименование Плечо вибратора (42 м) Изолятор вибратора (верхний)
ТЕХНИЧЕСКИЙ ПАСПОРТ Антенна радиолюбительская коротковолновая Вертикальная Дельта (RZ9CJ) 40 м 30 м 20 м 17 м 15 м 12 м 10 м Вертикальная Дельта RZ9CJ 1 Рис.1 1. Комплектность поставки антенны Наименование
ТЕХНОЛОГИИ ФИЗИЧЕСКОГО УРОВНЯ ПЕРЕДАЧИ ДАННЫХ Занятие 3 Физическая передающая среда 1. Физическая передающая среда ЛВС 2. Типы сетевых кабелей a. Коаксиальный кабель. b. Витая пара. c. Оптоволокно. 3.
ТЕХНИЧЕСКИЙ ПАСПОРТ Антенна радиолюбительская коротковолновая 160 м 80 м 40 м 20 м 15 м 10 м 1 Рис.1 1. Комплектность поставки антенны Наименование Плечи вибратора Изолятор вибратора центральный (универсальный)
MFJ-941E Versa Tuner II РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Перевод RA2FKD 2011 год [email protected] MFJ VERSA TUNER II ОБЩАЯ ИНФОРМАЦИЯ: MFJ-941E создан, чтобы подключать практически любой передатчик к любой антенне,
МОЛОДЕЖНАЯ КОЛЛЕКТИВНАЯ РАДИОСТАНЦИЯ RM3W www.radio-zona.ru Тел. +7-910-740-87-87 E-mail: [email protected] ТЕХНИЧЕСКИЙ ПАСПОРТ Антенна радиолюбительская коротковолновая Carolina WINDOM 160 10 WINDOM
ВЫСОКОЭФФЕКТИВНЫЕ УКВ АНТЕННЫ К. ФЕХТЕЛ (UB5WN), г. Киев Интенсивное освоение радиолюбителями УКВ диапазонов за последние два десятилетия привело к появлению множества разнообразных по своим конструкциям
Коротковолновый усилитель мощности с комбинированной ВКС Николай Гусев, UA1ANP г. С.-Петербург E-mail: [email protected] Усилитель собран на популярной среди радиолюбителей лампе ГК-71 и рассчитан для работы
На схеме нелинейной цепи сопротивления линейных резисторов указаны в Омах; ток J = 0,4 А; характеристика нелинейного элемента задана таблично. Найти напряжение и ток нелинейного элемента. I, А 0 1,8 4
МАЛОШУМЯЩИЙ УСИЛИТЕЛЬ МШУ 300-Р-50 ТЕХНИЧЕСКОЕ ОПИСАНИЕ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ 1 CОДЕРЖАНИЕ 1. Назначение.. 2. Технические данные.. 3. Состав.. 4. Порядок установки, подготовка к работе, работа МШУ..
1 предупреждение!!! Представленная в этом описании информация это наше видение процессов необходимых для создания установки, пути решения и объяснения могут не совпадать с вашими! Так же решение повторить
Две эпохи, два радиоконструктора: «Мальчиш» (СССР, 1976 год) и EK-002P (Мастер Кит, 2014) Если читающий эти строки мужчина в самом расцвете сил, то есть в возрасте от 30 до 100 лет, то эти фотографии советского
РУС Антенна эфирная DIGINOVA BOSS Мод. 144111 ТЕХНИЧЕСКОЕ ОПИСАНИЕ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ www.televes.com Антенна эфирная DIGINOVA BOSS модель 144111 2 3 Назначение Антенна DIGINOVA BOSS модель 144111
ТЕХНИЧЕСКИЙ ПАСПОРТ Антенна радиолюбительская коротковолновая Long Wire (длинный провод) 84 м 160 10 м 42 м 80 10 м Антенна Long Wire 1 Рис.1 1. Комплектность поставки антенны Наименование Плечо вибратора
Усилитель сигнала GSM AnyTone AT-600, AT-700, AT-800 Стандартный комплект и дополнительные принадлежности Стандартный комплект: 1.Блок усилителя....1 шт. 2.Блок питания....1 шт. 3.Внешняя антенна с кабелем
МОЛОДЕЖНАЯ КОЛЛЕКТИВНАЯ РАДИОСТАНЦИЯ RM3W www.radio-zona.ru Тел. +7-910-740-87-87 E-mail: [email protected] ТЕХНИЧЕСКИЙ ПАСПОРТ Антенна радиолюбительская коротковолновая G5RV 40 10 м www.radio-zona.ru
Согласование последовательной линией с дополнительной реактивностью (S - согласование). Теория Согласование последовательным реактивным элементом (проще говоря, конденсатором или катушкой) в антеннах очень
ЛАБОРАТОРНАЯ РАБОТА 14 Антенны Цель работы: изучение принципа работы приемо-передающей антенны, построение диаграммы направленности. Параметры антенн. Антенны служат для преобразования энергии токов высокой
Типы линий связи локальных сетей. Стандарты кабелей Средой передачи информации называются те линии связи (или каналы связи), по которым производится обмен информацией между компьютерами. В подавляющем
Антенна GSM своими руками В последнее время в России значительно увеличилась зона покрытия сетями стандарта GSM 900.Тем не менее ситуация далека от идеальной. Если в европейских странах проблема неуверенного
Трансивер радио 76м3 схема >>> Трансивер радио 76м3 схема Трансивер радио 76м3 схема Он собран по схеме, в которой тракт усилителя промежуточной частоты полностью используется как при приеме, так и при
В последнее время в России значительно увеличилась зона покрытия сетями стандарта GSM 900.Тем не менее ситуация далека от идеальной. Если в европейских странах проблема неуверенного приема практически
Усилитель сигнала GSM AnyTone AT-600, AT-700, AT-800 1.Назначение Усилитель приема GSM AnyTone предназначен для улучшения качества связи в системе мобильной сотовой связи стандарта GSM-900, при ослаблении
ИЗМЕРЕНИЕ РАДИОПОМЕХ ОТ ВЫСОКОВОЛЬТНЫХ ИМПУЛЬСНЫХ УСТРОЙСТВ Помехи, создаваемые источниками (напряжения, токи, электрические и магнитные поля), могут возникать как в виде периодически повторяющихся, так
АНТЕННА ТЕЛЕВИЗИОННАЯ КОМНАТНАЯ DA1202А РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Содержание Меры безопасности... 3 Общие сведения... 4 Основные характеристики... 4 Комплектация... 4 Устройство антенны... 5 Порядок
2-х диапазонный приемник прямого преобразования. Приемники прямого преобразования уже много лет остаются одними из самых популярных у радиолюбителей. Причина ясна. В первую очередь относительная простота.
МОЛОДЕЖНАЯ КОЛЛЕКТИВНАЯ РАДИОСТАНЦИЯ RM3W www.radio-zona.ru Тел. +7-910-740-87-87 E-mail: [email protected] ТЕХНИЧЕСКИЙ ПАСПОРТ Антенна радиолюбительская коротковолновая Long Wire (длинный провод) 80
1. Введение Известно, что средняя выходная мощность SSB передатчика определяется так называемым пик фактором голоса оператора. Под пик фактором понимается безразмерная величина, которая получается из отношения
Направленная антенна UA6AGW v. 7.02 Способность направленных антенн излучать и принимать в определенном направлении является несомненным преимуществом, по отношению к ненаправленным антеннам. Но, в некоторых
Задачи для подготовки к экзамену по физике для студентов факультета ВМК Казанского госуниверситета Лектор Мухамедшин И.Р. весенний семестр 2009/2010 уч.г. Данный документ можно скачать по адресу: http://www.ksu.ru/f6/index.php?id=12&idm=0&num=2
МОЛОДЕЖНАЯ КОЛЛЕКТИВНАЯ РАДИОСТАНЦИЯ RM3W www.radio-zona.ru Тел. +7-910-740-87-87 E-mail: [email protected] ТЕХНИЧЕСКИЙ ПАСПОРТ Антенна радиолюбительская коротковолновая Дельта 20, 12, 10 м 500 Вт (1000
УСИЛИТЕЛЬ МОЩНОСТИ ДЛЯ МИНИТРАНСИВЕРА (2 Х 6П15П) Минитрансивер прижился в радиолюбительской среде. Небольшой по размерам и весу, с сознательно ограниченными возможностями, он греет душу в походах, на
Мобильные антенны КВ диапазона. Часть 1 Для подвижной связи с небольшими мобильными объектами (автомобилями, катерами) на дальние расстояния (свыше 50 км) используется связь в диапазоне КВ (1,8 30 МГц).
Инструкция для антенны HiTE PRO HYBRID модификации SMA, BOX, USB, ETHERNET Назначение Антенны серии HiTE PRO HYBRID предназначены для усиления сигнала беспроводного Интернета. Они имеют поддержку двух
Сборник задач для специальности АТ 251 1 Электрические цепи постоянного тока Задания средней сложности 1. Определить, какими должны быть полярность и расстояние между двумя зарядами 1,6 10 -б Кл и 8 10
LBS Antennas 0 330-3 -6 30-9 -12 300-15 -18 60 270 90 240 Переключаемая, направленная, приемная антенна К-98.04 120 210 150 180 ТЕХНИЧЕСКОЕ ОПИСАНИЕ И РУКОВОДСТВО ПО СБОРКЕ Ver. А www.ra6lbs.ru г. Волгодонск
ТЕХНИЧЕСКИЙ ПАСПОРТ Антенна радиолюбительская коротковолновая ZS6BKW 80...10 м Рис.1 1. Комплектность поставки антенны Наименование Плечи вибратора (антенный канатик) Изолятор вибратора (верхний) Фидер
Содержание Инструкции по технике безопасности и основному применению Технические характеристики Передняя панель управления Задняя панель управления Системные соединения Спецификация Принципиальная схема
Антенна А3 с приближенно круговой диаграммой направленности и горизонтальной поляризацией излучения. Антенна А3 предназначена для использования в качестве радиоприемной на центральных постах охраны с радиоприемниками
Как настроить антенный усилитель swa-9000 >>> Как настроить антенный усилитель swa-9000 Как настроить антенный усилитель swa-9000 Расстояние до телецентра- 100 км. Контактная площадка, к которой подключается
СИНФАЗНЫЕ АНТЕННЫЕ РЕШЕТКИ Песков С.Н., директор МВКПК, к.т.н. Апрель 009г. Наша группа компаний «Полюс-С» осуществляет расчеты антенных комплексов для сложных условий приема аналоговых и цифровых (DVB-T)
